| Снятие модуля камеры
Последовательность действий
1
Отсоедините кабель камеры от модуля камеры.
2
Выверните винт, которым модуль камеры крепится к задней крышке дисплея.
3
Снимите модуль камеры с задней крышки дисплея.

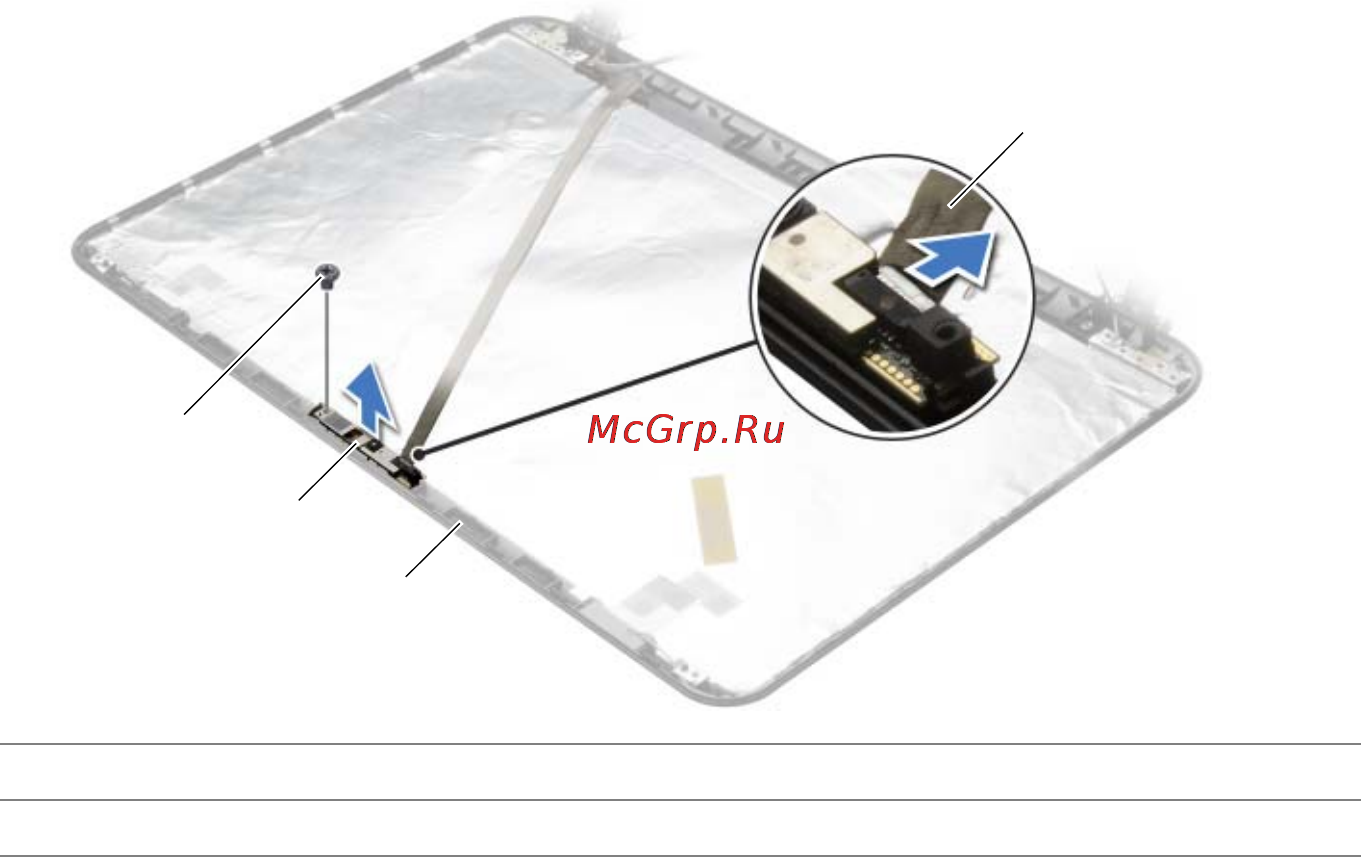

1
винт
2
модуль камеры
3
задняя крышка дисплея
4
кабель камеры
