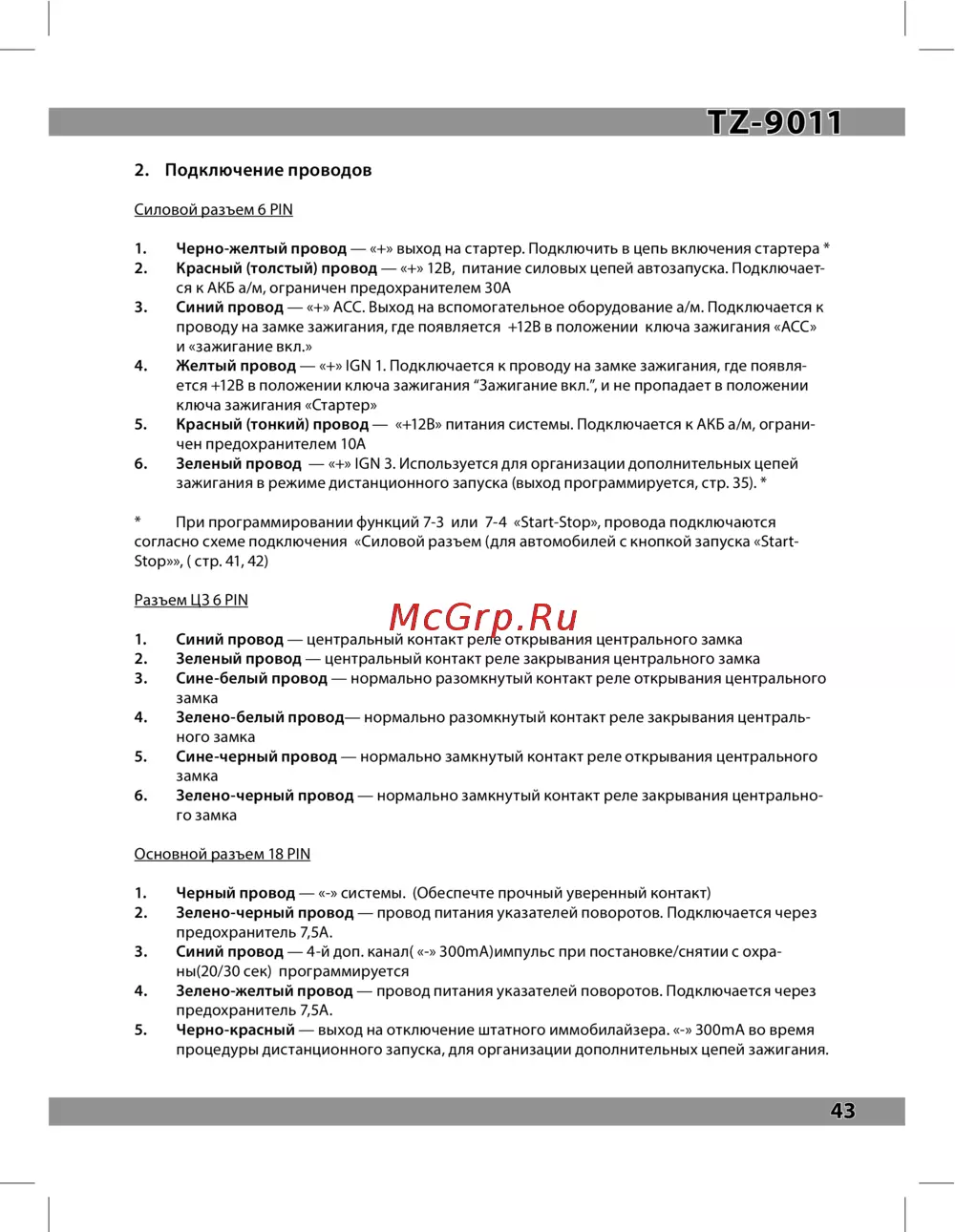

43
T Z- 9 011
2. Подключение проводов
Силовой разъем 6 PIN
1. Черно-желтый провод — «+» выход на стартер. Подключить в цепь включения стартера *
2. Красный (толстый) провод — «+» 12В, питание силовых цепей автозапуска. Подключает-
ся к АКБ а/м, ограничен предохранителем 30А
3. Синий провод — «+» АСС. Выход на вспомогательное оборудование а/м. Подключается к
проводу на замке зажигания, где появляется +12В в положении ключа зажигания «ACC»
и «зажигание вкл.»
4. Желтый провод — «+» IGN 1. Подключается к проводу на замке зажигания, где появля-
ется +12В в положении ключа зажигания “Зажигание вкл.”, и не пропадает в положении
ключа зажигания «Стартер»
5. Красный (тонкий) провод — «+12В» питания системы. Подключается к АКБ а/м, ограни-
чен предохранителем 10А
6. Зеленый провод — «+» IGN 3. Используется для организации дополнительных цепей
зажигания в режиме дистанционного запуска (выход программируется, стр. 35). *
* При программировании функций 7-3 или 7-4 «Start-Stop», провода подключаются
согласно схеме подключения «Силовой разъем (для автомобилей с кнопкой запуска «Start-
Stop»», ( стр. 41, 42)
Разъем ЦЗ 6 PIN
1. Синий провод — центральный контакт реле открывания центрального замка
2. Зеленый провод — центральный контакт реле закрывания центрального замка
3. Сине-белый провод — нормально разомкнутый контакт реле открывания центрального
замка
4. Зелено-белый провод— нормально разомкнутый контакт реле закрывания централь-
ного замка
5. Сине-черный провод — нормально замкнутый контакт реле открывания центрального
замка
6. Зелено-черный провод — нормально замкнутый контакт реле закрывания центрально-
го замка
Основной разъем 18 PIN
1. Черный провод — «-» системы. (Обеспечте прочный уверенный контакт)
2. Зелено-черный провод — провод питания указателей поворотов. Подключается через
предохранитель 7,5А.
3. Синий провод — 4-й доп. канал( «-» 300mА)импульс при постановке/снятии с охра-
ны(20/30 сек) программируется
4. Зелено-желтый провод — провод питания указателей поворотов. Подключается через
предохранитель 7,5А.
5. Черно-красный — выход на отключение штатного иммобилайзера. «-» 300mА во время
процедуры дистанционного запуска, для организации дополнительных цепей зажигания.
