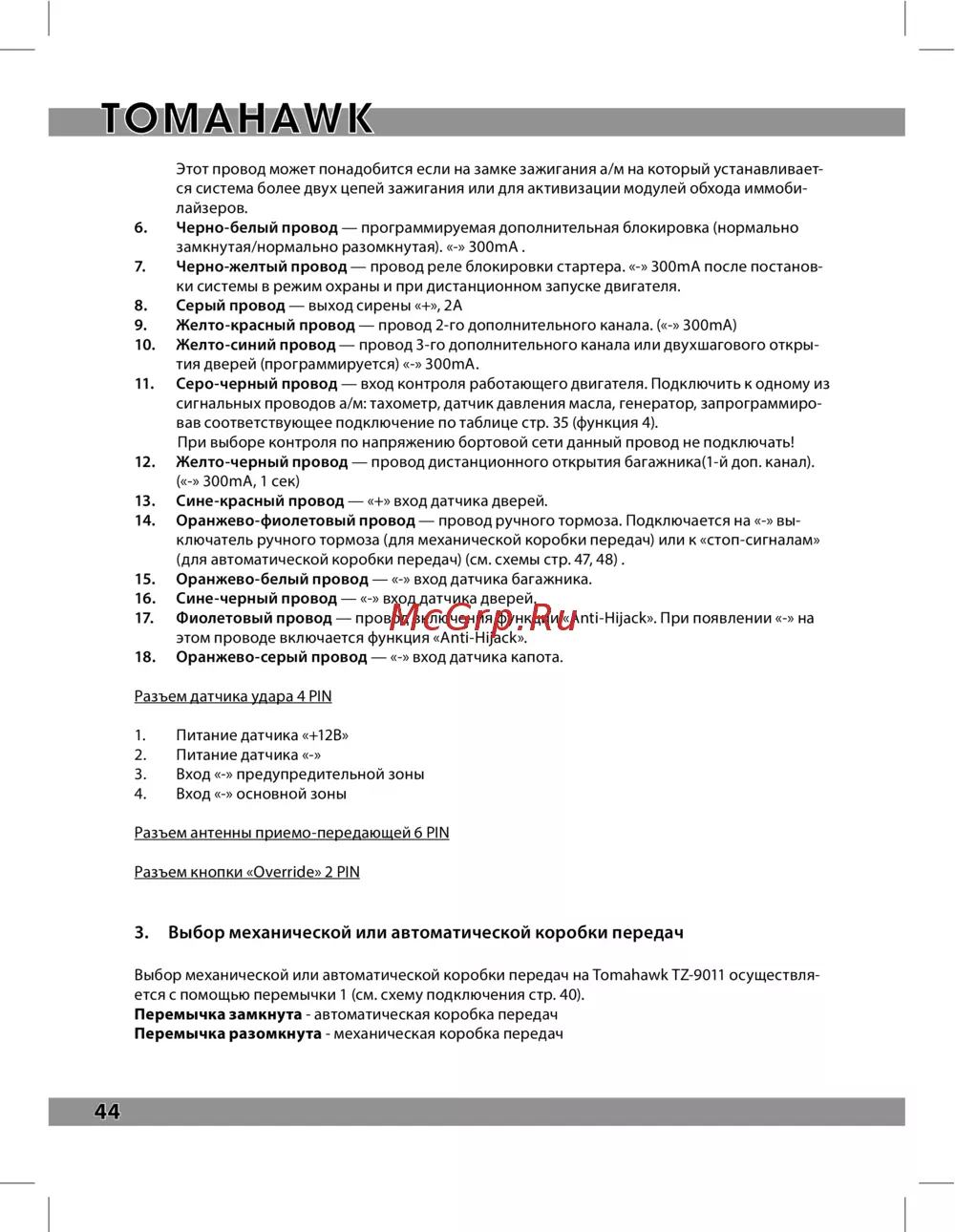

Этот провод может понадобится если на замке зажигания а/м на который устанавливает-
ся система более двух цепей зажигания или для активизации модулей обхода иммоби-
лайзеров.
6. Черно-белый провод — программируемая дополнительная блокировка (нормально
замкнутая/нормально разомкнутая). «-» 300mА .
7. Черно-желтый провод — провод реле блокировки стартера. «-» 300mА после постанов-
ки системы в режим охраны и при дистанционном запуске двигателя.
8. Серый провод — выход сирены «+», 2А
9. Желто-красный провод — провод 2-го дополнительного канала. («-» 300mА)
10. Желто-синий провод — провод 3-го дополнительного канала или двухшагового откры-
тия дверей (программируется) «-» 300mA.
11. Серо-черный провод — вход контроля работающего двигателя. Подключить к одному из
сигнальных проводов а/м: тахометр, датчик давления масла, генератор, запрограммиро-
вав соответствующее подключение по таблице стр. 35 (функция 4).
При выборе контроля по напряжению бортовой сети данный провод не подключать!
12. Желто-черный провод — провод дистанционного открытия багажника(1-й доп. канал).
(«-» 300mА, 1 сек)
13. Сине-красный провод — «+» вход датчика дверей.
14. Оранжево-фиолетовый провод — провод ручного тормоза. Подключается на «-» вы-
ключатель ручного тормоза (для механической коробки передач) или к «стоп-сигналам»
(для автоматической коробки передач) (см. схемы стр. 47, 48) .
15. Оранжево-белый провод — «-» вход датчика багажника.
16. Сине-черный провод — «-» вход датчика дверей.
17. Фиолетовый провод — провод включения функции «Anti-Hijack». При появлении «-» на
этом проводе включается функция «Anti-Hijack».
18. Оранжево-серый провод — «-» вход датчика капота.
Разъем датчика удара 4 PIN
1. Питание датчика «+12В»
2. Питание датчика «-»
3. Вход «-» предупредительной зоны
4. Вход «-» основной зоны
Разъем антенны приемо-передающей 6 PIN
Разъем кнопки «Override» 2 PIN
3. Выбор механической или автоматической коробки передач
Выбор механической или автоматической коробки передач на Tomahawk TZ-9011 осуществля-
ется с помощью перемычки 1 (см. схему подключения cтр. 40).
Перемычка замкнута - автоматическая коробка передач
Перемычка разомкнута - механическая коробка передач
