"НПК ""Полярный Волк""" POLAR WOLF PW-316 РЕДУТ [15/20] Примеры блокировки двигателя
РЕЛЕ
СТАРТЕР
серый
разрезать
87
86
30
88
85
ВАРИАНТ 1
6
диод КД208
или аналог
Диод необходим, если к серому проводу
подключена масса микроволнового датчика
РЕЛЕ
разрезать
блокируемую
цепь
87
86
30
88
85
ЗАМОК
ЗАЖИГАНИЯ
ВАРИАНТ 2
7
бело-син.
õ
%
õ
%
ВНИМАНИЕ! При программировании функции №4 выберите состояние №3
+12В зажигание
+12В зажигание
PW-316.2 PW-316.2
PW-316.2

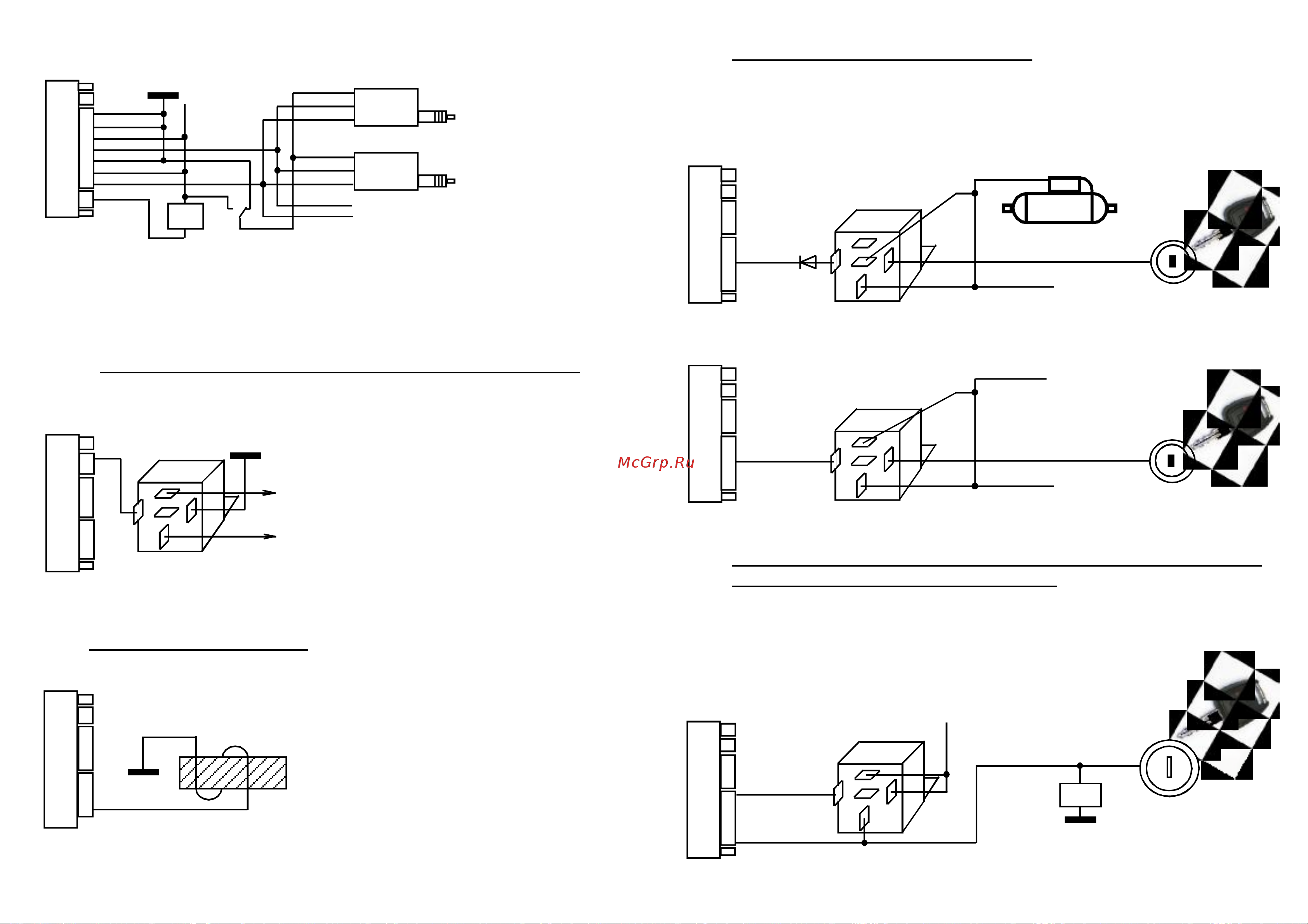

8.5. Примеры блокировки двигателя
Вариант 1 обеспечивает разрыв цепи стартера, вариант 2 - разрыв системы
зажигания. В случае блокировки цепи стартера включение противоугонного
режима к остановке двигателя не приводит.
87
86
30
88
85
1 7
бело-синий
ЗАМОК
ЗАЖИГАНИЯ
Штатное
реле
зажигания
+12В зажигание
+12В
желтый
ВНИМАНИЕ! При программировании
функции №4 выберите состояние №1
РЕЛЕ
8.6. Подключение, при котором реализуется охрана с работающим
двигателем без ключа в замке зажигания
При включении охраны с заведенным двигателем выходы состояния
(контакты разъема 6 и 8) остаются в состоянии «Охрана выключена».
ВНИМАНИЕ! Необходимо предусмотреть обход дополнительных блокировок,
если они присутствуют, используя бело-синий провод и, в случае
необходимости, дополнительный диод.
– 30 –
15
ЗАМОК
ЗАЖИГАНИЯ
– 29 –
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ С ЗАЩЕЛКОЙ
1 2 3 4 5 6 7
зел.-черн.
зел.-красн.
зеленый
син.-черн.
син.-красн.
синий
активаторы с
защелкой
синий
зеленый
желтый
синий
зеленый
желтый
«+» 12В
РЕЛЕ
бело-син.
7
К 2-х
проводным
активаторам
Допускается совместное подключение активаторов с защелкой и стандартных
двухпроводных.
ВНИМАНИЕ! При
программировании
функции №4
выберите
состояние №4
P W - 316.2
черный
4
серо-белый
87
86
30
88
85
РЕЛЕ
90.37.47
к
клаксону
ВНИМАНИЕ! При программировании
функции №1 выберите состояние №2
При подключении и программном
включении штатного звукового сигнала
(клаксона) сигналы тревоги состоят из
серии коротких импульсов. В случае, если
клаксон из-за своей инерционности не
успевает срабатывать, необходимо
подключать сирену.
PW -316.2
8.3. Подключение штатного звукового сигнала автомобиля
ОХРАНЯЕМЫЙ УЗЕЛ
ИЛИ ОБЪЕКТ
розовый
2 7
ВНИМАНИЕ! При программировании
функции №5 выберите состояние №3
В случае необходимости реализации
непрерывной охраны объекта при
программировании функции №5
выберите состояние №4
8.4. Охрана от отключения
PW-316.2
Содержание
- Car a l a r m s y s t e m 1
- Pw 316 1
- Редут 1
- Информирует о включенном режиме valet после включения охраны и в процессе регулировки датчика удара вспышки показывают установленныйуровень чувствительности после выключения охраны светодиод вспышками показывает какой датчик срабатывал r запрет случайного включения охраны и блокировки двигателя во время движения r двушаговое выключение охраны позволяет выключить сигналы тревоги в случае срабатывания системы без прерывания охраны первое нажатие на клавишу брелока выключает только сигналы тревоги для выключения охраны требуется повторная команда r безопасное вождение режим предотвращает разбойное нападение на водителя так как замки автомобиля закрываются автоматически после включения зажигания r управление замками автомобиля командой брелока при управлении режимом охрана r подключение электроприводов замков с фиксатором защелкой r подключение к замкам любого типа r дополнительный сервисный канал управления позволяет значительно расширить возможности системы за счет управления дополнитель 4
- Комплектность 4
- Рекомендации покупателю 4
- Технические характеристики 4
- Включение охраны с двигателем работающим от турботаймера 9
- Выключение охраны без звукового подтверждения 9
- Выключение охраны возможно несколькими способами реализация которых зависит от того какое устройство сирена или клаксон подключены со звуковым подтверждением только если подключена сирена без звукового сигнала подтверждения во время тревоги внимание если при выключении охраны система подаст три коротких звуковых только если подключена сирена и световых сигнала значит во время охраны включались сигналы тревоги команды выключения охраны приведены в таблице 3 9
- Выключение охраны со звуковым подтверждением 9
- Для включения охраны с двигателем работающем от турботаймера поднять рычаг стояночного тормоза выключить зажигание и извлечь ключ из замка двигатель продолжает работать выйти из машины нажать на клавишу 1 брелока охрана включится при этом датчик удара и дополнительный датчик будут выключены до отключения зажигания блоком турботаймера 9
- Если подключен клаксон то сигналы подтверждения не звучат если подключена сирена то для того чтобы выключить охрану со звуковым сигналом подтверждения необходимо нажать и отпустить клавишу 2 брелока система подаст двойной короткий световой фонарями автомобиля и звуковой только сиреной сигнал блокировка двигателя выключится если установлены и подключены электроприводы замков дверей то кнопки дверей поднимутся светодиодный индикатор состояния системы прекратит вспыхивать если во время охраны срабатывала тревожная сигнализация то вместо двукратного прозвучит трехкратный звуковой сигнал только сиреной светодиод сериями вспышек табл 4 стр 1 станет показывать какая старшая зона срабатывала за время охраны 9
- Если при программировании системы выбрано управление штатным звуковым сигналом клаксоном то управление всегда осуществляется без звуковых сигналов подтверждения в случае выбора программной установки сирена возможно управление как с сигналами подтверждения так и без звуковых сигналов для того чтобы выключить охрану без звукового подтверждения необходимо нажать и отпустить клавишу 3 затем 2 брелока фонари вспыхнут два раза блокировка двигателя выключится если установлены и подключены электроприводы замков дверей то кнопки дверей поднимутся светодиодный индикатор состояния системы прекратит вспыхивать если во время охраны срабатывала тревожная сигнализация то прозвучит трехкратный звуковой сигнал только сиреной светодиод сериями вспышек табл 4 станет показывать какая старшая зона срабатывала за время охраны 9
- Или 2 кратковременное нажатие клавиши 1 или 2 около 1секунды 1_ или 2_ продолжительное нажатием клавиши 1 или 2 около 3 секунд 2 3 одновременное нажатие обеих клавиш брелока 2 3 _ одновременное продолжительное нажатие обеих клавиш брелока около 3 секунд 9
- Способы выключения охраны 9
- Табл команды включения охраны 9
- Через 3с датчик удара принимается под охрану спустя 25с после включения охраны если при включении охраны диагностика системы выявит неисправный датчик двери то через 25с прозвучит тройной звуковой сигнал если подключена сирена или если подключен клаксон фонари вспыхнут на 10с 9
- Безопасное вождение 10
- Выключение охраны во время работы двигателя не отличается от приведенного в пп и 7 после выключения охраны двигатель будет работать 2 минуты если ключа не было в замке если за это время не включить зажигание ключом то двигатель прекратит работу если ключ был в замке то двигатель продолжает работать 10
- Выключение охраны во время тревоги 10
- Выключение охраны с заведенным двигателем 10
- Для того чтобы выключить охрану во время тревоги звучат звуковые сигналы и вспыхивают фонари автомобиля необходимо нажать и отпустить клавишу 2 это приведет к временному прекращению сигналов тревоги для того чтобы выключить охрану нажмите и отпустите на клавишу 2 еще раз система подаст двойной короткий световой фонарями автомобиля и тройной звуковой сигнал только сиреной блокировка двигателя выключится если установлены и подключены электроприводы замков дверей то кнопки дверей поднимутся светодиодный индикатор состояния системы сериями вспышек будет показывать какая зона охраны вызвала тревогу 10
- Дополнительные возможности системы и управление ими 10
- Если во время работы двигателя возникла ситуация опасная для вашей безопасности или безопасности автомобиля то вы можете заглушить двигатель на расстоянии командой брелока для этого необходимо нажать и удерживать клавишу 3 брелока до включения фонарей автомобиля и во время их свечения 3с нажать на клавишу 1 повторно это вызовет включение аварийной сигнализации автомобиля переход системы pw 316 редут в режим охраны и блокирование двигателя для отключения блокировки двигателя необходимо выключить режим охраны кратковременным нажатием на клавишу 2 брелока внимание противоугонный режим реализуется если при срабатывании сигнализации блокируются цепи участвующие в работе двигателя за использование противоугонного режима ответственность несет владелец автомобиля 10
- Противоугонный режим anti hijack 10
- Светодиодная индикация режимов работы 10
- Система pw 316 редут обладает набором дополнительных возможностей призванных сделать автомобиль еще более комфортным и безопасным 10
- Система pw 316 редут оборудована многофункциональным светодиодным индикатором редкие вспышки светодиодного индикатора предупреждают о том что охрана включена при этом однократные вспышки показывают что система обучена одному брелоку а двойные вспышки двум после включения охраны серия вспышек показывает какая чувствительность датчика удара установлена одиночная вспышка соответствует максимальной чувствительности датчика удара а серия из 7 вспышек минимальной непрерывное свечение светодиодного индикатора предупреждает о том что включен режим валет если во время охраны система срабатывала то после выключения охраны светодиод сериями вспышек указывает номер старшей из срабатывавших зон индикация прекратится после включения зажигания 10
- Система позволяет защитить водителя и автомобиль во время движения путем автоматического запирания замков дверей если эта возможность выбрана при программировании системы то через 25с после включения зажигания кнопки замков автоматически опустятся и двери заблокируются однако если вы выходили из машины открывали дверь блокировка замков не произойдет замки разблокируются автоматически через 1 5с после выключения зажигания при включенном зажигании и закрытой двери замками можно управлять командой брелока нажатием на клавишу 1 10
- Табл 3 команды выключения охраны 10
- Anti hijack 12
- Pin код состоит из двух цифр каждая из которых может принимать значения от 1 до 10 на этапе предпродажного тестирования устанавливается pin код аварийного управления 10 10 вы можете выбрать любое значение pin кода с цифрами от 1 1 до 10 10 например 3 7 перед вводом собственного секретного кода запомните запишите его значение изменение pin кода осуществляется следующим образом 12
- Запись новых брелоков в память системы 12
- Изменение pin кода аварийного управления 12
- Или 2 кратковременное нажатие клавиши 1 или 2 около 1секунды 1_ или 2_ продолжительное нажатием клавиши 1 или 2 около 3 секунд 2 3 одновременное нажатие всехклавиш брелока 2 3 _ одновременное продолжительное нажатие всех клавиш брелока около 3 секунд 12
- Система имеет энергонезависимую память благодаря чему коды брелоков которым обучена система сохраняются более десяти лет даже при выключенном питании коды брелоков входящих в комплект поставки занесены в память системы на заводе изготовителе для занесения в память системы кодов новых брелоков или для удаления из памяти кодов утерянных брелоков необходимо включить режим валет выполнив действия п закройте дверь дождитесь погасания подсветки салона при выключенном зажигании на действующем брелоке нажмите и удерживайте клавиши 2 и 3 прозвучит звуковой сигнал не отпускайте клавиши до повторного звукового сигнала откройте дверь на новом брелоке нажмите и удерживайте клавиши 2 и 3 до звукового сигнала подтверждающего что код брелока записан в память системы закройте дверь система начнет реагировать на команды нового брелока после нескольких нажатий на его клавиши если необходимо занести в память системы код следующего брелока или повторить ввод кода действующего брелока то необходимо выполнит 12
- Табл 5 команды управления дополнительными возможностями 12
- 3 4 1 2 14
- 3 4 5 6 7 8 14
- P w 316 14
- P w 316 редут 14
- Pw ach12 12 14
- Подключение резервного аккумулятора 14
- Рис схема основных подключений 14
- Управление замками автомобиля 14
- P w 316 15
- P w 316 p w 316 p w 316 15
- Вариант 1 обеспечивает разрыв цепи стартера вариант 2 разрыв системы зажигания в случае блокировки цепи стартера включение противоугонного режима к остановке двигателя не приводит 15
- Охрана от отключения 15
- Подключение при котором реализуется охрана с работающим двигателем без ключа в замке зажигания 15
- Подключение штатного звукового сигнала автомобиля 15
- При включении охраны с заведенным двигателем выходы состояния контакты разъема 6 и 8 остаются в состоянии охрана выключена внимание необходимо предусмотреть обход дополнительных блокировок если они присутствуют используя бело синий провод и в случае необходимости дополнительный диод 15
- Примеры блокировки двигателя 15
- P w 316 16
- P w 316 p w 316 16
- Тт 1 16
- Предположим что необходимо изменить заводские настройки а именно включить учет вежливой подсветки функция 3 состояние 2 таблицы и дополнительный канал перевести в режим дополнительная блокировка функция 4 состояние 3 таблицы для изменения настроек войдите в режим валет для этого необходимо выполнить следующие действия 17
- Пример программирования системы 17
- ____________________________________________________________________ 20
- Автосигнализация модели pw 316 редут зав _________________________ соответствует требованиям настоящего рэ при квалифицированной установке обеспечивает безопасность и эмс в полном объёме требований подлежащих обязательной сертификации в системе гост р не оказывает вредного воздействия на окружающую среду и человека не использует неразрешенные гкрч электромагнитные излучения и частоты радиопередачи и признано годным к эксплуатации 20
- Белый выход реле нр 10а управление фонарями 20
- Белый красный выход 2а управление звуковым сигналом 20
- Владелец транспортного средства ознакомлен с работой автосигнализации и принял её в эксплуатацию _______ ____________________ ________г 20
- Дата продажи _______ ____________________ ________г 20
- Дата установки _______ ____________________ ________г 20
- Контакта цвет провода тип назначение 20
- Оранжевый вход 20а питание фонарей 20
- Подпись владельца автосигнализации _______________________________ 20
- Представитель отк _____________________________________________ 20
- Приложение 1 назначение контактов разъемов отсчет разъемов и контактов в них начинается от антенны 20
- Продавец______________________________________________________ 20
- Производитель полярный волк г санкт петербург волковский просп д 146 корп 3 20
- Разъем х4 20
- Свидетельство о соответствии и установке 20
- Тел 812 320 95 41 766 29 13 e mail info pwolf spb ru web www pwolf spb ru 20
- Транспортное средство ___________________________________________ 20
- Установщик_____________________________________________________ 20
- Фирма продавец ________________________________________________ 20
- Фирма установщик ________________________________________________ 20
- Я нижеподписавшийся профессиональный установщик удостоверяю что установка автосигнализации документом на которую является данное рэ была произведена мною согласно инструкциям по установке представленным изготовителем автосигнализации 20
