!["НПК ""Полярный Волк""" POLAR WOLF PW-316 РЕДУТ [16/20] P w 316](/img/pdf.png)
"НПК ""Полярный Волк""" POLAR WOLF PW-316 РЕДУТ [16/20] P w 316
8.10. Монтаж системы на автомобиль
Перед началом монтажа настоятельно рекомендуем проконсультироваться
на СТО о возможности отключения аккумулятора. Если это возможно, то
отсоедините клемму «-» (минус) от аккумулятора автомобиля перед началом
работ.
Схема подключения приведена на стр. 27. Дополнительные подключения
приведены на стр. 28 - 35.
Для охраны автомобиля достаточно подключить кнопки дверей, капота,
багажника, цепь зажигания и сирену. Управление световой сигнализацией и
электроприводами замков дверей (от 1 до 4), а так же блокировку двигателя по
вашему выбору можно не подключать. В этом случае охрана осуществляется
подключенными контактными датчиками и датчиком удара.
1. Расположите блок системы разъемом вниз в любом труднодоступном месте
салона, исключающем попадание внутрь воды, охлаждающей и других
жидкостей, например, за панелью приборов. Наилучшая работа датчика удара
обеспечивается при расположении основания блока перпендикулярно оси
движения автомобиля и при креплении его к жгуту или пластиковым
элементам.
2. Сирену установите под капотом или в другом труднодоступном месте,
защищенном от попадания воды и нагрева, рупором вниз или в сторону.
3. Выполните соединения в соответствии со схемой, не подключая блок
сигнализации к кабелю (при отстыкованном разъеме).
4. При прокладке проводов следите, чтобы они не соприкасались с металлом
кузова во избежание замыкания или повреждения изоляции.
5. Установите светодиод на приборную панель таким образом, чтобы его
свечение было хорошо видно со всех сторон.
6. Подключите провод питания системы красного цвета через предохранитель
к аккумулятору автомобиля (+12 В).
7. Предохранитель должен располагаться на минимальном расстоянии от точки
подключения.
8. Соедините черный провод непосредственно с кузовом автомобиля, зажав его
ближайшей к блоку системы гайкой или болтом;
9. Подключите кнопки дверей, замок зажигания. При необходимости установите
в защищенные от влаги и недоступные для злоумышленника места
дополнительные концевые выключатели (кнопки).
10. Заизолируйте все соединения и оставшиеся неподключенными провода.
11. Антенну рекомендуется располагать перпендикулярно к близлежащим
металлическим поверхностям для достижения наиболее эффективной работы
канала дистанционного управления.
– 32 –
розовый
2 5 6
ВНИМАНИЕ!
При программировании
функции №3 выберете состояние №2
(задержка включения входа дверей в
охрану 25с, а для функции №5
выберите состояние №1
(предупредительная зона).
серый
коричн./бел.
Диод необходим, если к кнопке подключена какая-либо цепь, например, подсветка.
ДОПОЛНИТЕЛЬНЫЙ
ДАТЧИК
масса датчика
зона тревоги
предупр.зона
2
+12В
диод КД208
или аналог
к кнопке
(датчику автомобиля)
PW-316.2
87
86
30
88
85
7
бело-синий
+12В
РЕЛЕ
СОЛЕНОЙД
7 4
электропривод
замка капота
РЕЛЕ
бело-синий
«+»
«-»
зеленый
только 0,8с

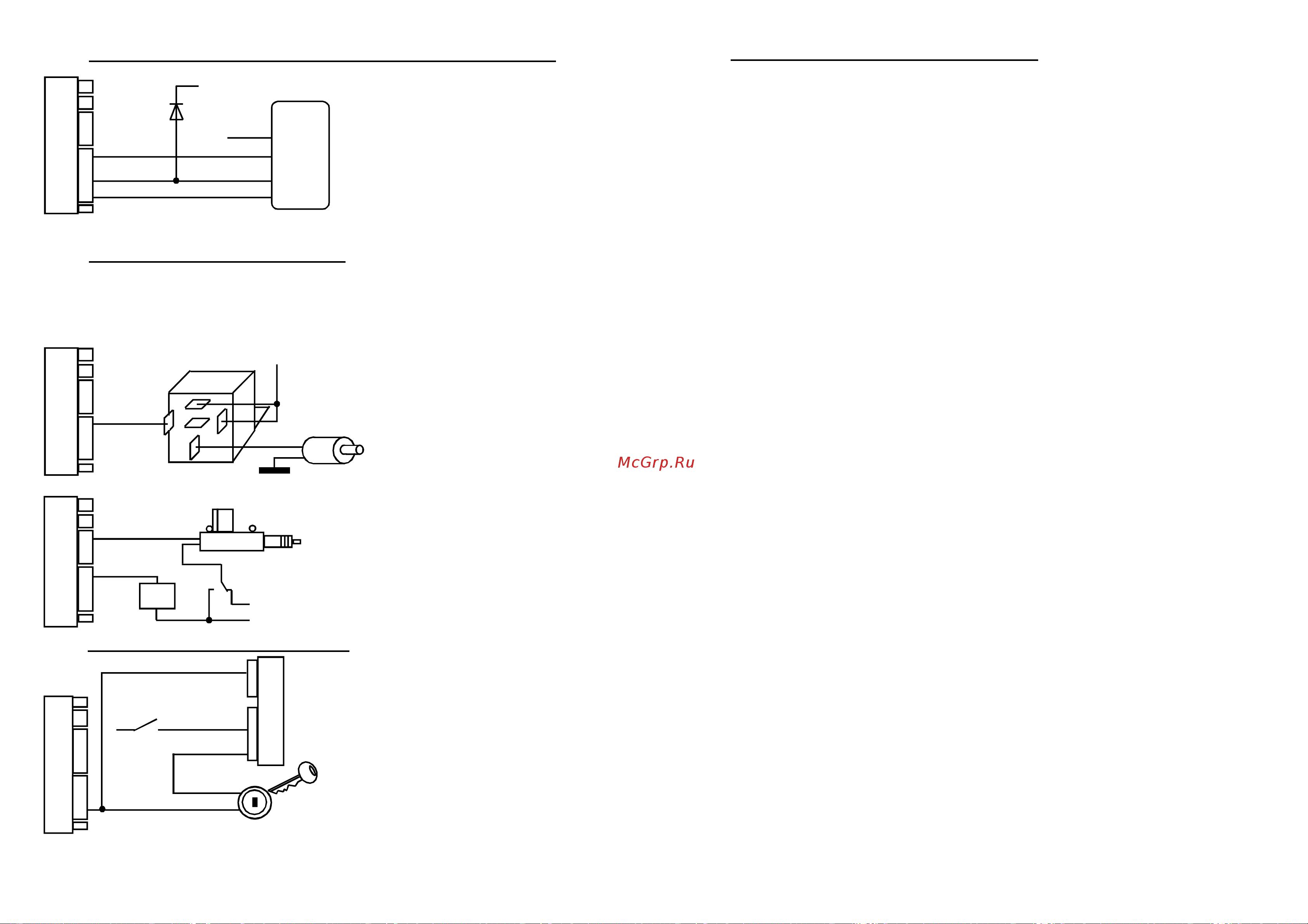

8.7. Подключение двухзонного дополнительного датчика
8.8. Подключение замка капота
Система может управлять замком капота с электрическим приводом.
Возможно реализовать управление электрозамком как на основе соленоида,
так и активатора.
При программировании
функции №4 выберите состояние
№2
При программировании
функции №4 выберите состояние №2
P W - 316.2
P W - 316.2
– 31 –
Подключение замка капота типа «соленоид»
Подключение замка капота типа «активатор»
масса
+12В
8.9. Подключение турботаймера
ЗАМОК ЗАЖИГАНИЯ
1
желтый
фиолетовый
коричневый
Джампер №1
установлен
СТОЯНОЧНЫЙ
ТОРМОЗ
ТТ-1
15
АСС
желтый
Если рычаг стояночного тормоза
перед выключением зажигания поднят, то
работа турботаймера разрешена; если рычаг
стояночного тормоза перед выключением
зажигания опущен, то двигатель остановится
при выключении зажигания.
Для включения охраны с двигателем,
работающем от турботаймера: поднять
рычаг стояночного тормоза, выключить
зажигание и извлечь ключ из замка
(двигатель продолжает работать), выйти из
PW -316.2
машины, нажать на клавишу №1 брелока. «Охрана» включится, при этом датчик удара и
дополнительный датчик будут выключены до отключения зажигания блоком турботаймера.
