Red Scorpio 970 [2/10] Брелки управления
![Red Scorpio 970 [2/10] Брелки управления](/views2/1986923/page2/bg2.png)
4
Назначение устройства
Данная охранная система предназначена для охраны дверей,
капота, багажника и внутрисалонного пространства
автомобиля, звукового и визуального оповещения владельца о
текущем состоянии охранной системы и охраняемого
автомобиля. Кроме этого, охранная система предотвращает
несанкционированный запуск двигателя. Охранная система
оснащена встроенным нормально-разомкнутым реле
блокировки электрических цепей управления двигателем и
имеет выход состояния для подключения дополнительного
внешнего реле нормально-замкнутого реле блокировки.
Программируемая функция учета задержки салонного света
дает возможность использовать систему на автомобилях с
любым типом управления салонным светом.
Если Вы хотите повысить охранные свойства Вашей
сигнализации, мы советуем Вам приобрести дополнительно
двух уровневый датчик объема, способный регистрировать
любое движение как внутри автомобиля, так и в
непосредственной близости от него.

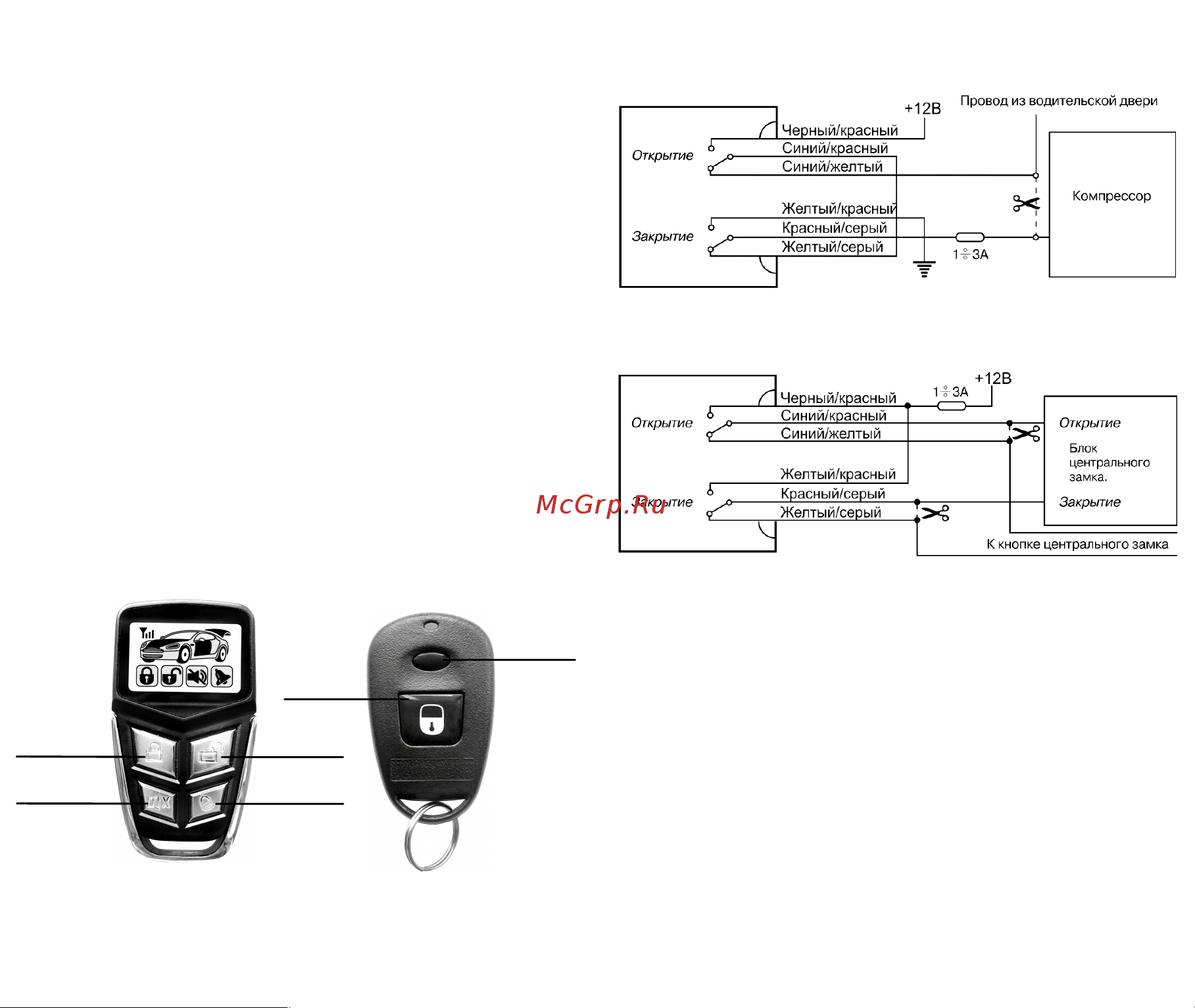

Брелки управления
Управление системой осуществляется одним из двух пультов,
выполненных в виде брелков.
Брелок с дисплеем
Брелок без дисплея
Кнопка 1 Кнопка 2
Кнопка 2
Кнопка 1
Кнопка 3 Кнопка 4
21
Вариант Г: Подключение к Ц.З. пневматического типа
(Mercedes, Audi):
Вариант Д: Подключение к Ц.З. с кнопкой управления,
нормально-замкнутой на корпус:
Технические характеристики
Напряжение питания: 9…15 В
Потребление тока в режиме охраны: 15 мA
Максимально допустимый ток реле
- встроенное реле блокировки: 20 A
- реле управления световыми сигналами: 20 A
- реле управления замками дверей: 10 A
Выход на световые сигналы: 15 A
Выход на сирену: 2 A
Слаботочные выходы: -300 mA
Частота передатчика в брелке: 433.920 MГц
Диапазон рабочих температур: -40.....+80 `C
Элементы питания брелка с дисплеем: CR2016 (2 шт.)
Элементы питания брелка без дисплея: CR2016 (2 шт.)
Содержание
- Комплектация 1
- Содержание 1
- Брелки управления 2
- Назначение устройства 2
- Технические характеристики 2
- Назначение кнопок брелков 3
- Управление замками дверей 3
- Индикация пропущенных тревог по светодиоду 4
- Индикация состояния системы по светодиоду 4
- Схема подключения системы 4
- Pin код 5
- Аварийное отключение сигнализации 5
- Управление основными режимами охраны 5
- Внимание при установке одинакового уровня чувствительности для обеих зон датчик удара будет работать в режиме однозонного датчика для работы датчика в режиме двухзонного уровень чувствительности предупредительной зоны должен быть по крайней мере на один шаг выше уровня чувствительности основной зоны 7
- Информация о пропущенных тревогах будет отображена после выключения режима охраны повторяющимися вспышками светодиода 2 вспышки датчик удара 3 вспышки дверь 4 вспышки капот багажник 5 вспышек зажигание информация о пропущенных тревогах хранится в системе до момента включения зажигания 7
- Ограничение числа тревог если датчик или какой либо вход сигнализации вызвал включения тревоги восемь раз он будет отключен до конца цикла охраны чтобы избежать ложных тревог все остальные контролируемые зоны и блокировки останутся включенными 7
- Паника даная функция предназначена для привлечения внимания окружающих и отпугивания потенциальных злоумышленников при выключенном зажигании нажмите и 7
- При выборе функции 5 или 6 светодиод сериями вспышек укажет установленный уровень чувствительности основной или предупредительной зоны датчика 7
- Тихое включение режима охраны когда необходимо включить режим охраны без звукового подтверждения чтобы не беспокоить окружающих звуками сирены нажмите кнопку 2 непосредственно перед нажатием кнопки 1 для брелка с дисплеем существует второй вариант нажмите кнопку 3 выполнение команд в этом случае будет подтверждено только световым сигналом в остальном режим полностью аналогичен постановке со звуковым подтверждением при тихой постановке на охрану звуковое предупреждение о незакрытых дверях капоте и багажнике сохраняется поэтому нет опасности что вы оставите свой автомобиль незапертым 7
- Тихое выключение режима охраны если при снятии с охраны необходимо отключить звуковые сигналы нажмите кнопку 1 перед нажатием кнопки 2 для брелка с дисплеем существует второй вариант нажмите кнопку 3 выполнение команд в этом случае будет подтверждено только световыми сигналами в остальном режим полностью аналогичен постановке со звуковым подтверждением если в период охраны срабатывала тревога то при выключении режима охраны последует звуковое предупреждение 7
- Управление дополнительными режимами охраны 7
- Авто возврат в режим охраны 8
- Внимание изменение этих функций должно осуществляться только специалистом по установке неверный выбор значений может привести к некорректной работе оборудования и даже выходу его из строя 8
- Для отключения предупредительной зоны датчиков дважды в течение 3 сек нажмите кнопку 1 брелка система подтвердит отключение двумя звуковыми и двумя световыми сигналами 8
- Для полного отключения датчиков еще раз дважды в течение 3 сек нажмите кнопку 1 при отключенной предупредительной зоне система подтвердит отключение тремя звуковыми и тремя световыми сигналами 8
- Нажав дважды в течение 3 сек кнопку 1 при полностью отключенных датчиках вы снова включите датчики в режим охраны о чем система сообщит одним звуковым и одним световым сигналом 8
- Отключение датчиков в случае когда например в салоне автомобиля остаются пассажиры или животные вы можете отключить ударный и дополнительный датчики в любой момент когда включен режим охраны также в любой момент вы можете снова включить датчики 8
- Примечание при использовании тихого включения режима охраны отключение включение датчиков система будет подтверждать только световыми сигналами 8
- Программно вы можете выбрать один из двух вариантов авто возврата стандартный и с авторизацией пользователя или отключить авто возврат 8
- Стандартный защита от случайного нажатия кнопки пульта если в течение 30 сек после выключения режима охраны не открывалась ни одна из дверей капот или 8
- Таблица установочных функций 8
- Удерживайте в течение 3 сек одновременно кнопки 1 и 2 брелка для брелка с дисплеем существует второй вариант нажмите и удерживайте в течение 3 сек кнопку 4 включится сирена и сигнальные фонари повторное нажатие кнопки 1 кнопки 4 отключает панику включение и последующее выключение паники не изменяет состояния системы то есть она останется в охране если находилась в этом режиме двери при этом останутся запертыми если же режим охраны был отключен и замки дверей открыты то постановки на охрану и запирания дверей не произойдет 8
- Дополнительные функции системы 9
- Таблица пользовательских функций 9
- Запись кодов брелков 10
- Программирование функций 10
