Red Scorpio 970 [4/10] Схема подключения системы
![Red Scorpio 970 [4/10] Схема подключения системы](/views2/1986923/page4/bg4.png)
6
1 Запирание дверей
2 Отпирание дверей
Режим охраны
выключен,
зажигание включено
1 (3 сек.)
Отпирание багажника
3 (3 сек.)
(для брелка с дисплеем)
Отпирание багажника
1+2 (3 сек.)
Паника
4 (3 сек.)
(для брелка с дисплеем)
Паника
Зажигание выключено
прогр.
(функ
ция
№8)
Отмена авто-возврата в
охрану (авторизация
пользователя)
В течение 3 сек. после
выключения режима
охраны до открытия
двери
Индикация состояния системы по светодиоду
Не горит Режим охраны выключен
Мигает короткими
вспышками
Режим охраны включен
Мигает частыми
вспышками
Авто-возврат или
авто-постановка в
режим охраны
Мигает двойными
вспышками
Блокировка при неверно
введенном PIN коде
Индикация пропущенных тревог по светодиоду
2 вспышки – пауза Датчик удара
3 вспышки – пауза Дверь
4 вспышки – пауза Капот/багажник
5 вспышек – пауза Зажигание
19

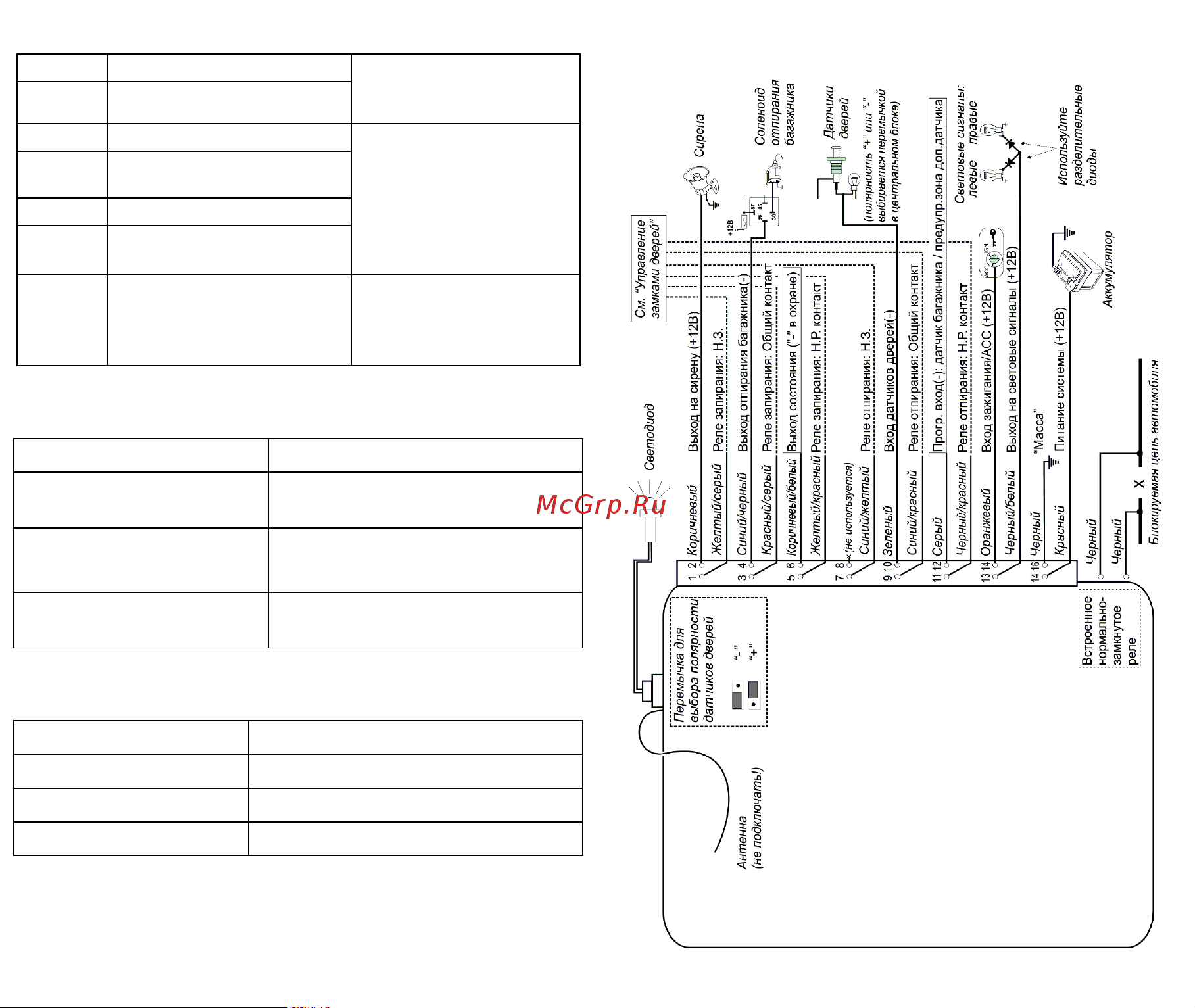

Схема подключения системы
