16
Описание проводов 20-ти контактного разъема:
Черный провод - общий («масса»).
Общий провод центрального блока. Должен быть подсоединен
непосредственно к тщательно зачищенному металлу кузова.
Желтый провод – входной сигнал зажигания.
Подсоединяется к цепи зажигания, идущей от замка зажигания, на которой
появляется напряжение +12В в положении “ON” и “START”. В положении замка
зажигания “OFF” напряжение в этой цепи должно отсутствовать.
Синий провод – вход датчика капота, багажника (-).
Подключается к датчикам открытого капота и багажника.
Фиолетовый провод – вход датчика открытых дверей (+).
Подключается к датчикам дверей, на которых появляется положительный
сигнал при открытой двери.
Зеленый темный – вход датчика открытых дверей (-).
Подключается к датчикам дверей, на которых появляется сигнал 0 В при
открытой двери.
Красный провод – питание +12В.
Подключается к цепи, в которой постоянно присутствует напряжение +12 В.
Желательно подключать данный провод непосредственно к плюсовой клемме
аккумулятора.
Оранжевый провод - выход блокировки двигателя.
На этом проводе появляется потенциал «массы» при включенном режиме
охраны. Максимальная нагрузочная способность выхода — 300 мА. Выход
предназначен для блокировки двигателя от несанкционированного запуска
нормально замкнутыми контактами дополнительного реле.
Коричневый провод – выход на сирену.
Выход положительной полярности для управления сиреной. Максимальный
ток нагрузки 2А.
Белый провод – выход на световую индикацию.
Выход размножен с помощью двух диодов. Далее два белых провода должны
быть подсоединены непосредственно к световым индикаторам с левой и правой
стороны автомобиля. Выходы положительной полярности, суммарная
нагрузочная способность 10А.
Серый провод – выход дополнительного канала.
Отрицательный сигнал длительностью 1,5 с формируется на этом выходе при
его активизации длительным, более 2 с нажатием кнопки брелка.
Нагрузочная способность выхода — 300 мА. Предназначен для дистанционного
отпирания багажника или управления другими устройствами. Схема подключения
выхода к электроприводу отпирания багажника представлена на рис.2.2.
5
1.3. Назначение кнопок брелка

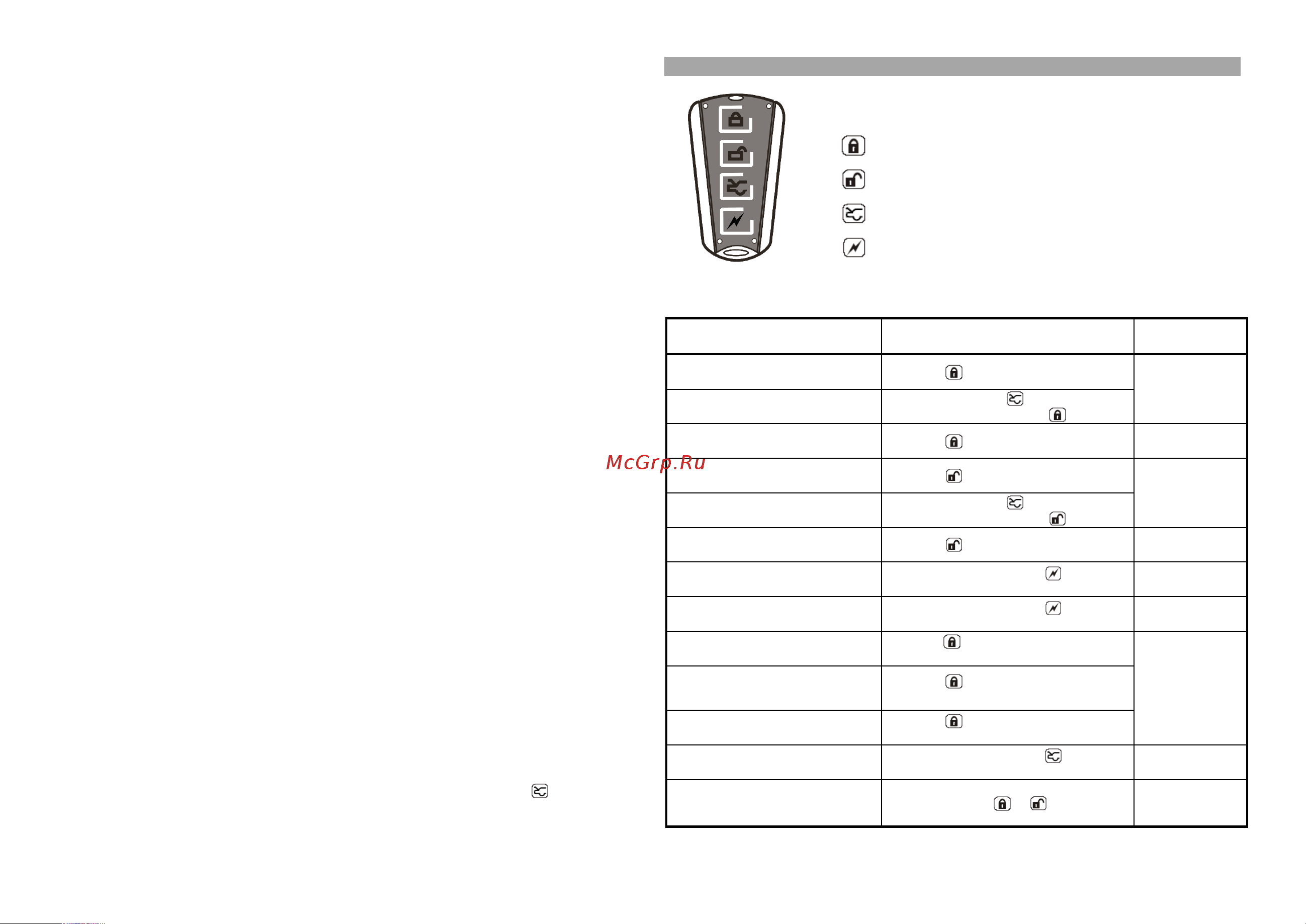

Внешний вид брелка системы FlashPoint S1 представлен на
рис.1.1, а порядок использования кнопок – в табл.1.1.
включение охраны
выключение охраны
дистанционное отпирание багажника
включение режима защиты от ограбления
Рис.1.1. Внешний вид брелка
Таблица 1.1
Функция Действие Условие
Включение охраны
Нажать
Включение охраны без
звуковых сигналов
Сначала нажать и затем в
течение 3 сек. нажать
Охрана и
зажигание
выключены
Запирание замков
Нажать
Зажигание
включено
Выключение охраны
Нажать
Выключение охраны без
звуковых сигналов
Сначала нажать и затем в
течение 3 сек. нажать
Охрана
включена
Отпирание замков
Нажать
Зажигание
включено
Паника
Нажать и удерживать не
менее 2 сек.
Зажигание
выключено
Включение режима
защиты от ограбления
Нажать и удерживать не
менее 2 сек. (программируется)
Зажигание
включено
Поиск
Нажать не ранее, чем через 8
сек. после включения охраны
Отключение
предупредительной зоны
датчика удара
Нажать 1 раз в течение 8
сек. после включения охраны
Полное отключение
датчика удара
Нажать 2 раза в течение 8
сек. после включения охраны
Охрана
включена
Отпирание багажника
Нажать и удерживать не
менее 2 сек.
при любых
условиях
Включение и выключение
служебного режима
Нажать и удерживать
одновременно и в течение
5 сек.
Зажигание
включено
