1. Инструкция по эксплуатации

1.1. Назначение

Сигнализация FlashPoint S1 предназначена для звукового и светового

оповещения о несанкционированном использовании транспортного средства,

блокировки работы двигателя, дистанционного выполнения сервисных функций.

Сигнализация может быть установлена на любые автотранспортные средства с

номинальным напряжением бортовой сети 12В, с заземленным отрицательным

выводом аккумуляторной батареи.

Изделие выполнено в климатическом исполнении «У», категории размещения

2 (внутри закрытого салона в недоступном для пыли и брызг месте) по ГОСТ

15150. Изделие находится в защитной оболочке (корпусе) класса IP 30H по

ГОСТ 14254. Режим работы продолжительный SI по ГОСТ 3940.

Эксплуатационные параметры по ГОСТ Р 41.97.

1.2. Состав

§ Микропроцессорный блок управления (центральный блок)

§ Брелок дистанционного управления – 2 шт.

§ Сирена

§ Жгут проводов 20-контактного разъема со светодиодным индикатором

состояния и служебной кнопкой

§ Внешнее реле блокировки с разъемным соединителем

§ Двухзоновый датчик удара

§ Жгут проводов для подключения датчика удара

§ Концевик капота, багажника - 2 шт.

§ Руководство по установке и эксплуатации

§ Индивидуальная тара.

Дополнительно сигнализация может быть укомплектована автомобильными

реле для управления внешними устройствами.

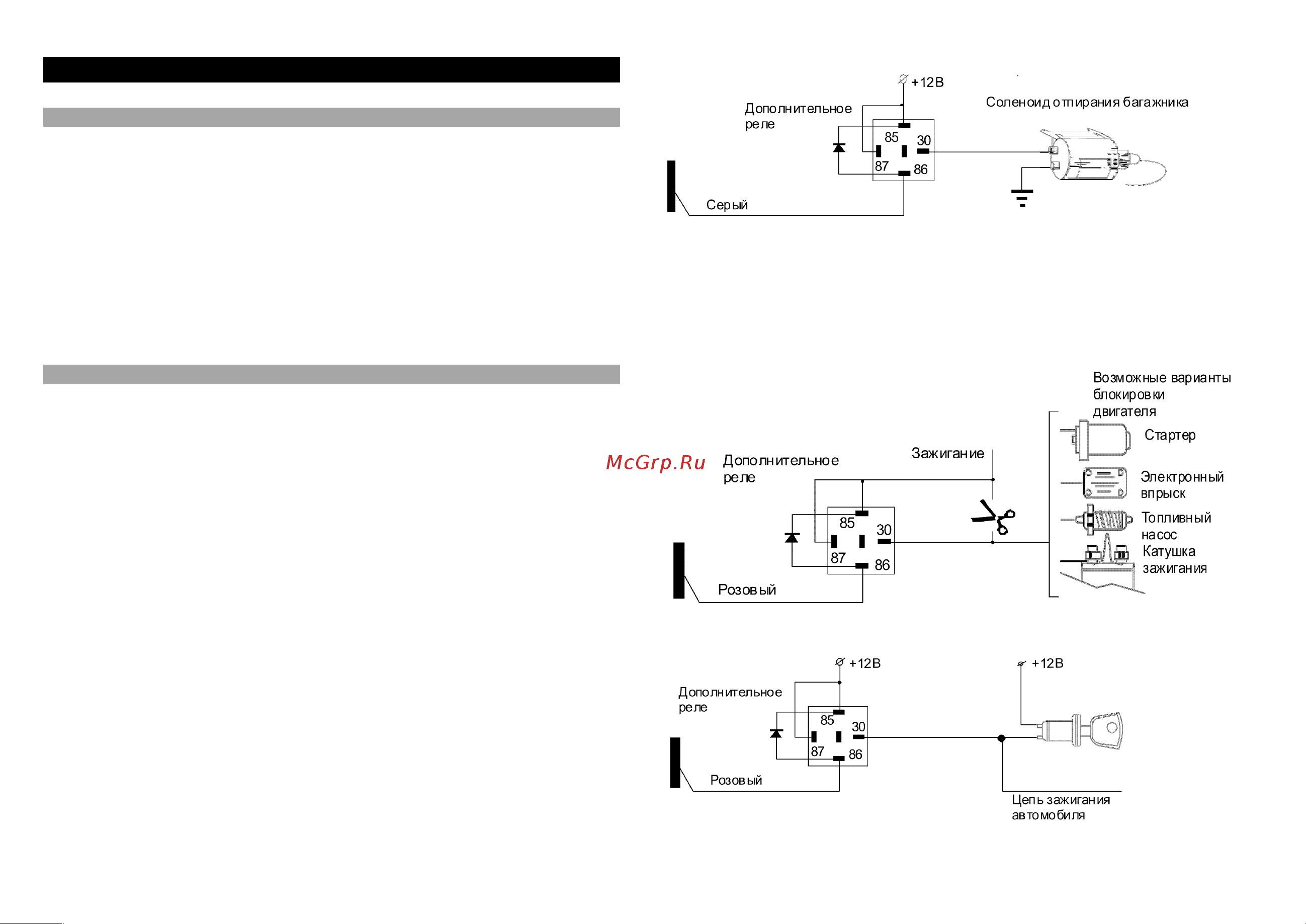

Рис.2.2. Подключение электропривода отпирания багажника.

Розовый провод - выход программируемого канала.

Отрицательный сигнал на этом выходе формируется в зависимости от

состояния программируемой функции №6 (п.1.18.7) и предназначен для

организации дополнительной блокировки двигателя (рис.2.3) или поддержки

зажигания при реализации режима охраны с работающим двигателем (рис.2.4).

Максимальная нагрузочная способность выхода — 300 мА.

Рис.2.3. Схема организации дополнительной блокировки двигателя.

Рис.2.4. Схема организации поддержки зажигания.
