АППАРАТНЫЕ СРЕДСТВА

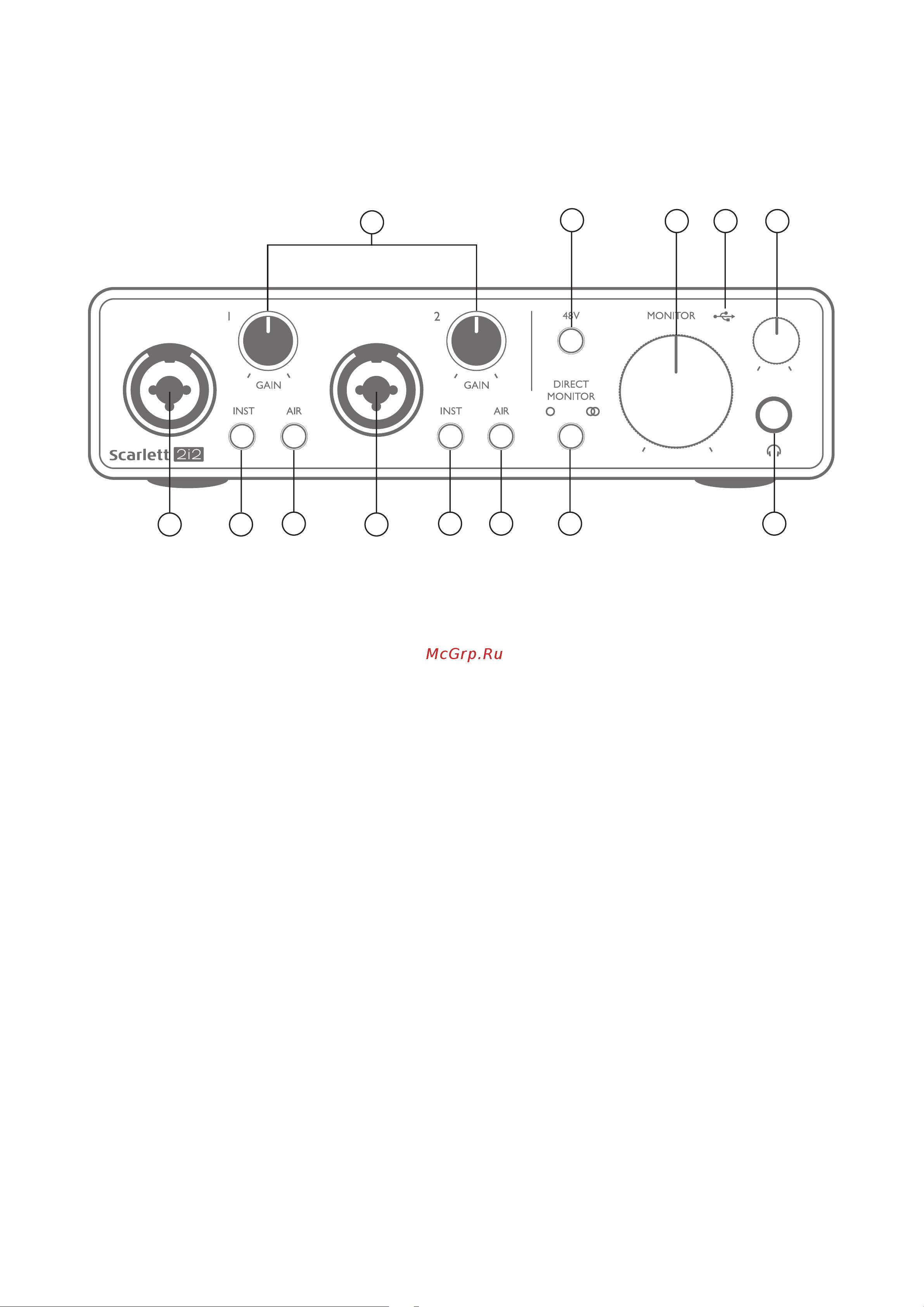

Передняя панель

1084 55

6 7 9

На передней панели располагаются входные разъемы для подачи сигналов микрофона,

линейных сигналов и сигналов музыкальных инструментов, а также органы регулирования

входного усиления и управления функцией мониторинга.

1. Входы 1 и 2 — комбинированные входные гнезда — сюда подключаются микрофоны,

музыкальные инструменты (например, гитара) и каналы сигналов линейного уровня.

Комбинированные гнезда допускают подключение как разъемов XLR, так и штекеров

¼ дюйма (6,35 мм). Микрофоны, как правило, подключаются с помощью разъемов XLR;

музыкальные инструменты и каналы сигналов линейного уровня следует подключать

через штекеры ¼ дюйма (6,35 мм) типа TR или TRS. При подключении разъема XLR

выбирается усиление предусилителя, необходимое для микрофонов, а при подключении

штекеров — усиление, необходимое для сигналов более высокого уровня. Подключение

выходов каких-либо устройств, за исключением микрофона, например звукового модуля

или блока эффектов, с использованием разъема XLR недопустимо, иначе уровень

сигнала вызовет перегрузку предусилителя, что приведет к искажениям; кроме того, при

включении фантомного питания может быть повреждена аппаратура.

2. Регуляторы GAIN 1 и GAIN 2 — обеспечивают регулирование усиления предусилителя для

сигналов, поступающих на входы 1 и 2 соответственно. Регуляторы усиления снабжены

концентрическими трехцветными кольцевыми светодиодными индикаторами, которые

служат для контроля уровня сигнала: зеленый свет указывает на уровень входного

сигнала не менее –24 дБпш (то есть на «наличие сигнала»), при уровне –6 дБпш кольцо

индикатора становится желтым, указывая на близость сигнала к уровню ограничения, а

при уровне 0 дБпш — красным (индикация цифрового ограничения уровня).

3. Выключатель 48V — выключатель фантомного питания для входов микрофонов

— обеспечивает включение фантомного питания 48 В на контактах XLR обоих

комбинированных разъемов.

4. Переключатели INST — переключатели линейного уровня/уровня инструмента для

каждого входа, предназначенные для выбора коэффициента усиления и полного входного
