АППАРАТНЫЕ СРЕДСТВА

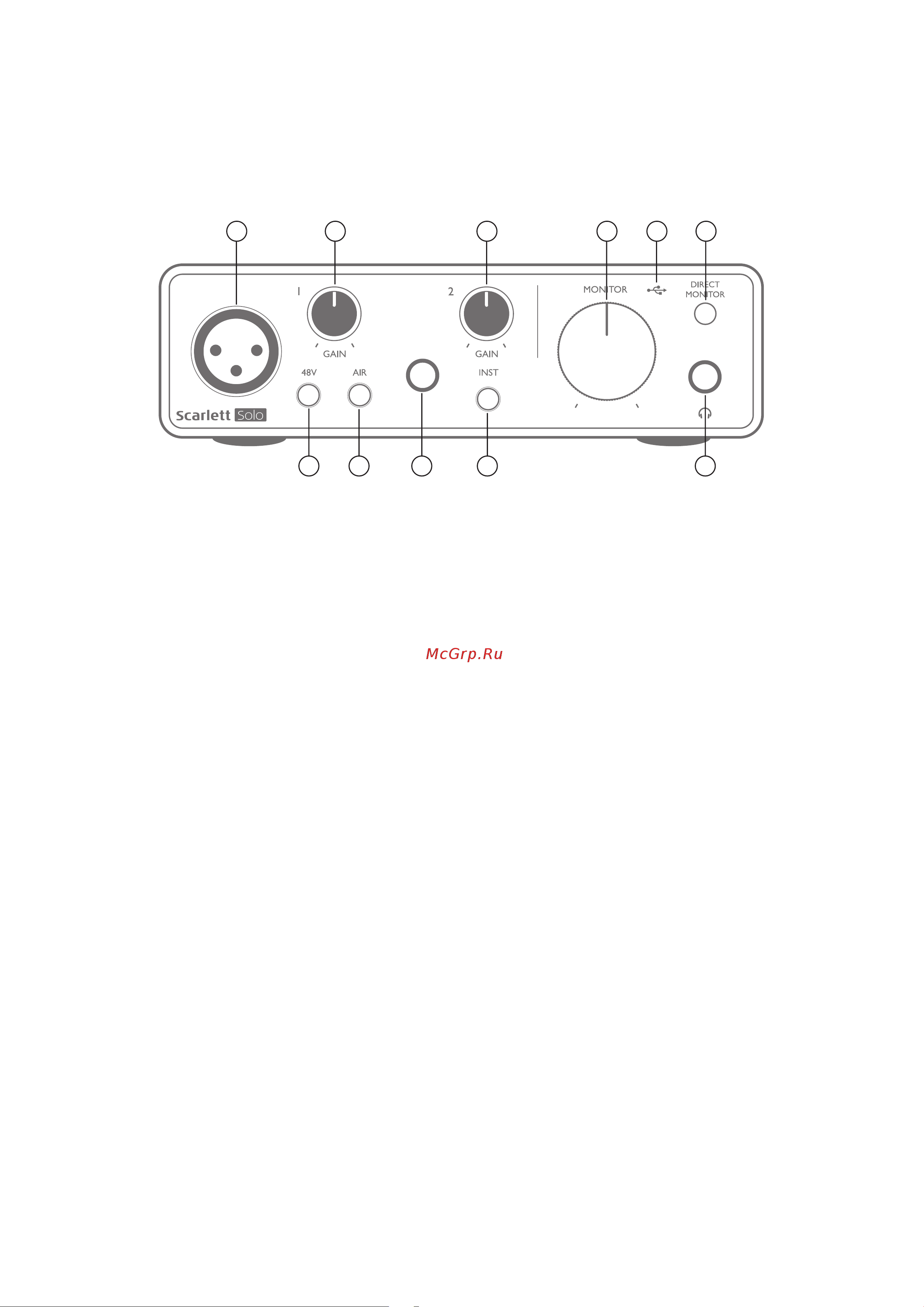

Передняя панель

3 4 67

1 2 5 8 9 10

На передней панели располагаются входные разъемы для подачи сигналов микрофона и

линейных сигналов/сигналов музыкальных инструментов, а также органы регулирования

входного усиления и управления функцией мониторинга.

1. Вход 1 — электрически симметричный вход с 3-контактным гнездом XLR для микрофонов.

2. Регулятор GAIN 1 — обеспечивает регулирование усиления для сигнала микрофона на

входе 1. Регуляторы усиления снабжены концентрическими трехцветными кольцевыми

светодиодными индикаторами, которые служат для контроля уровня сигнала: зеленый

свет указывает на уровень входного сигнала не менее –24 дБпш (то есть на «наличие

сигнала»), при уровне –6 дБпш кольцо индикатора становится желтым, указывая на

близость сигнала к уровню ограничения, а при уровне 0 дБпш — красным (индикация

цифрового ограничения уровня).

3. Выключатель 48V — выключатель фантомного питания для входа микрофона —

обеспечивает включение фантомного питания 48 В на гнезде XLR.

4. Вход 2 — штекерное гнездо TRS ¼ дюйма для подключения инструментов (с

несимметричным сигналом) или источников сигнала (симметричного) линейного уровня.

5. Регулятор GAIN 2 — обеспечивает регулирование усиления линейного сигнала/сигнала

инструмента на входе 2. Регулятор усиления имеет трехцветный кольцевой светодиодный

индикатор, как указано в [2].

6. Переключатель INST — переключатель уровня инструмента/линейного уровня для входа

2, предназначенный для выбора коэффициента усиления в зависимости от того, какие

сигналы подаются: сигналы инструмента или сигналы линейного уровня. Когда выбран

режим инструмента, индикатор INST горит красным светом. Учтите, что режим INST также

можно установить с помощью Focusrite Control.

7. Переключатель AIR — переключатель, служащий для включения режима AIR для входа

микрофона. В режиме AIR за счет изменения частотной характеристики входного

каскада имитируется характеристика традиционных трансформаторных микрофонных

предусилителей Focusrite ISA. Когда выбран данный режим, индикатор AIR горит желтым

светом. Учтите, что режим AIR можно установить с помощью Focusrite Control.
