Линейные выходы представлены в виде электронно-симметричных 6.35-мм TRS-разъёмов. Типич-

ные бытовые усилители и небольшие активные мониторы имеют несимметричные входы в виде

RCA или 3.5-мм TRS разъёмов для подключения к компьютеру напрямую. В противном случае, ис-

пользуйте подходящий соединительный кабель нужной конфигурации.

Профессиональные усилители обычно имеют симметричные входы.

Примечание: Вы создаёте риск

возникновения обратной связи, если колонки включены одновре-

менно с микрофоном! Мы рекомендуем вам всегда выключать мониторные колонки во время

записи и использовать наушники.

АППАРАТНАЯ ЧАСТЬ

Лицевая панель

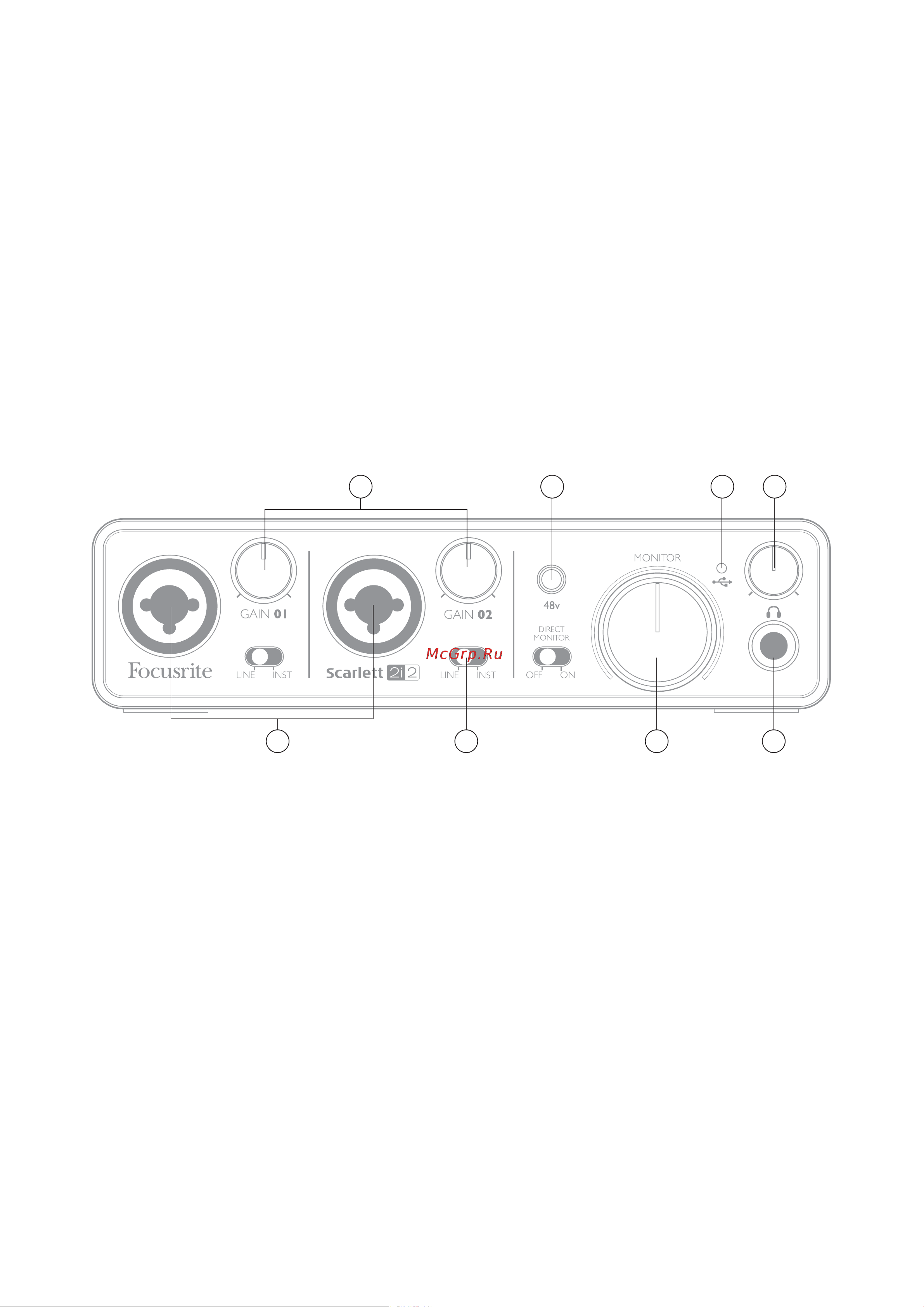

На лицевой панели находятся входные разъемы для микрофонного, линейного и инструментально-

го сигналов, а также ручки управления усилением и мониторингом.

1. Входы 1-2 – Входные разъемы Neutrik Combo. Подключайте сюда микрофоны, инструмен-

ты (например, гитары) или источники линейного сигнала через XLR и 6.3-мм разъёмы со-

ответственно.

2. Ручки Gain 1 и Gain 2 – регулируйте входное усиление для сигналов входов 1 и

2 соответ-

ственно. Эти ручки обладают концентрическими двухцветными светодиодными кольцами

для определения уровня сигнала: зелёный говорит об уровне, по крайней мере, -25 dBFS

(т.е. о присутствии сигнала), красный сообщает о достижении сигналом уровня 0 dBFS.

3. Переключатель 48V – переключатель фантомного питания для микрофонных входов. Вклю-

чает фантомное питание на XLR контактах обоих Combo разъёмов.

4. LINE/INST – переключатели

линейного/инструментального сигналов для каждого входа.

5. MONITOR – ручка управления уровнем главного мониторного выхода – устанавливает уро-

вень сигнала для главных (на задней панели) выходов 1 и 2.

6. Светодиодный индикатор USB – горит, когда устройство получает питание через шину USB

и опознано компьютером.
