4
Часть 3: Функции.
DMX-сплиттер «DMXS6» имеет один вход и шесть выходов. Для подключения на каждый канал
предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход
имеет независимый трансформатор. С помощью переключателя LINK-выхода возможно завершить или
продолжить DMX-сигнал на другие приборы.
3.1 Подключение и элементы управления:

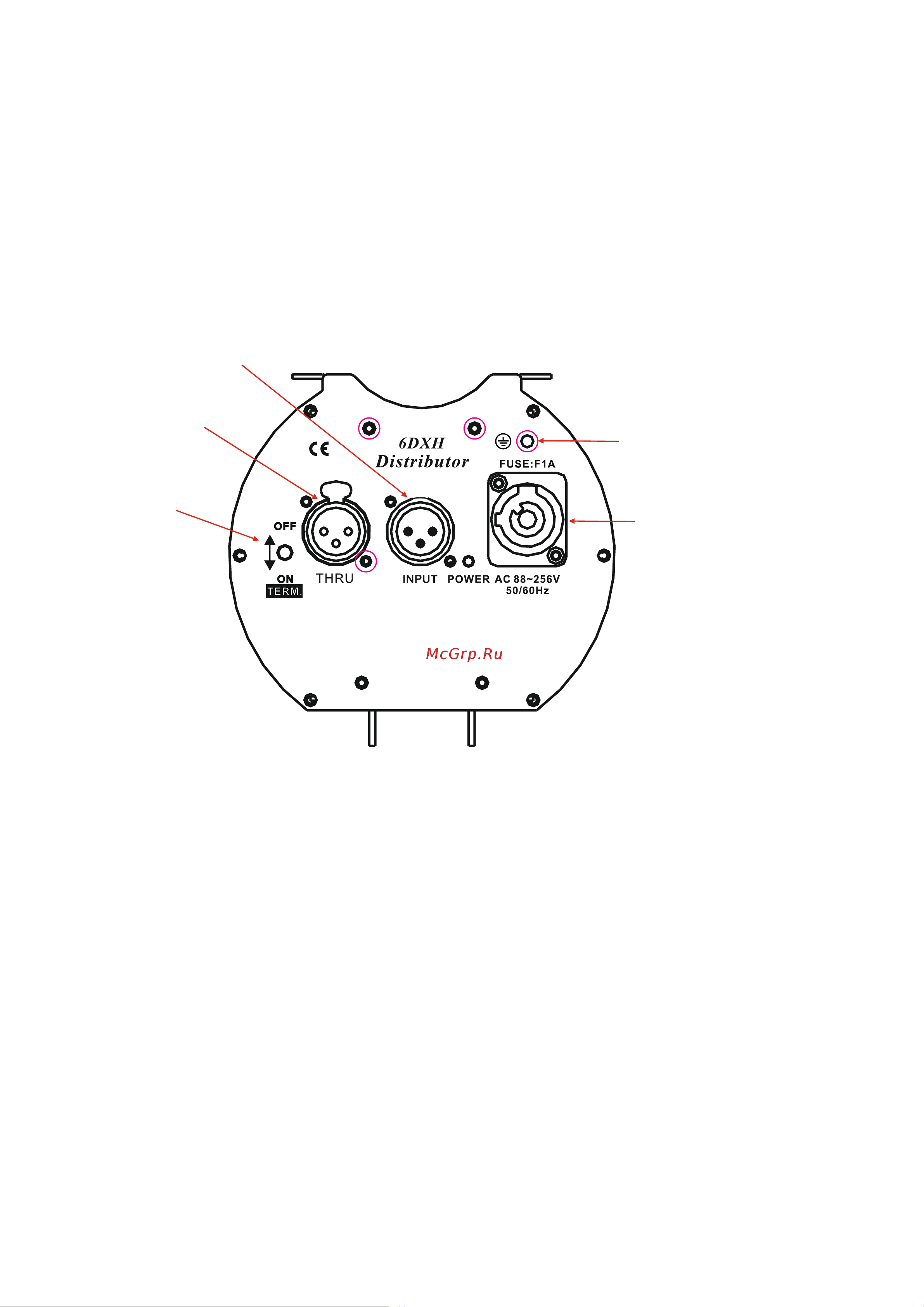

Рис. №1:
1. Терминатор: переключаемый резистор 120 Oм для разъема DMX LINK-выхода.
2. DMX-LINK-выход: 3-контактный XLR- разъём для завершения DMX-сигнала или для подключения с
другими разветвителями между собой.
3. DMX-вход: 3-контактный XLR- разъём для подключения к DMX-контроллеру.
4. Светодиодный индикатор питания: показывает что сплиттер включен
5. POWER IN: PowerCon - разъём для подключения к сети переменного тока.
1.
2.
3.
4.
5.
