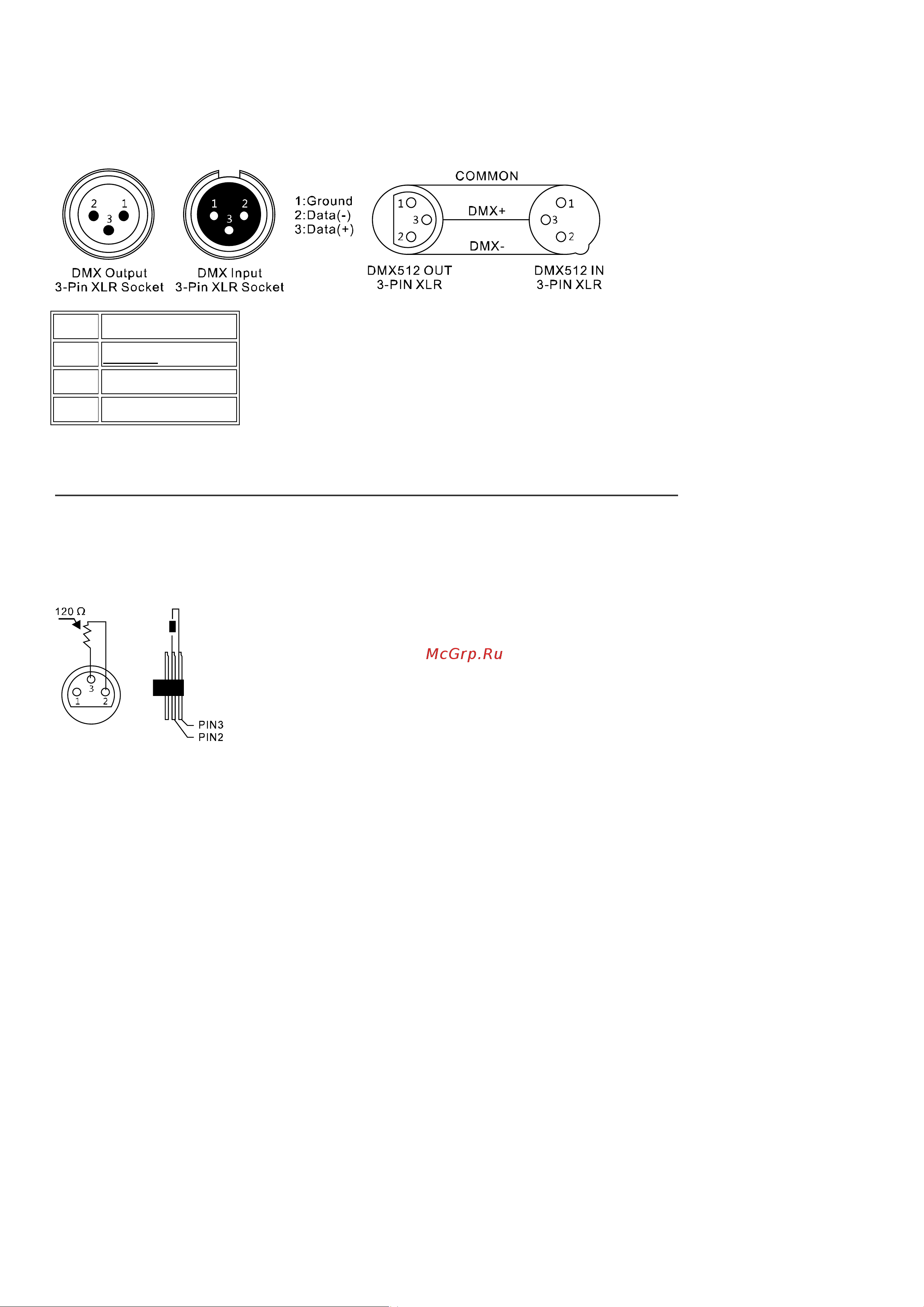

DMX-разъемы:

Один трех-контактный XLR разъём служит в качестве DMX-выхода, один трех-контактный разъём XLR DMX

служит входом.

Пол.

Распайка

Масса (Экран)

Сигнал (DMX−)

Сигнал (DMX+)

Для того чтобы получить 4 независимых выходных DMX- сигнала (DMX OUT 1 - 4) подключите DMX-кабель к

DMX-входу (IN) сплиттера. Используйте специальные DMX-кабели с волновым сопротивлением 120 Ом.

Микрофонные аудио-кабеля не подходят, так как сопротивление у них 110Ом.

Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на

дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему

как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем DMX-цепи.
