Boss KATANA-HEAD [5/13] Тыльная панель
![Boss KATANA-HEAD [5/13] Тыльная панель](/views2/1990114/page5/bg5.png)
5
5
Описание панелей
10 Разъем AC IN
Служит для подключения прилагаемого сетевого шнура.
* Используйте только прилагаемый сетевой шнур.
11 Разъем SPEAKER OUT
HEAD
HEAD
Служит для подключения кабинета динамиков специальным
кабелем. Не используйте для коммутации экранированный
гитарный кабель.
* Сопротивление кабинета должно быть не менее 8 Ом.
* При коммутации данного разъема встроенный динамик
KATANA отключается.
12 Разъем PHONES/REC OUT
Служит для подключения наушников. Выходной сигнал прохо-
дит через эмулятор модели кабинета, создающий великолеп-
ный гитарный звук. Громкость выходного сигнала устанавлива-
ется регулятором [VOLUME], а также регулятором [MASTER].
* При коммутации данного разъема встроенный динамик
KATANA отключается.
13 Разъем AUX IN
Служит для подключения аудиоплеера, CD-плеера, электронно-
го музыкального инструмента или аналогичного аудиоисточни-
ка для использования его сигнала в качестве фонограммы.
14 Разъем LINE OUT
100/HEAD
100/HEAD
Служит для подключения звуковой системы или рекордера.
Выходной сигнал проходит через эмулятор модели кабинета,
создающий великолепный гитарный звук.
Рекордер и т.д.
Кроме подключения к звуковой системе, выходной сигнал
можно подавать непосредственно на рекордер, используя для
мониторинга звука динамик KATANA.
Громкость выходного сигнала устанавливается регулятором
[VOLUME].
Регулятор [MASTER] не воздействует на выходной сигнал,
поэтому его можно установить в минимум, чтобы встроенный
динамик не воспроизводил звука.
* Перед коммутацией всегда устанавливайте в минимум уро-
вень громкости и выключайте питание всех устройств.
15 Разъемы EFX LOOP SEND/RETURN
100/HEAD
100/HEAD
Служат для подключения внешнего процессора эффектов
(монофонического).
Подключите разъем SEND к входу процессора эффектов, а
выход процессора эффектов – к разъему RETURN.
16 Порт USB O
Служит для записи в компьютер звука KATANA через опцио-
нальный кабель USB 2.0. Для редакции установок встроенных
эффектов можно использовать специальную программу (стр. 8).
Перед подключением к компьютеру в последний необходи-
мо установить драйвер USB.
Загрузите драйвер USB с веб-сайта Roland. Дополнительная
информация и инструкции по установке содержатся в прилагае-
мом к драйверу файле Readme.htm.
www.boss.info/support/

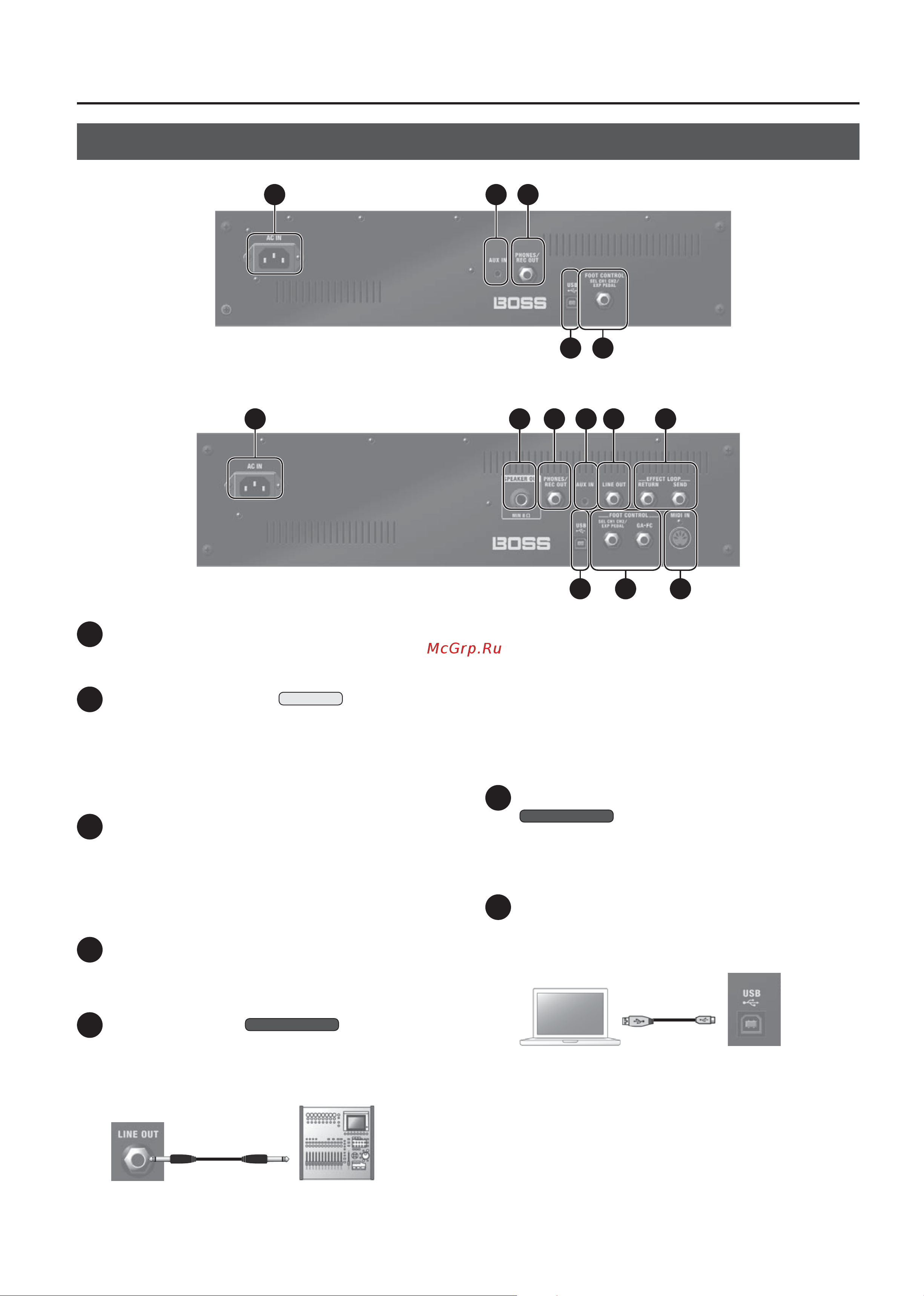

Тыльная панель
KATANA-100, KATANA-100/212, KATANA-HEAD
KATANA-50
16 17
121310
1816 17
131211 14 1510
