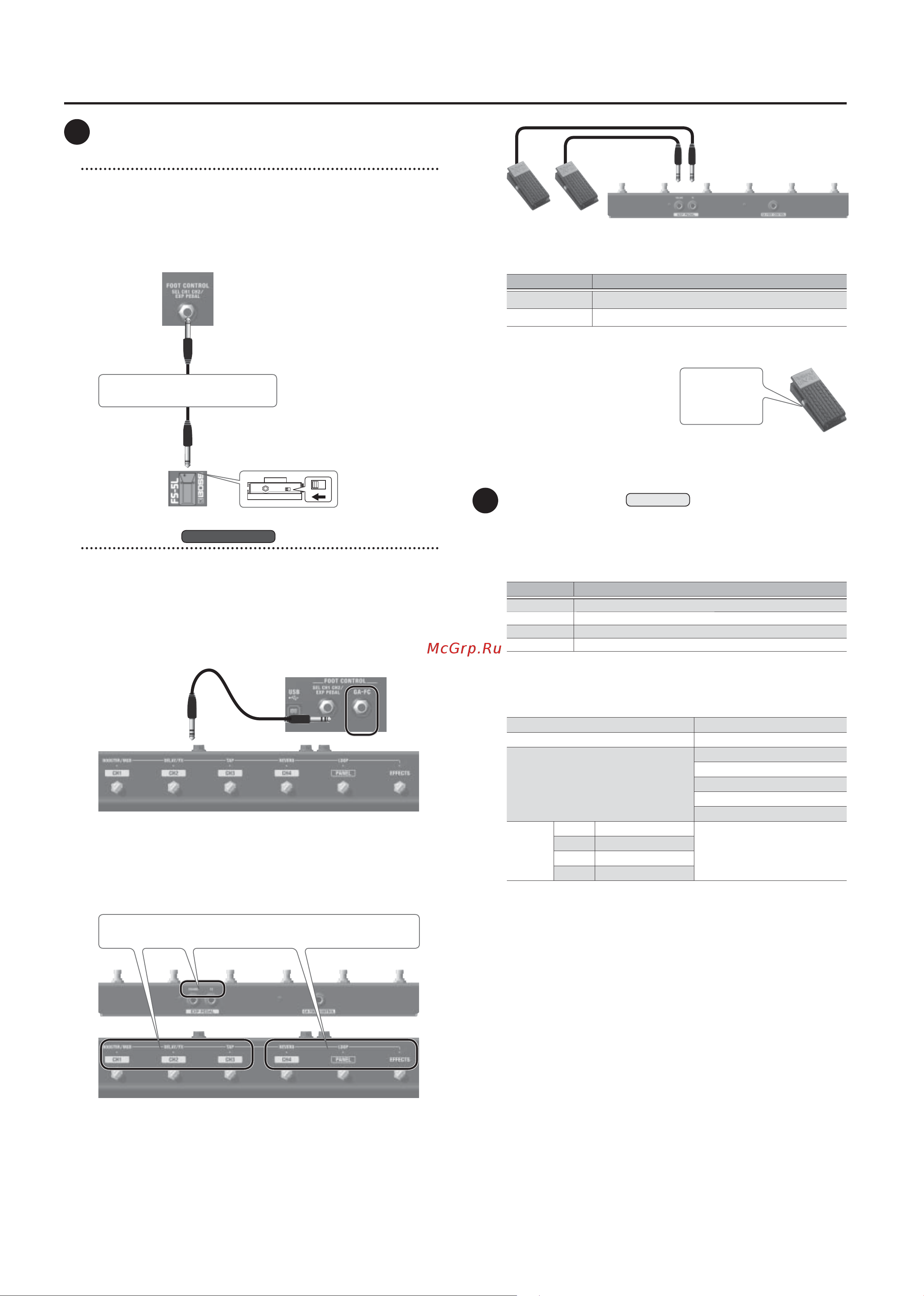

Boss KATANA-HEAD [6/13] Описание панелей
![Boss KATANA-HEAD [6/13] Описание панелей](/views2/1990114/page6/bg6.png)
6
6
Описание панелей
17 Секция FOOT CONTROL
Разъем SEL CH1 CH2/EXP PEDAL
Если подключить опциональный ножной переключатель (FS-5L),
можно будет с его помощью выбирать каналы CH 1 и CH 2. Если
подключить опциональную педаль экспрессии (Roland EV-5,
BOSS FV-500L, BOSS FV-500H), с ее помощью можно будет управ-
лять громкостью или эффектом.
Тыльная панель
1/4” джек
,
1/4” джек
Разъем GA-FC
100/HEAD
100/HEAD
С помощью опционального ножного контроллера Roland GA-FC
можно выбирать каналы и включать/выключать эффекты.
Подключение GA-FC
Подключите стереокабель к разъему GA-FC.
* Обязательно используйте стереокабель.
* Используйте кабели без резисторов.
GA-FC
Использование GA-FC
С помощью GA-FC можно выбирать установки TONE SELECT
(CH1 – CH4, PANEL), а также включать/выключать эффекты
EFFECTS (BOOSTER/MOD, DELAY/FX, REVERB), определять время
задержки (TAP) и включать/выключать EFFECT LOOP (LOOP).
Приклейте прилагаемые наклейки на GA-FC.
Использование педали экспрессии
Если подключить опциональную педаль экспрессии (Roland
EV-5, BOSS FV-500L, BOSS FV-500H), с ее помощью можно будет
управлять громкостью или эффектом, например, вау.
GA-FC
Педаль экспрессии
Разъем Описание
VOLUME Управление громкостью.
FX * Управление эффектом, например, WAH.
Регулятор [MINIMUM VOLUME] на педали экспрессии
Регулятором [MINIMUM
VOLUME] на педали экс-
прессии можно установить
значение, соответствующее
полностью открытой педали
(минимальное значение).
* Используйте только рекомендуемую педаль экспрессии, в
противном случае можно повредить прибор.
18 Разъем MIDI IN
HEAD
HEAD
Служит для управления KATANA-HEAD с помощью внешнего
MIDI-устройства или контроллера.
Приемный MIDI-канал
Канал Действие
CH 1 Включите питание, удерживая нажатой кнопку [CH 1].
CH 2 Включите питание, удерживая нажатой кнопку [CH 2].
CH 3 Включите питание, удерживая нажатой кнопку [CH 3].
CH 4 Включите питание, удерживая нажатой кнопку [CH 4].
* По умолчанию используется канал CH 1.
Принимаемые данные
RX CH 1 - 4
OMNI OFF (фиксировано)
PC
1 (00H): CH1
2 (01H): CH2
3 (02H): CH3
4 (03H): CH4
5 (04H): PANEL
CC
#16 FX1 SW
0 - 63: OFF,
64 - 127: ON
#17 FX2 SW
#18 FX3 SW
#19 EFFECT LOOP SW
* При оперировании регуляторами секции EFFECTS стано-
вятся актуальными их реальные установки, а приведенные
выше установки ON/OFF отменяются.
Регулятор
[MINIMUM
VOLUME]
