MINIMIC MIC800

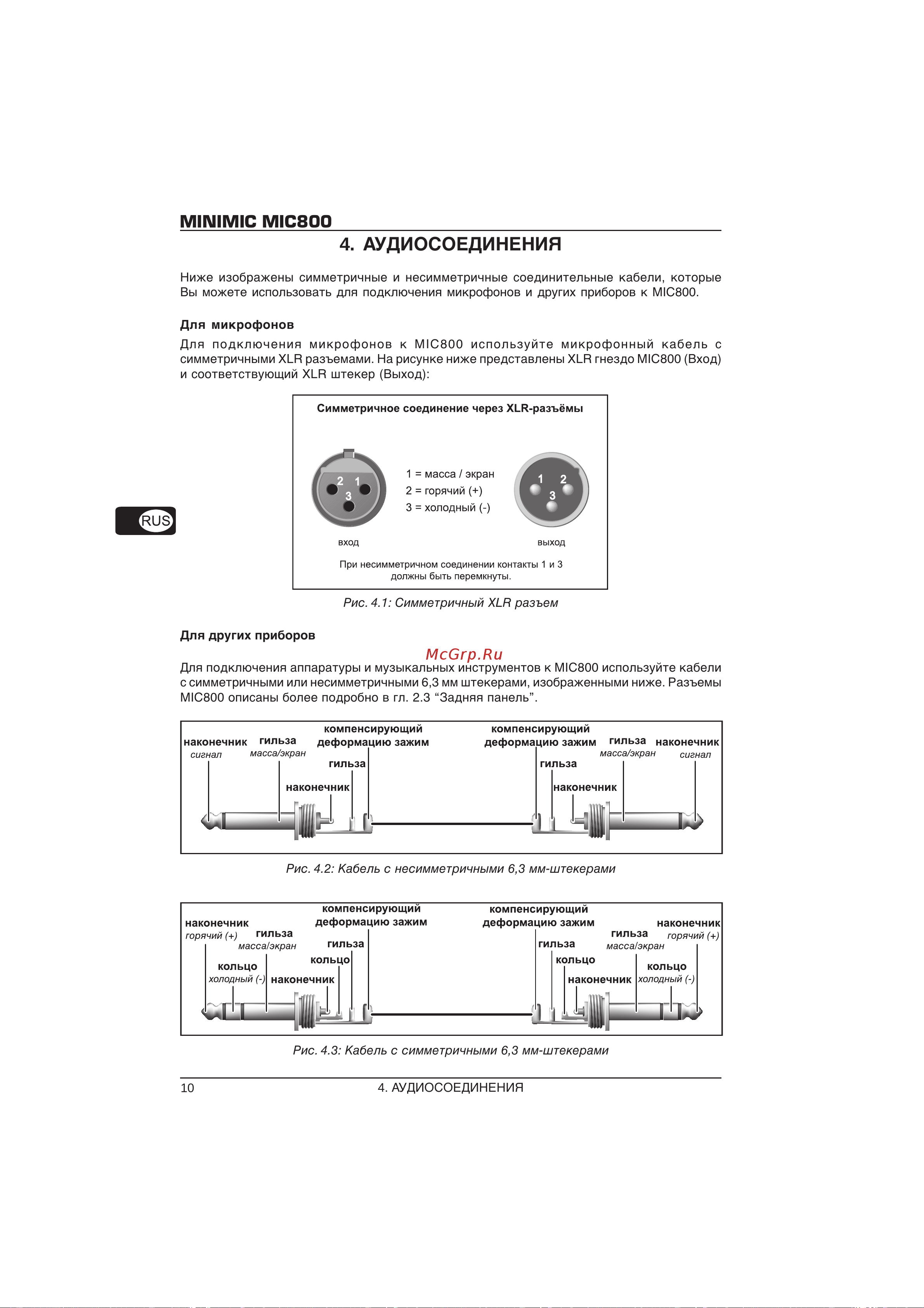

4. АУДИОСОЕДИНЕНИЯ

Ниже изображены симметричные и несимметричные соединительные кабели, которые

Вы можете использовать для подключения микрофонов и других приборов к MIC800.

Для микрофонов

Для подключения микрофонов к MIC800 используйте микрофонный кабель с

симметричными XLR разъемами. На рисунке ниже представлены XLR гнездо MIC800 (Вход)

и соответствующий XLR штекер (Выход):

Рис. 4.1: Симметричный XLR разъем

Для других приборов

Для подключения аппаратуры и музыкальных инструментов к MIC800 используйте кабели

с симметричными или несимметричными 6,3 мм штекерами, изображенными ниже. Разъемы

MIC800 описаны более подробно в гл. 2.3 “Задняя панель”.

Рис. 4.2: Кабель с несимметричными 6,3 мм-штекерами

Рис. 4.3: Кабель с симметричными 6,3 мм-штекерами
