MINIMIC MIC800

DEUTSCH

2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

2.2 Передняя панель

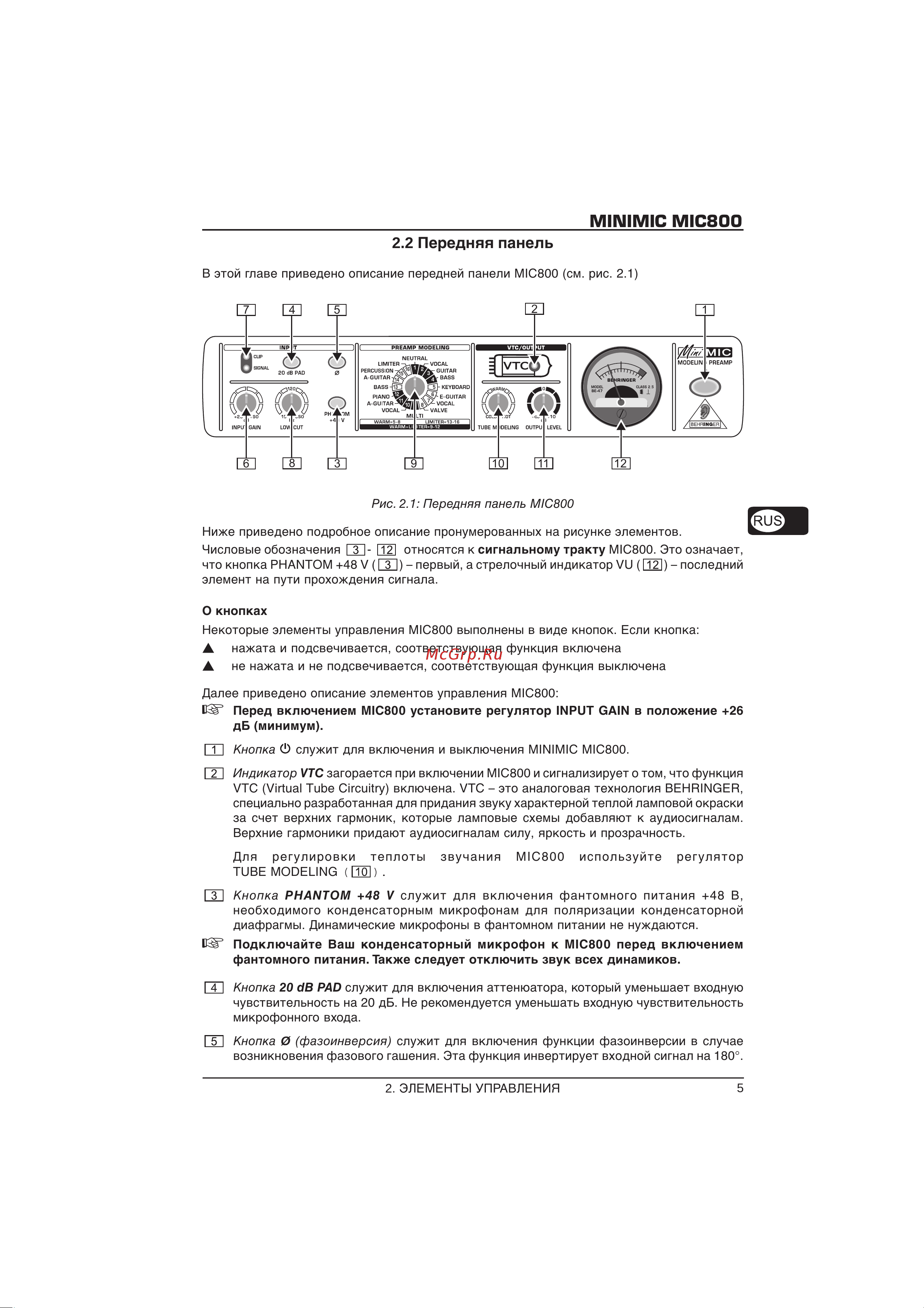

В этой главе приведено описание передней панели MIC800 (см. рис. 2.1)

Рис. 2.1: Передняя панель MIC800

Ниже приведено подробное описание пронумерованных на рисунке элементов.

Числовые обозначения - относятся к сигнальному тракту MIC800. Это означает,

что кнопка PHANTOM +48 V ( ) – первый, а стрелочный индикатор VU ( ) – последний

элемент на пути прохождения сигнала.

О кнопках

Некоторые элементы управления MIC800 выполнены в виде кнопок. Если кнопка:

V нажата и подсвечивается, соответствующая функция включена

V не нажата и не подсвечивается, соответствующая функция выключена

Далее приведено описание элементов управления MIC800:

 Перед включением MIC800 установите регулятор INPUT GAIN в положение +26

дБ (минимум).

Кнопка служит для включения и выключения MINIMIC MIC800.

Индикатор VTC загорается при включении MIC800 и сигнализирует о том, что функция

VTC (Virtual Tube Circuitry) включена. VTC – это аналоговая технология BEHRINGER,

специально разработанная для придания звуку характерной теплой ламповой окраски

за счет верхних гармоник, которые ламповые схемы добавляют к аудиосигналам.

Верхние гармоники придают аудиосигналам силу, яркость и прозрачность.

Для регулировки теплоты звучания MIC800 используйте регулятор

TUBE MODELING ( ).

Кнопка PHANTOM +48 V служит для включения фантомного питания +48 В,

необходимого конденсаторным микрофонам для поляризации конденсаторной

диафрагмы. Динамические микрофоны в фантомном питании не нуждаются.

 Подключайте Ваш конденсаторный микрофон к MIC800 перед включением

фантомного питания. Также следует отключить звук всех динамиков.

Кнопка 20 dB PAD служит для включения аттенюатора, который уменьшает входную

чувствительность на 20 дБ. Не рекомендуется уменьшать входную чувствительность

микрофонного входа.

Кнопка Ø (фазоинверсия) служит для включения функции фазоинверсии в случае

возникновения фазового гашения. Эта функция инвертирует входной сигнал на 180°.
