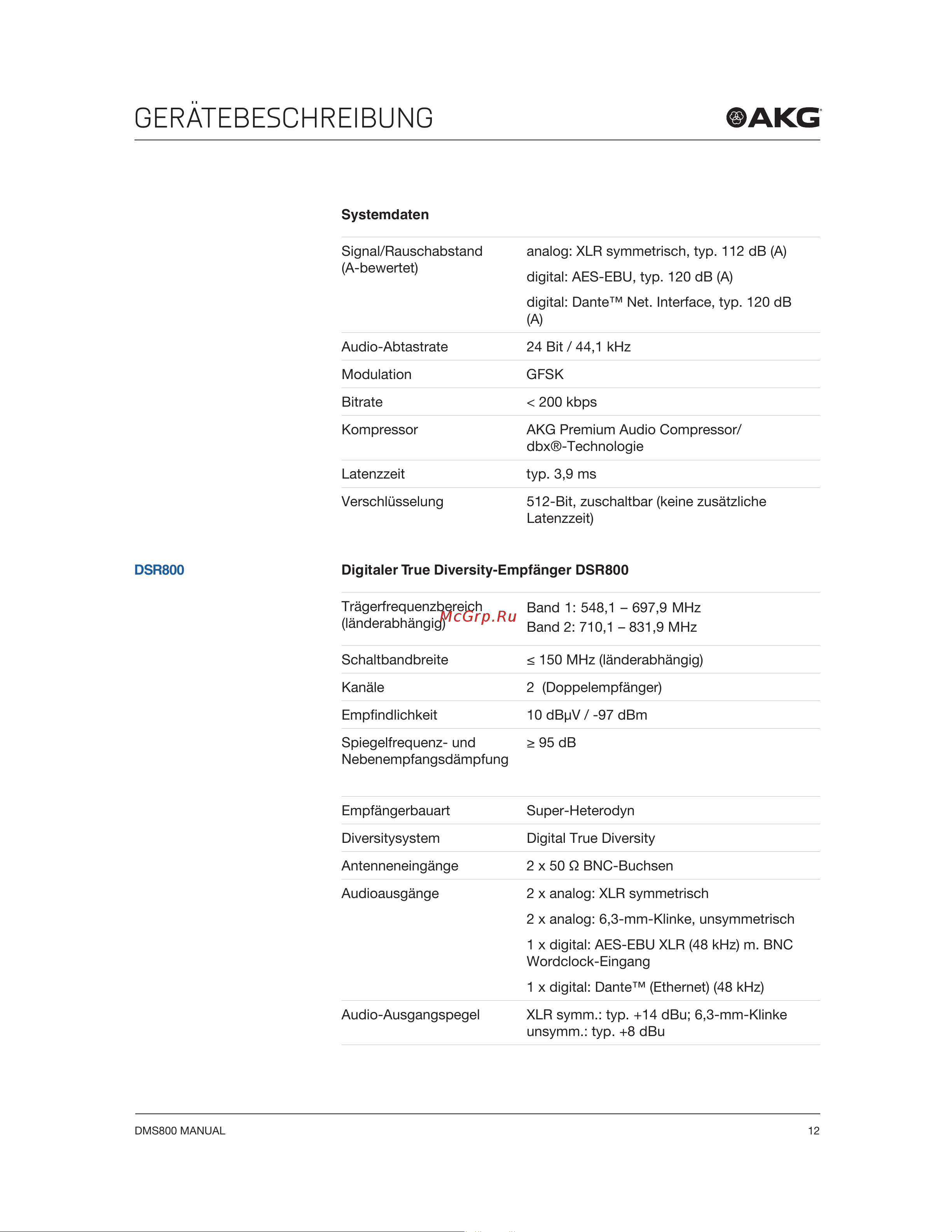

AKG DSR800 BD2 [12/234] Gerätebeschreibung
![AKG DSR800 BD2 [12/234] Gerätebeschreibung](/views2/1990199/page12/bgc.png)
gerätebeschreibung
DMS800 MANUAL 12
Systemdaten
Signal/Rauschabstand
(A‑bewertet)
analog: XLR symmetrisch, typ. 112 dB (A)
digital: AES‑EBU, typ. 120 dB (A)
digital: Dante™ Net. Interface, typ. 120 dB
(A)
Audio‑Abtastrate 24 Bit / 44,1 kHz
Modulation
GFSK
Bitrate < 200 kbps
Kompressor AKG Premium Audio Compressor/
dbx®‑Technologie
Latenzzeit
typ. 3,9 ms
Verschlüsselung
512‑Bit, zuschaltbar (keine zusätzliche
Latenzzeit)
Digitaler True Diversity‑Empfänger DSR800
Trägerfrequenzbereich
(länderabhängig)
Band 1: 548,1 – 697,9 MHz
Band 2: 710,1 – 831,9 MHz
Schaltbandbreite ≤150MHz(länderabhängig)
Kanäle 2 (Doppelempfänger)
Empndlichkeit 10 dBµV / ‑97 dBm
Spiegelfrequenz‑ und
Nebenempfangs dämpfung
≥95dB
Empfängerbauart Super‑Heterodyn
Diversitysystem Digital True Diversity
Antenneneingänge 2x50ΩBNC-Buchsen
Audioausgänge 2 x analog: XLR symmetrisch
2 x analog: 6,3‑mm‑Klinke, unsymmetrisch
1 x digital: AES‑EBU XLR (48 kHz) m. BNC
Wordclock‑Eingang
1 x digital: Dante™ (Ethernet) (48 kHz)
Audio‑Ausgangspegel
XLR symm.: typ. +14 dBu; 6,3‑mm‑Klinke
unsymm.:
typ. +8 dBu
DSR800
