Hitachi RAS-14JH4 / RAC-14JH4 [5/36] Обозначение и функции компонентов
![Hitachi Air Exchanger RAS-10JH4/RAC-10JH4 Белый [5/36] Обозначение и функции компонентов](/views2/1009902/page5/bg5.png)
Воздуховыпускное отверстие
Патрубок отвода
конденсата
(снизу)
Зажим защитного заземления
(Снизу на боковой стороне агрегата)
Приточно-вытяжной воздуховод
Предназначен для транспортировки наружного
воздуха в режиме подачи наружного воздуха.
Предназначен для транспортировки внутреннего
воздуха в режиме удаления воздуха.
Пульт дистанционного управления
Отверстие для подачи нарухного воздуха
Через данное окно в помещение подается наружный
воздух при работе в режиме подачи наружного воздуха.
Приточно-вытяжной вентилятор (внутри)
Функционирует при работе агрегата в
приточно-вытяжном режиме.
Принимает сигналы от пульта дистанционного
управления.
Горизонтальная/вертикальная
заслонка (на воздуховыпускном
отверстии)
(См. стр. 60).
Блок очистки воздуха (внутри)
Блок предназначен для очистки а
воздуха от табачного дыма, пыльцы
и т. д. (см. стр. 46).
Фильтр грубой очистки (внутри)
Предназначен для очистки
всасываемого воздуха от пыли
(см. стр. 63).

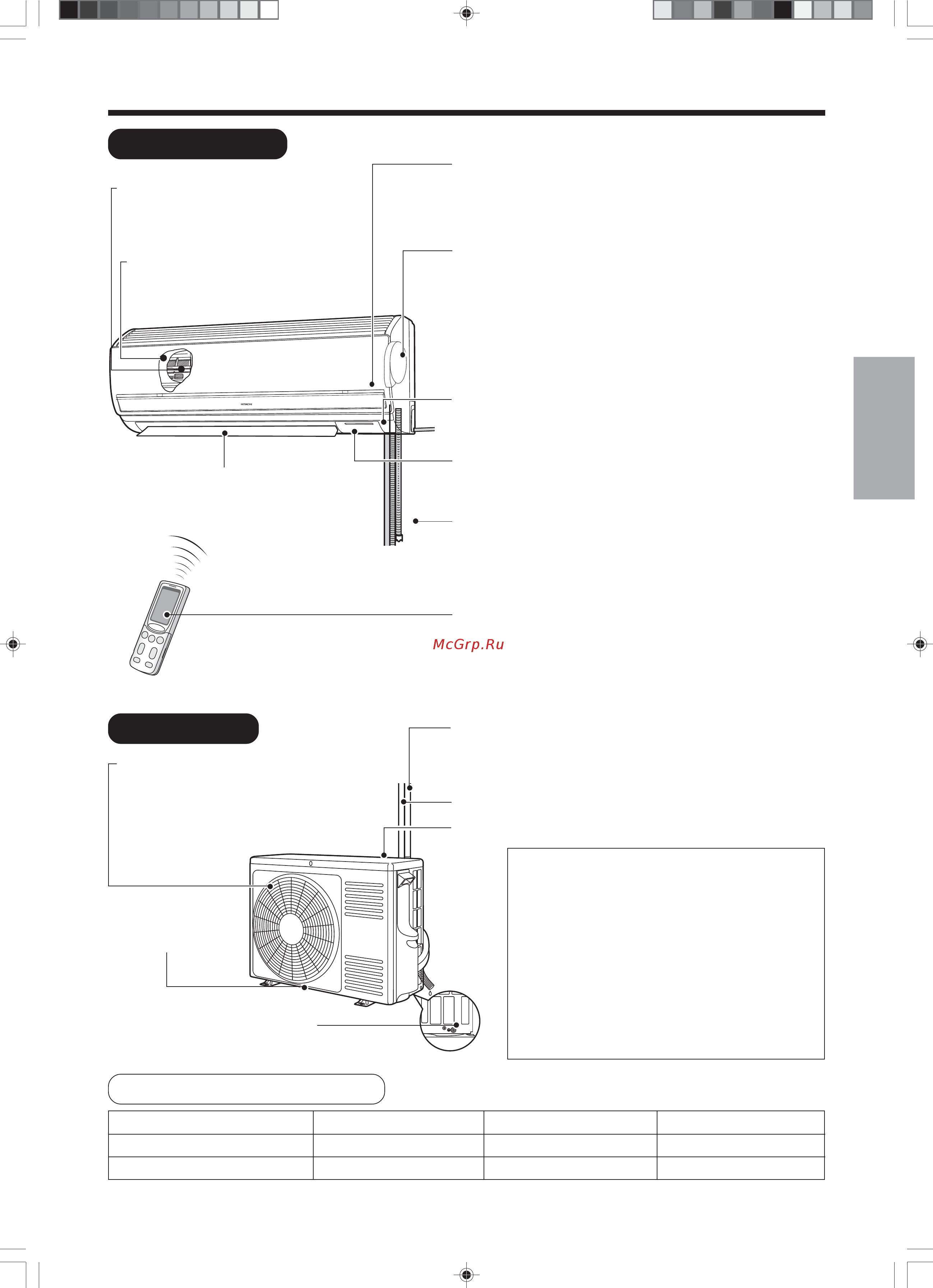

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
0128920974HJ41-SAR ,4HJ01-SAR
8828450574HJ41-CAR ,4HJ01-CAR
Описание наружного блока:
•
•
•
RAS-10_14JH4_Ope_EN 5
Приемник сигналов
Шланг для отвода конденсата
Предназначен для отвода воды из внутреннего блока
при работе в режимах «охлаждение» и «осушение».
Трубы и кабели
Воздухозаборные отверстия (сзади и слева)
Пульт управления посылает на внутренний блок
управляющие сигналы. Таким образом осуществляется
управление всей сплит-системой (см. стр. 44).
Индикаторы внутреннего блока
Состояние агрегата отображается с помощью
светодиодных индикаторов (см. стр. 43).
При работе в режиме "обогрева" в
обслуживаемое помещение подается
холодный воздух, при работе в
режимах "охлаждения" или
"осушения" – горячий воздух.
После отключения внутреннего блока
вентилятор наружного блока продолжает
работать в течение 10-60 с для охлаждения
электрических компонентов.
При работе в режиме обогрева в наружном
блоке образуется конденсат.
Не перекрывайте патрубок отвода
конденсата наружного блока, так как
скопившаяся в этом случае вода может
замерзнуть.
При креплении агрегата к потолку
трубопровод отвода конденсата следует
соединить с патрубком с помощью муфты.
МОДЕЛИ И РАЗМЕРЫ
МОДЕЛЬ ШИРИНА, мм ВЫСОТА, мм ГЛУБИНА, мм
ЙИКССУР
– 41 –
