Ru
12

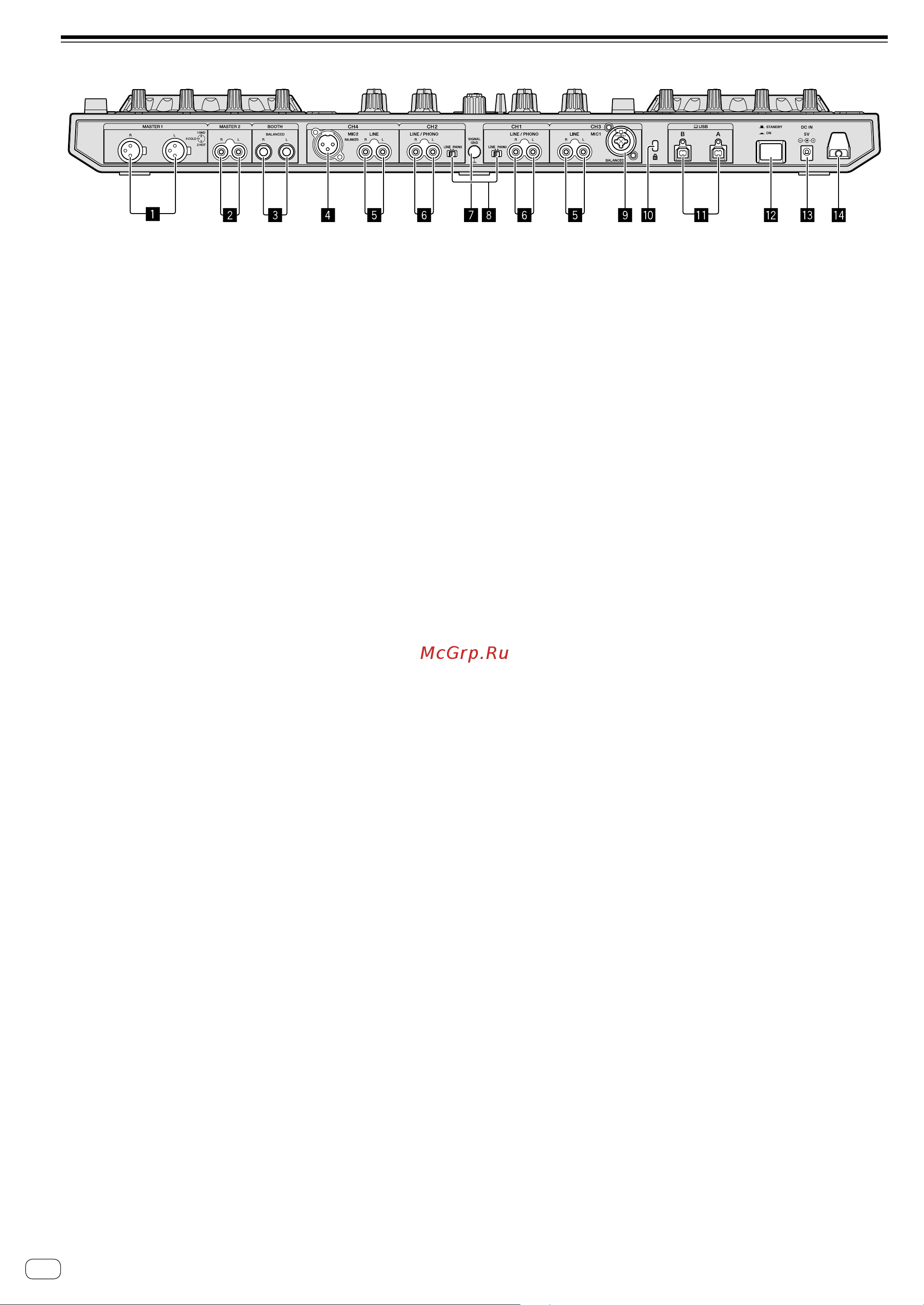

Задняя панель
1 Терминалы MASTER OUT 1
Используются для подключения активных громкоговорителей
и др.
! Совместимы с симметричными выходами с коннекторами
типа XLR.
Не подключайте терминал, который предоставляет фантомное
питание к этим терминалам, или кабель питания другого
устройства.
2 Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
! Совместимы с несимметричными выходами с гнездами
штырькового типа RCA.
3 Терминалы BOOTH OUT
Выходные терминалы для монитора кабинки ди-джея,
совместимые с симметричным или несимметричным выходом
для коннектора TRS.
Звучание основного канала можно выводить от терминалов
[BOOTH OUT] вне зависимости от уровня аудиосигнала,
установленного для основного канала.
! Звучание будет искажаться при излишнем повышении
уровня при использовании несимметричных выходов.
! Настройкой по умолчанию для вывода монитора кабинки
является вывод звука с микрофона. В режиме утилит можно
не выводить звук с микрофона.
= “Об утилите настройки” (стр.34)
4 Терминал MIC2
Используется для подключения микрофона.
! Переключатель выбора входа в разделе микшера должен
быть установлен на [MIC2].
5 Терминалы LINE
Используются для подключения DJ проигрывателя или другого
устройства линейного уровня.
! Переключатель выбора входа в разделе микшера должен
быть установлен на [LINE].
6 Входные терминалы LINE/PHONO
Используются для подключения к устройству с выходом
фоно-уровня (для головок звукоснимателя ММ), например,
аналоговому проигрывателю или устройству с выходом
линейного уровня, например, DJ проигрывателю. В
зависимости от того, какое устройство подключено, терминал
можно переключать с помощью переключателя [LINE/PHONO]
рядом с терминалом.
7 Терминал SIGNAL GND
Используется для подключения провода заземления
аналогового проигрывателя. Это позволяет уменьшить шум
при подключении аналогового проигрывателя.
8 Переключатели LINE/PHONO
9 Терминал MIC1
Используется для подключения микрофона.
! Переключатель выбора входа в разделе микшера должен
быть установлен на [MIC1].
! Можно использовать коннектор XLR или штекер наушников
(Ø 6,3 мм).
a Слот замка Кенсингтона
Используется для установки замка с целью предотвращения
кражи.
b Терминалы USB
Используются для подключения к ПК/Mac.
! Подключите данный аппарат и ПК/Mac напрямую через
поставляемый кабель USB.
! Концентратор USB не может использоваться.
c Переключатель STANDBY/ON
Включает данный аппарат или устанавливает режим ожидания.
d Терминал DC IN
Подключите к розетке через поставляемый адаптер
переменного тока (с установленной вилкой питания).
! После завершения всех подключений между устройствами
подключите адаптер переменного тока.
! Используйте только поставляемый адаптер переменного
тока.
e Крюк проводки
Во время использования данного аппарата зацепите за данный
крюк силовой кабель адаптера переменного тока.
! Звучание будет прервано при отсоединении адаптера
переменного тока во время воспроизведения.
