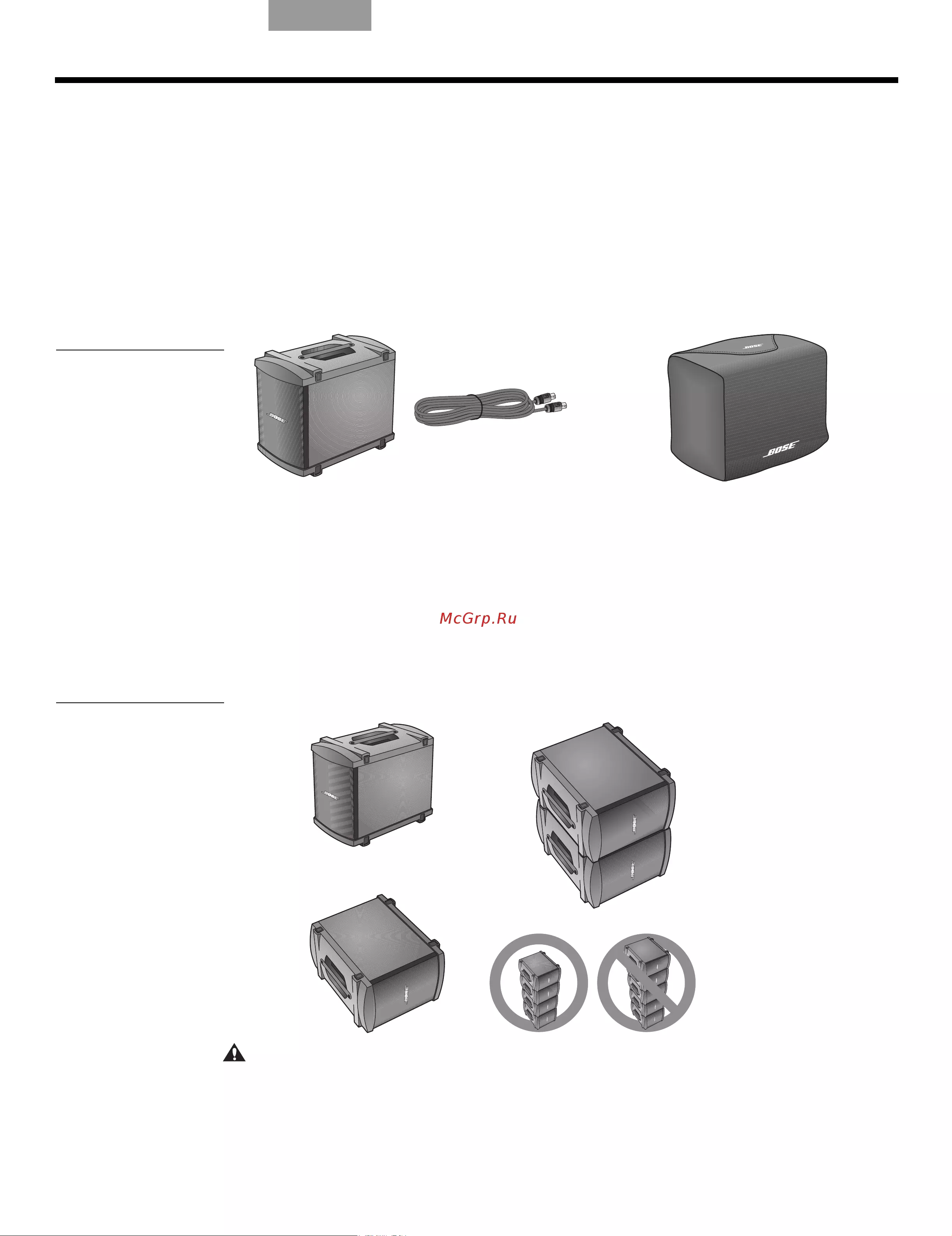

MODULI BASSI B1

Italiano

Collegamento di un modulo bassi B1

1. Inserire un’estremità del cavo del modulo B1 in uno dei connettori B1 (Figura 3).

Per fissare la spina saldamente, ruotarla in senso orario, finché non si avverte un clic.

2. Inserire l’altra estremità del cavo nel connettore Bass Module Out della base di

alimentazione. Per fissare la spina saldamente, ruotarla in senso orario.

Nota: per scollegare il cavo B1, fare scorrere all’indietro la linguetta metallica sul corpo della

spina, ruotare la spina in senso antiorario ed estrarla dal connettore.

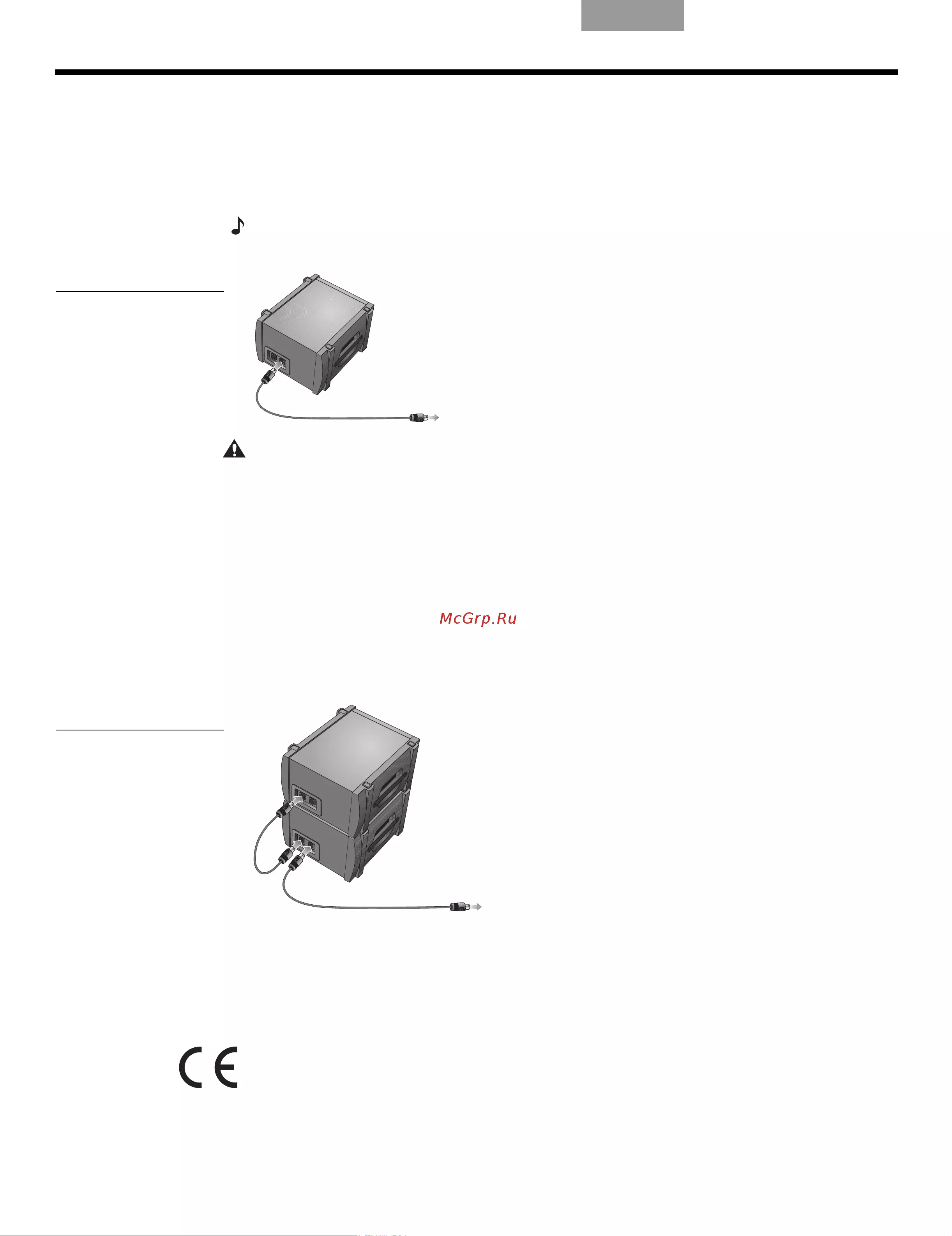

Figura 3

Collegamento del modulo

bassi

Al connettore Bass Module Out della base di alimentazione

o OUTPUT dell’amplificatore PackLite

ATTENZIONE:

• NON collegare un modulo bassi B1 a due basi di alimentazione contemporaneamente.

• NON collegare un modulo bassi diverso da B1 alla base di alimentazione.

• Per collegare il modulo bassi B1 alla base di alimentazione, utilizzare solo il cavo (blu) a

conduttori per modulo bassi B1 fornito in dotazione. La base di alimentazione utilizza i

segnali su due dei conduttori per rilevare automaticamente il numero di moduli bassi B1

collegati. NON SOSTITUIRE il cavo in dotazione con un cavo per diffusori a 2 conduttori.

Collegamento di un secondo modulo bassi B1

1. Inserire un’estremità del cavo del secondo modulo bassi B1 nel connettore inutilizzato

del primo modulo bassi B1.

2. Inserire l’altra estremità del cavo in uno dei connettori del secondo modulo B1.

Figura 4

Collegamenti di due moduli

bassi

Al connettore Bass Module Out della base di

alimentazione o OUTPUT dell’amplificatore PackLite

Informazioni tecniche

Dimensioni: 38,0 cm (A) x 26,0 cm (L) x 45,0 cm (P)

Peso: 11,4 kg

Impedenza: 8 ohm

Questo prodotto è conforme alla Direttiva 89/336/CEE sulla compatibilità elettromagnetica e

alla Direttiva 73/23/CEE sui dispositivi a bassa tensione. La dichiarazione di conformità

completa è disponibile all’indirizzo www.Bose.com/static/compliance/index.html.
