FR
31

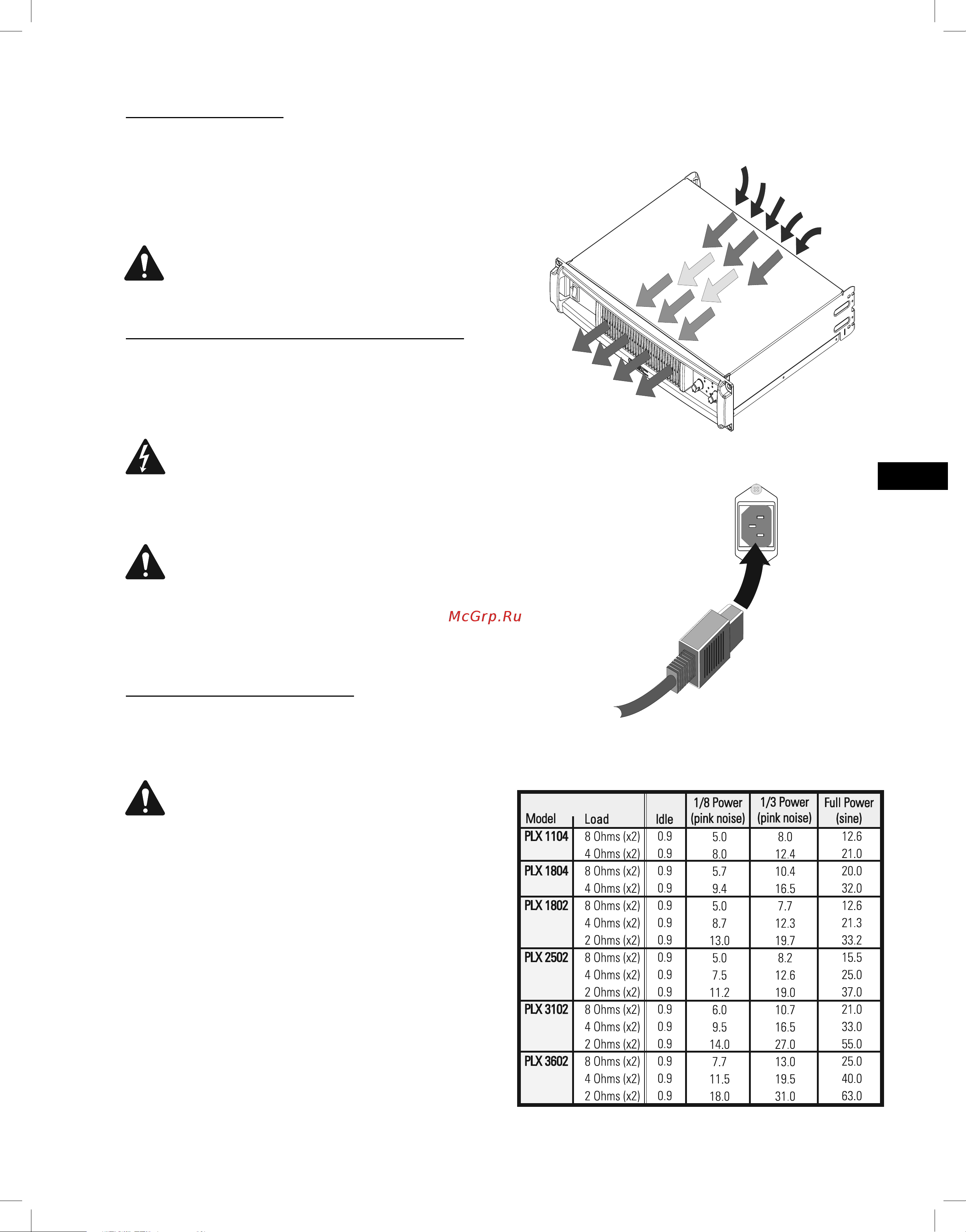

REFROIDISSEMENT
L’air circule à partir du bâti, passe par l’arrière de l’amplificateur et en
ressort par devant. Le bâti se trouve ainsi refroidi. Le ventilateur
tourne automatiquement plus vite lorsque l’amplificateur fonctionne à
haute puissance.
Ne pas bloquer les évents avant ou arrière !
Branchement de l’alimentation secteur (~)
Connecter l’alimentation secteur (~) à la prise CEI située à l’arrière de
l’amplificateur. REMARQUE : Placer l’interrupteur de marche/arrêt sur
Arrêt avant de brancher sur secteur. Branchez la fiche secteur sur une
prise secteur (~) adaptée.
La tension secteur (~) correcte est indiquée sur l’étiquette
du numéro de série, sur le panneau arrière. Le
branchement de l’amplificateur sur une tension secteur
incorrecte risque d’endommager l’appareil et
d’augmenter le risque d’électrocution.
La patte de châssis arrière peut servir à fixer le
connecteur d’alimentation CEI. Après avoir inséré le bloc
CEI dans la prise, utilisez un lien métallique ou un
dispositif similaire pour fixer le cordon à l’oreille du
châssis.
Appel de courant secteur (~)
Le tableau de droite indique l’appel de courant typique pour chaque
modèle sous la forme d’une fonction de la charge et du niveau de
puissance de sortie. L’unité de mesure est l’ampère (valeur efficace).
REMARQUE ! L’appel de courant indiqué correspondant à
une alimentation secteur de 120 V (~). Pour les modèles
de 230 V (~), multipliez les valeurs indiquées par 0,5.
•1/8 de puissance (bruit rose) représente un programme typique
avec limitation d’amplitude occasionnelle. Utilisez cette valeur
nominale pour la plupart des applications.
•1/3 de puissance (bruit rose) représente un programme sévère
avec forte limitation d’amplitude.
•Pleine puissance (régime sinusoïdal) représente une onde
sinusoïdale continue avec une limitation d’amplitude de 1 %.
•Modèles PLX 1802, PLX 2502, PLX 3102 et PLX 3602 : La
réduction thermique ou de surintensité limite la durée de
fonctionnement pleine puissance à 2 ohms. Limitation active à
long terme jusqu’à 30 A à 120 V.
•Modèles PLX 1104 et PLX 1804 : disjoncteur à long terme limité
à 15 A à 120 V.
Circulation d’air dans les amplificateurs QSC : l’air frais
est aspiré par l’arrière de l’amplificateur par le
ventilateur de refroidissement. L’air chaud est expulsé
par l’avant.
Aligner les lames du connecteur CEI sur les fentes de la
prise, puis le pousser fermement dans la prise CEI à
fond.
