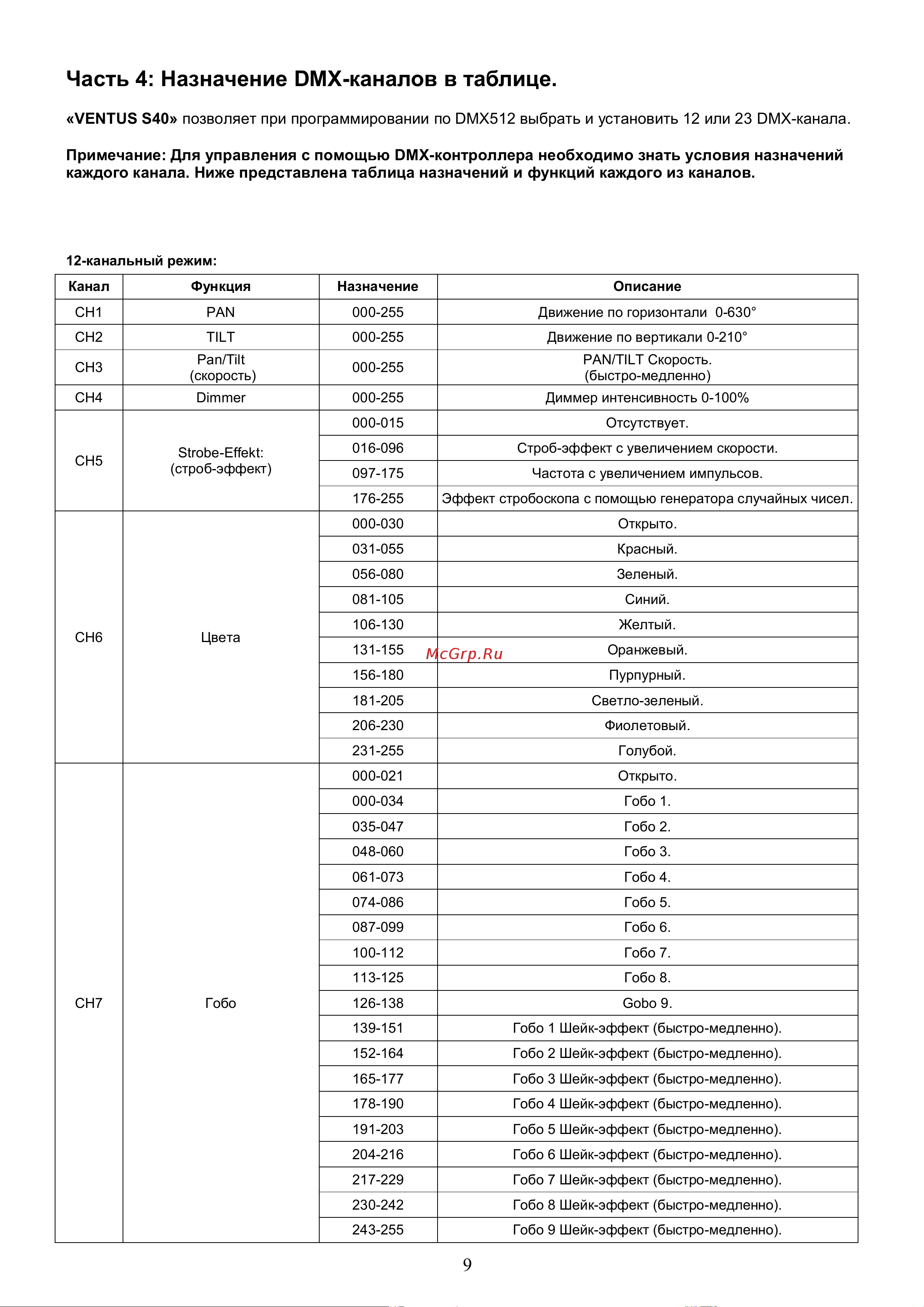

Involight Ventus S40 [10/18] Часть 4 назначение dmx каналов в таблице
![Involight Ventus S40 [10/18] Часть 4 назначение dmx каналов в таблице](/views2/1990508/page10/bga.png)
9
Часть 4: Назначение DMX-каналов в таблице.
«VENTUS S40» позволяет при программировании по DMX512 выбрать и установить 12 или 23 DMX-канала.
Примечание: Для управления с помощью DMX-контроллера необходимо знать условия назначений
каждого канала. Ниже представлена таблица назначений и функций каждого из каналов.
12-канальный режим:
Канал
Функция
Назначение
Описание
CH1
PAN
000-255
Движение по горизонтали 0-630°
CH2
TILT
000-255
Движение по вертикали 0-210°
CH3
Pan/Tilt
(скорость)
000-255
PAN/TILT Скорость.
(быстро-медленно)
CH4
Dimmer
000-255
Диммер интенсивность 0-100%
CH5
Strobe-Effekt:
(строб-эффект)
000-015
Отсутствует.
016-096
Строб-эффект с увеличением скорости.
097-175
Частота с увеличением импульсов.
176-255
Эффект стробоскопа с помощью генератора случайных чисел.
CH6
Цвета
000-030
Открыто.
031-055
Красный.
056-080
Зеленый.
081-105
Синий.
106-130
Желтый.
131-155
Оранжевый.
156-180
Пурпурный.
181-205
Светло-зеленый.
206-230
Фиолетовый.
231-255
Голубой.
CH7
Гобо
000-021
Открыто.
000-034
Гобо 1.
035-047
Гобо 2.
048-060
Гобо 3.
061-073
Гобо 4.
074-086
Гобо 5.
087-099
Гобо 6.
100-112
Гобо 7.
113-125
Гобо 8.
126-138
Gobo 9.
139-151
Гобо 1 Шейк-эффект (быстро-медленно).
152-164
Гобо 2 Шейк-эффект (быстро-медленно).
165-177
Гобо 3 Шейк-эффект (быстро-медленно).
178-190
Гобо 4 Шейк-эффект (быстро-медленно).
191-203
Гобо 5 Шейк-эффект (быстро-медленно).
204-216
Гобо 6 Шейк-эффект (быстро-медленно).
217-229
Гобо 7 Шейк-эффект (быстро-медленно).
230-242
Гобо 8 Шейк-эффект (быстро-медленно).
243-255
Гобо 9 Шейк-эффект (быстро-медленно).
