Involight Ventus XL [9/16] Назначение dmx каналов в таблице
![Involight Ventus XL [9/16] Назначение dmx каналов в таблице](/views2/1990510/page9/bg9.png)
8

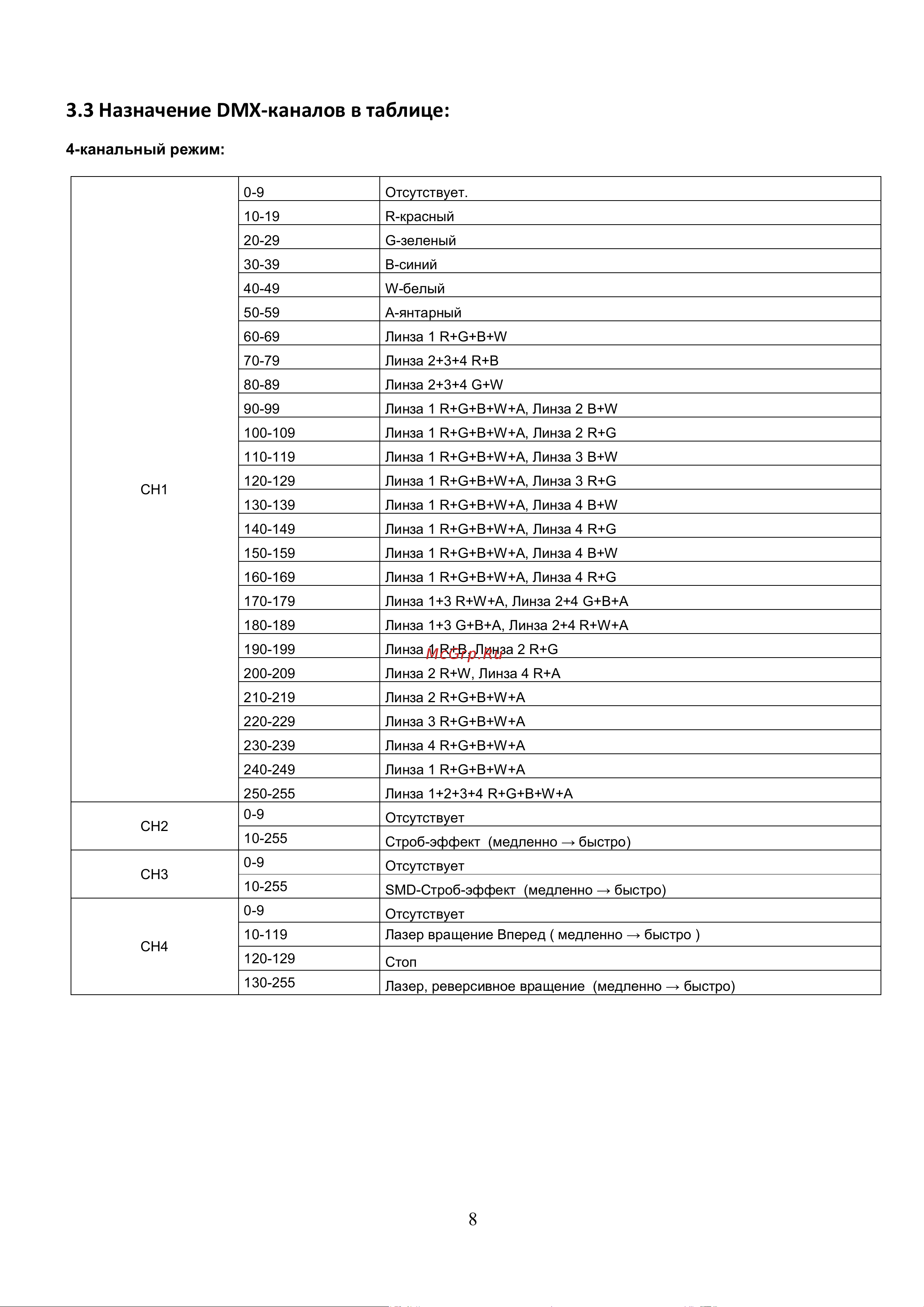

3.3 Назначение DMX-каналов в таблице:
4-канальный режим:
CH1
0-9
Отсутствует.
10-19
R-красный
20-29
G-зеленый
30-39
B-синий
40-49
W-белый
50-59
A-янтарный
60-69
Линза 1 R+G+B+W
70-79
Линза 2+3+4 R+B
80-89
Линза 2+3+4 G+W
90-99
Линза 1 R+G+B+W+A, Линза 2 B+W
100-109
Линза 1 R+G+B+W+A, Линза 2 R+G
110-119
Линза 1 R+G+B+W+A, Линза 3 B+W
120-129
Линза 1 R+G+B+W+A, Линза 3 R+G
130-139
Линза 1 R+G+B+W+A, Линза 4 B+W
140-149
Линза 1 R+G+B+W+A, Линза 4 R+G
150-159
Линза 1 R+G+B+W+A, Линза 4 B+W
160-169
Линза 1 R+G+B+W+A, Линза 4 R+G
170-179
Линза 1+3 R+W+A, Линза 2+4 G+B+A
180-189
Линза 1+3 G+B+A, Линза 2+4 R+W+A
190-199
Линза 1 R+B, Линза 2 R+G
200-209
Линза 2 R+W, Линза 4 R+A
210-219
Линза 2 R+G+B+W+A
220-229
Линза 3 R+G+B+W+A
230-239
Линза 4 R+G+B+W+A
240-249
Линза 1 R+G+B+W+A
250-255
Линза 1+2+3+4 R+G+B+W+A
CH2
0-9
Отсутствует
10-255
Строб-эффект (медленно → быстро)
CH3
0-9
Отсутствует
10-255
SMD-Строб-эффект (медленно → быстро)
CH4
0-9
Отсутствует
10-119
Лазер вращение Вперед ( медленно → быстро )
120-129
Стоп
130-255
Лазер, реверсивное вращение (медленно → быстро)
