Часть 3: Функции.

3.1 управление:

INVOLIGHT „VENTUS M“, это светодиодный лучевой эффект с возможностью управления по

протоколу DMX-512. Световой прибор «VENTUS M» сочетает в себе Flower-эффект, стробоскоп,

лазер. Он может управляться по 4 или 8 каналам DMX, а также используется в режиме «авто», от

звуковой активации или с помощью функции Master/Slave. Прибор включается через сетевой

разъем и подключается с помощью прилагаемого кабеля питания к электрической сети. Вы можете

настроить различные режимы работы на дисплее в меню „VENTUS M“ либо управлять им с любого

стандартного DMX-контроллера.

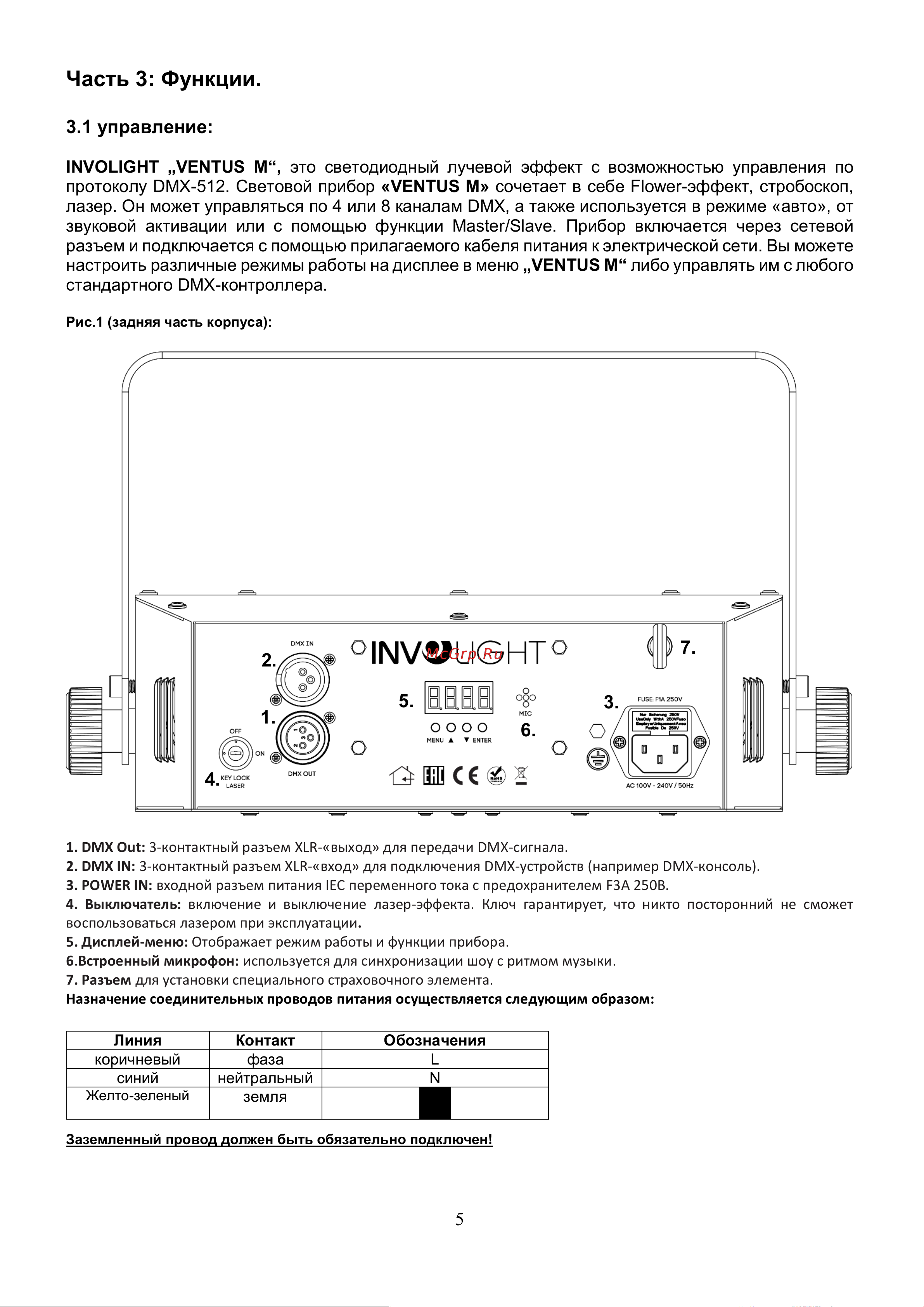

Рис.1 (задняя часть корпуса):

1. DMX Out: 3-контактный разъем XLR-«выход» для передачи DMX-сигнала.

2. DMX IN: 3-контактный разъем XLR-«вход» для подключения DMX-устройств (например DMX-консоль).

3. POWER IN: входной разъем питания IEC переменного тока с предохранителем F3A 250В.

4. Выключатель: включение и выключение лазер-эффекта. Ключ гарантирует, что никто посторонний не сможет

воспользоваться лазером при эксплуатации.

5. Дисплей-меню: Отображает режим работы и функции прибора.

6.Встроенный микрофон: используется для синхронизации шоу с ритмом музыки.

7. Разъем для установки специального страховочного элемента.

Назначение соединительных проводов питания осуществляется следующим образом:

Заземленный провод должен быть обязательно подключен!

Линия

Контакт

Обозначения

коричневый

фаза

синий

нейтральный

Желто-зеленый

земля
