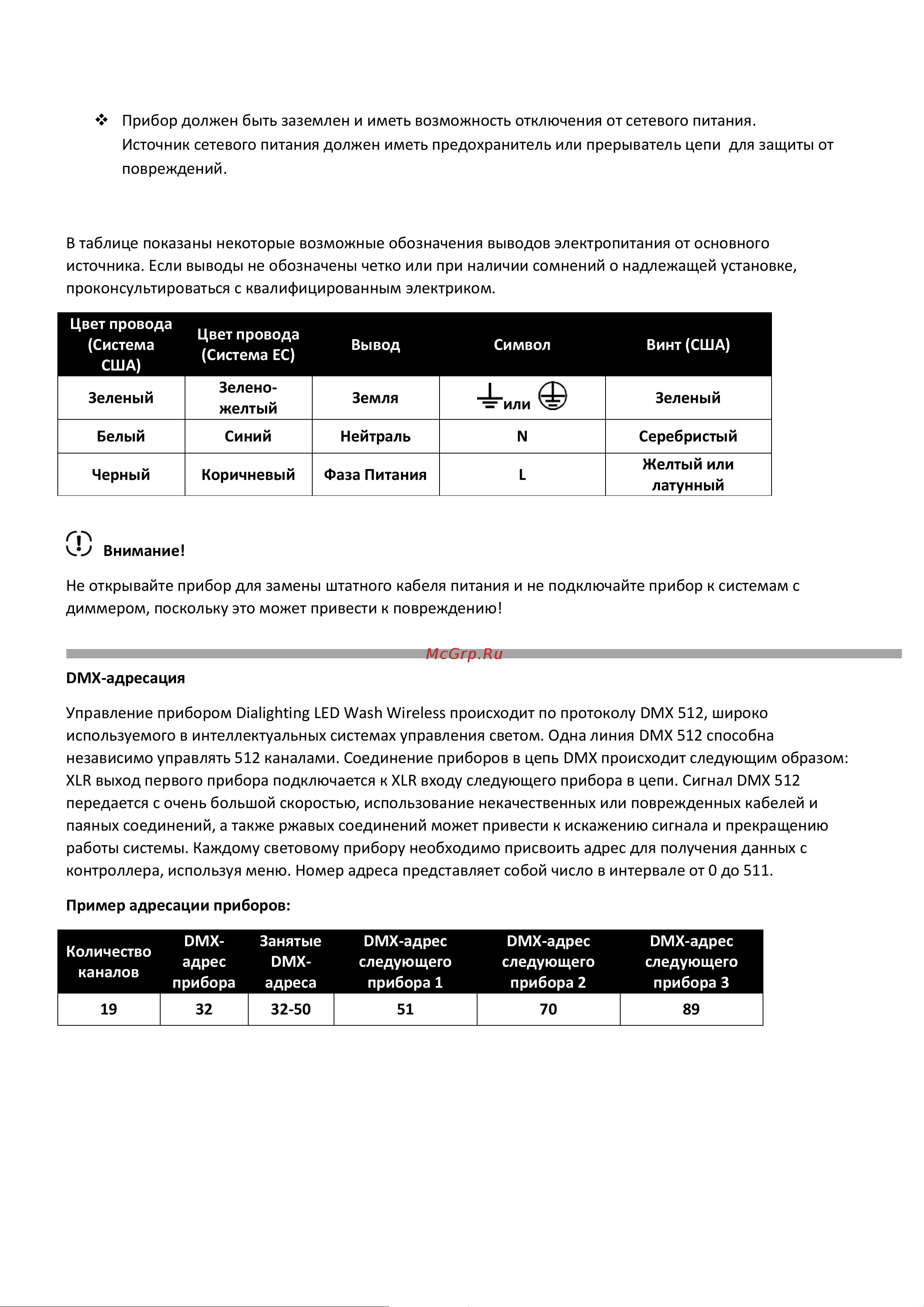

![DIALIGHTING LED Wash Wireless Руководство по эксплуатации онлайн [6/11] 758808](/views2/1990523/page6/bg6.png)
Прибор должен быть заземлен и иметь возможность отключения от сетевого питания.
Источник сетевого питания должен иметь предохранитель или прерыватель цепи для защиты от
повреждений.
В таблице показаны некоторые возможные обозначения выводов электропитания от основного
источника. Если выводы не обозначены четко или при наличии сомнений о надлежащей установке,
проконсультироваться с квалифицированным электриком.
Цвет провода
(Система
США)
Цвет провода
(Система ЕС)
Вывод
Символ
Винт (США)
Зеленый
Зелено-
желтый
Земля
или
Зеленый
Белый
Синий
Нейтраль
N
Серебристый
Черный
Коричневый
Фаза Питания
L
Желтый или
латунный
Внимание!
Не открывайте прибор для замены штатного кабеля питания и не подключайте прибор к системам с
диммером, поскольку это может привести к повреждению!
DMX-адресация
Управление прибором Dialighting LED Wash Wireless происходит по протоколу DMX 512, широко
используемого в интеллектуальных системах управления светом. Одна линия DMX 512 способна
независимо управлять 512 каналами. Соединение приборов в цепь DMX происходит следующим образом:
XLR выход первого прибора подключается к XLR входу следующего прибора в цепи. Сигнал DMX 512
передается с очень большой скоростью, использование некачественных или поврежденных кабелей и
паяных соединений, а также ржавых соединений может привести к искажению сигнала и прекращению
работы системы. Каждому световому прибору необходимо присвоить адрес для получения данных с
контроллера, используя меню. Номер адреса представляет собой число в интервале от 0 до 511.
Пример адресации приборов:
Количество
каналов
DMX-
адрес
прибора
Занятые
DMX-
адреса
DMX-адрес
следующего
прибора 1
DMX-адрес
следующего
прибора 2
DMX-адрес
следующего
прибора 3
19
32
32-50
51
70
89
