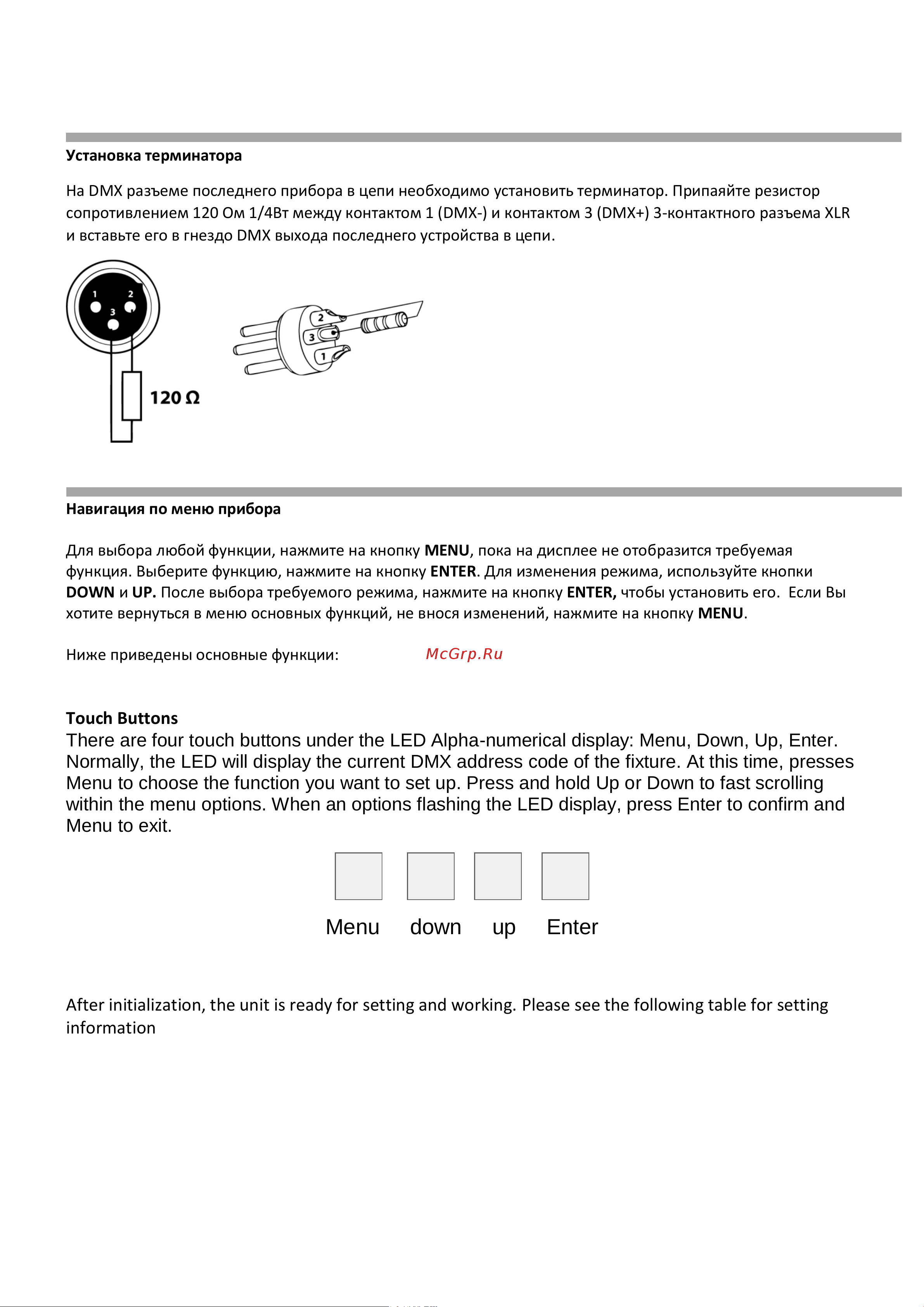

Установка терминатора

На DMX разъеме последнего прибора в цепи необходимо установить терминатор. Припаяйте резистор

сопротивлением 120 Ом 1/4Вт между контактом 1 (DMX-) и контактом 3 (DMX+) 3-контактного разъема XLR

и вставьте его в гнездо DMX выхода последнего устройства в цепи.

Навигация по меню прибора

Для выбора любой функции, нажмите на кнопку MENU, пока на дисплее не отобразится требуемая

функция. Выберите функцию, нажмите на кнопку ENTER. Для изменения режима, используйте кнопки

DOWN и UP. После выбора требуемого режима, нажмите на кнопку ENTER, чтобы установить его. Если Вы

хотите вернуться в меню основных функций, не внося изменений, нажмите на кнопку MENU.

Ниже приведены основные функции:

Touch Buttons

There are four touch buttons under the LED Alpha-numerical display: Menu, Down, Up, Enter.

Normally, the LED will display the current DMX address code of the fixture. At this time, presses

Menu to choose the function you want to set up. Press and hold Up or Down to fast scrolling

within the menu options. When an options flashing the LED display, press Enter to confirm and

Menu to exit.

Menu down up Enter

After initialization, the unit is ready for setting and working. Please see the following table for setting

information
