FONCTIONS DU PANNEAU AVANT
1

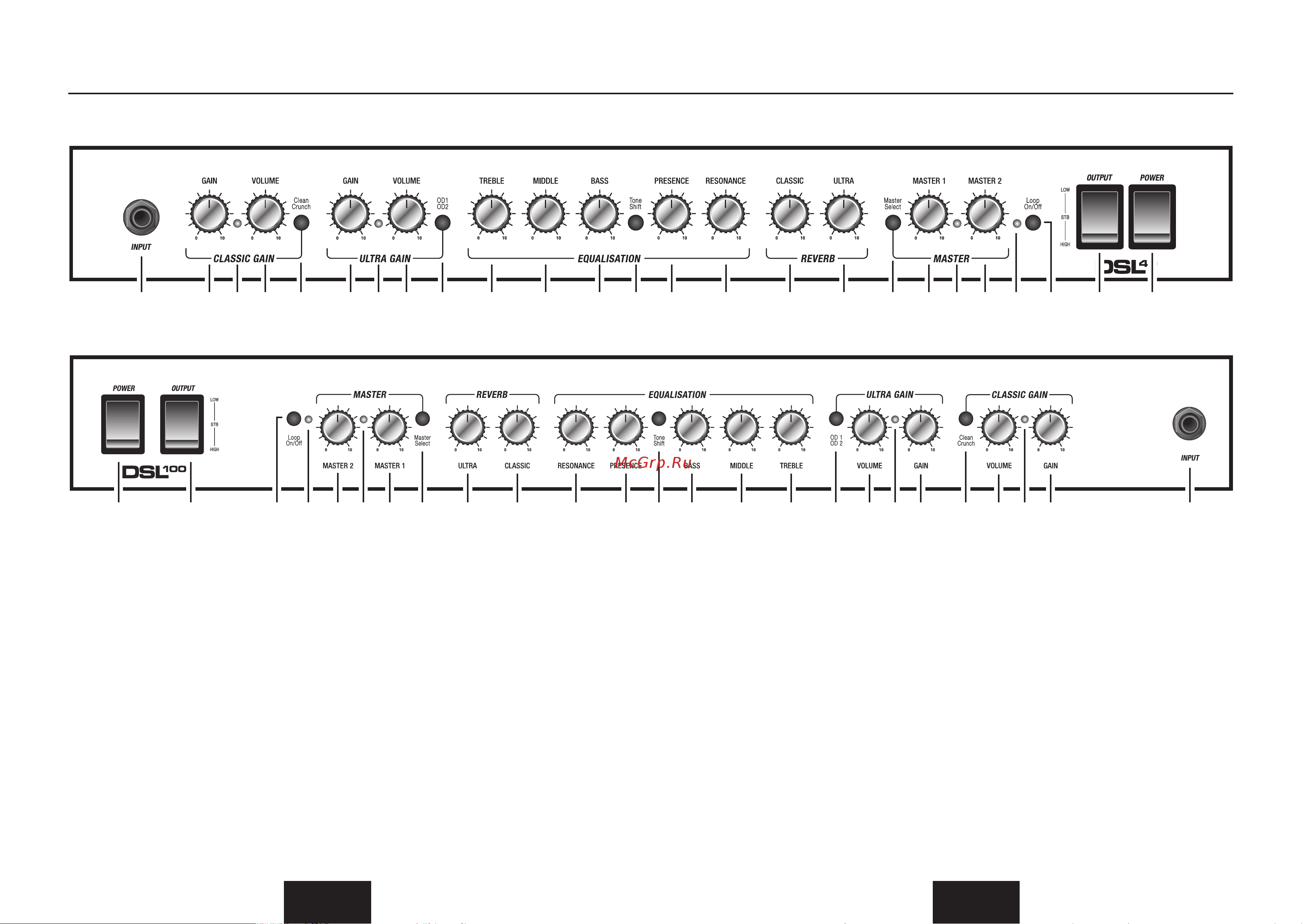

DSL40CR PANNEAU AVANT
DSL100HR PANNEAU AVANT
2 3 4 5 6 7 8 9 10 11 12 13
FRANÇAIS FRANÇAIS
23
14 15
141516181920 17
16
21222425
17 18 19 20
12345678910111213
21 22 23 24 25
1. INPUT (Entrée)
Prise jack d'entrée pour votre câble de
guitare. Uliser un câble blindé de bonne
qualité pour éviter toute friture.
CANAL DE GAIN CLASSIQUE
2. GAIN (Gain)
Permet de contrôler le gain du canal de
GAIN CLASSIQUE. Alors que la quanté de
gain augmente, le niveau de distorsion dans
le son augmente également.
3. VOYANT LED DE STATUT DE MODE
Ce voyant LED s'allume en vert pour
indiquer que le mode CLEAN est
séleconné, et en rouge pour indiquer que
le mode CRUNCH est séleconné.
4. VOLUME (Volume)
Permet de contrôler le volume pour le
canal de GAIN CLASSIQUE.
5. CLEAN/CRUNCH (Clean / Crunch)
Appuyer pour séleconner le mode CLEAN
ou CRUNCH. Les deux modes du canal de
GAIN CLASSIQUE vous fait passer de sons
clean à des sons en overdrive.
ULTRA GAIN CHANNEL
6. GAIN (Gain)
Contrôle le niveau de gain pour le canal
GAIN ULTRA. Alors que la quanté de gain
augmente, le niveau de distorsion dans le
son augmente également.
7. VOYANT LED DE STATUT DE MODE
Ce voyant LED s'allume en vert pour
indiquer que le mode OD1 est séleconné,
et en rouge pour indiquer que le mode OD2
est séleconné.
8. VOLUME (Volume)
Permet de contrôler le volume pour le
canal de GAIN ULTRA.
9. OD1/OD2
Appuyer pour séleconner le mode
OD1 ou OD2. Les deux modes du canal
GAIN ULTRA permeent de passer d'un
overdrive ouvert ) gain élevé à un son aux
médiums boostées, avec des possibilités de
gain encore plus élevé.
REMARQUES SUR L'UTILISATION DES CANAUX
ET DES MODES :
Le canal est séleconné automaquement
lorsqu'on enfonce un commutateur de mode :
Clean/Crunch ou OD1/OD2.
Lorsqu'on séleconne un canal, son mode
précédent, sa boucle FX et son volume master
sont acvés.
On peut aussi séleconner le canal par le
biais du pédalier à va-et-vient fourni. Lorsque
le pédalier à va-et-vient est connecté, le
commutateur de mode du panneau avant
(Clean/Crunch ou OD1/OD2) n'est acf que
sur le canal séleconné.
Uliser le pédalier à 6 boutons (PEDL-91016)
oponnel pour commuter entre les canaux,
entre les modes et autres : consulter la secon
PÉDALIER DSL du présent manuel pour plus
d'informaons.
