26. MAINS INPUT (Entrée secteur)
Raccorde l'amplicateur à la source
d'alimentaon secteur.
Remarque : La prise d'ENTRÉE SECTEUR
comporte un comparment fusible intégré.
Vérier que la valeur des fusibles de rechange
correspond à l'équee sur le panneau arrière
de l'amplicateur. Vous DEVEZ TOUJOURS
éteindre et débrancher l'amplicateur avant
d'accéder au comparment fusible. En cas de
doute, demander conseil à votre revendeur
Marshall.
27. MIDI IN (Entrée MIDI)
Brancher votre périphérique MIDI à la
prise d'entrée MIDI IN.
Remarque : L'amplicateur n'accepte que les
données entrantes, et ne peut pas envoyer de
commandes MIDI.
On peut régler le canal, le statut de la
BOUCLE et le volume MASTER via par
messages MIDI.
Les commandes MIDI permeent la
commande à distance de certaines
foncons du panneau avant (consulter le
tableau de mise en œuvre de MIDI à la n
du présent manuel).
Le canal de récepon MIDI est réglé
en usine sur le canal 1. Pour le régler
sur un autre canal, maintenir appuyé
le commutateur Boucle Marche/Arrêt
(Foncon du panneau avant #23) tout en
démarrant l'amplicateur pour acver
le mode d'aente MIDI. Le voyant LED
clignote alors jusqu'à ce qu'une commande
MIDI valide soit reçue. Le canal de
récepon MIDI est alors réglé sur le canal
de cee commande.

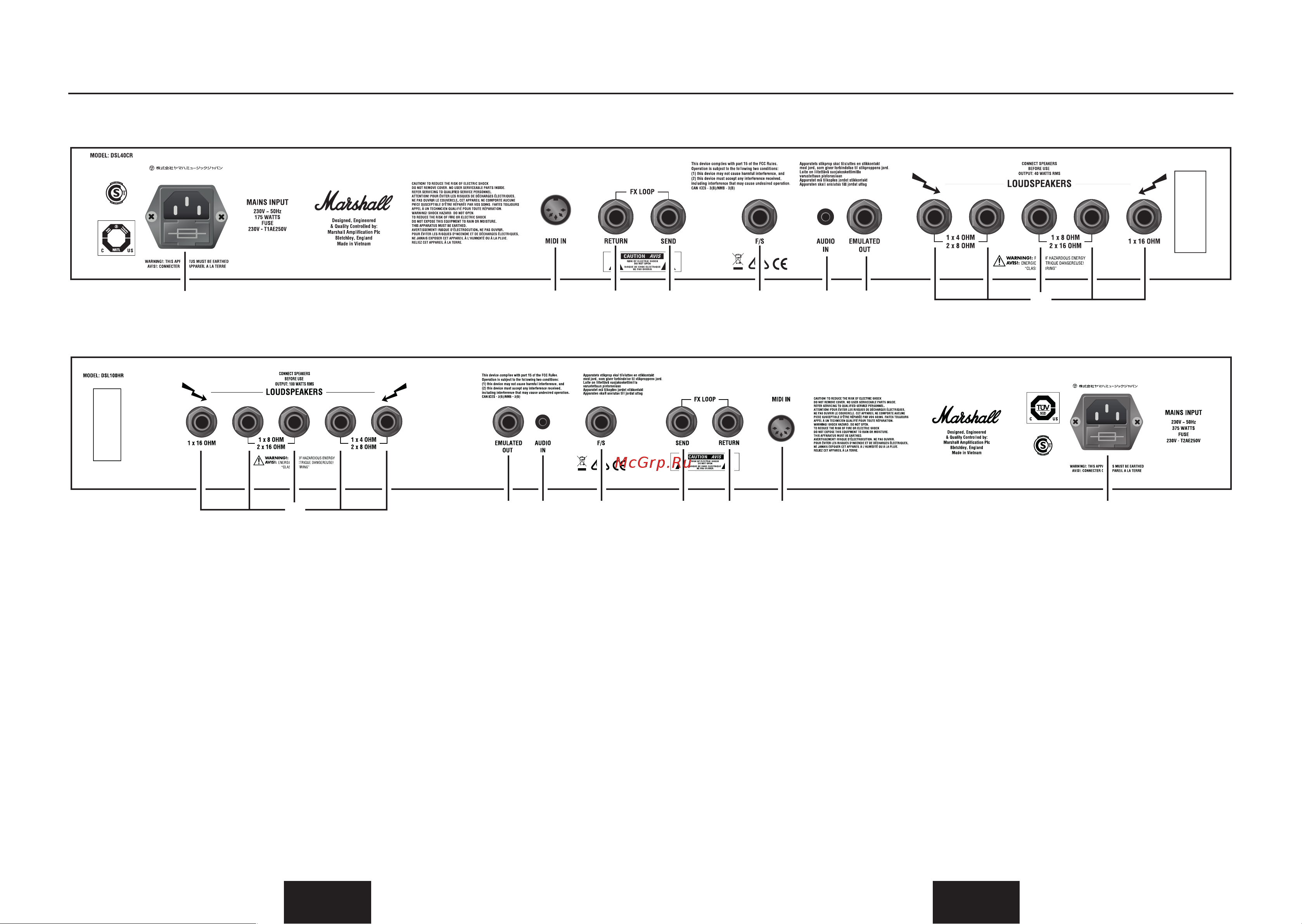

FONCTIONS DU PANNEAU ARRIÈRE
DSL40CR PANNEAU ARRIÈRE
DSL100HR PANNEAU ARRIÈRE
FRANÇAIS FRANÇAIS
2827
26
Pour séleconner Récepon MIDI
OMNI, régler l'amplicateur sur le mode
d'aente MIDI puis maintenir appuyé
le commutateur de Sélecon Master
(Foncon du panneau avant #18) jusqu'à ce
que son voyant LED clignote.
Remarque : Lorsque le pédalier à va-et-vient
est connecté, l'amplicateur ne réagit à aucun
message MIDI.
28. FX LOOP RETURN (Retour de boucle
d’effets)
Raccorder la sore d'une pédale ou d'un
processeur FX externe.
29. FX LOOP SEND (Envoi de boucle d’effets)
Raccorder l'entrée d'une pédale ou d'un
processeur FX externe.
30. F/S (Pédalier)
Raccorder le pédalier à va-et-vient fourni
ou le pédalier à 6 boutons oponnel ici.
31. AUDIO IN (Entrée Audio)
Raccorder un périphérique ici pour vos
répéons ou pour jouer sur de la musique.
32. EMULATED OUT (Sortie émulée)
Sore de ligne émulée pour casque ou
connexion à un mélangeur. Le DSL est
équipé d'une sore émulée haute qualité
qui ulise une émulaon de caisson studio
de concepon Soube. Ainsi, votre casque
et votre signal de sore de cee prise
vous orent le meilleur ton possible pour
répéter ou vous enregistrer.
Remarque :
L'ulisaon de la SORTIE ÉMULÉE
ne vous dispense pas d'uliser une charge
de haut-parleur à raccorder à l'amplicateur
2933 31 2830 2732 26
31
3029
32 33
