8 EUROPOWER PMP6000/PMP4000/PMP1000 Руководство пользователя

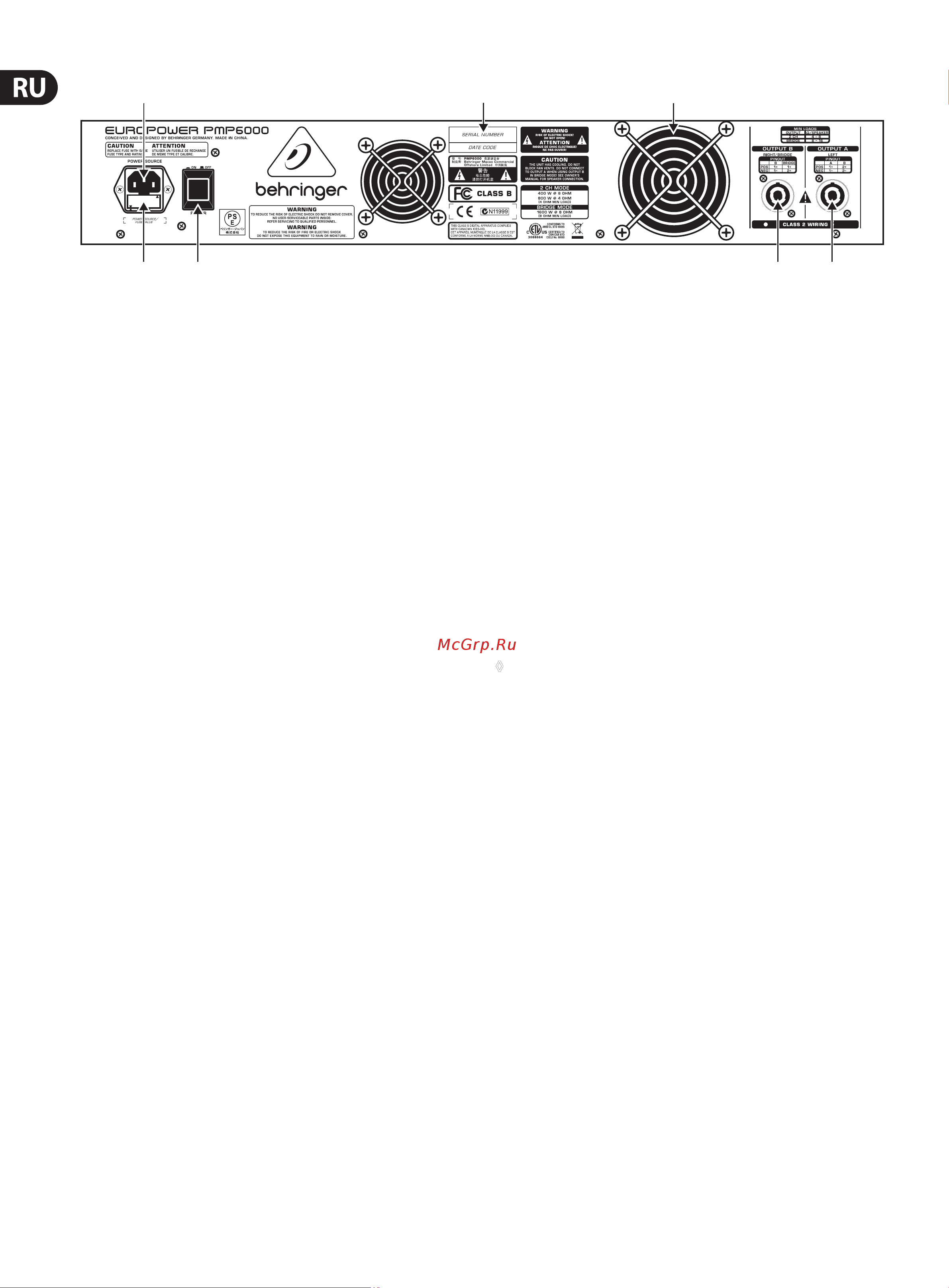

EUROPOWER PMP6000 REAR PANEL
(66) (69) (70)
(71)(72)(68)(67)
2. Элементы Управления
В следующих разделах детально описаны все функции Вашего Power Mixer.
Одновременно с руководством необходимо смотреть соответствующее
приложение с иллюстрациями.
2.1 Моно- и стереоканалы
(1) При помощи регулятора GAIN Вы устанавливаете уровень входного
сигнала. Когда Вы подключаете или отключаете источник внешнего
сигнала, то регулятор должен быть установлен в крайнее левое
положение. Регулятор GAIN устанавливает мощность сигнала как от
микрофона, так и от линейного входа (LINE). Окрашенная чёрным
цветом шкала обозначает усиление сигнала от микрофона (+10 …
+60 дБ на канал при системе предварительного усиления XENYX MIC
PREAMPS и 0 … +40 дБ при традиционном микрофонном входе;
толькоPMP1000, каналы 5/6 и 7/8).
Шкала „LINE“ обозначает чувствительность линейного входа от
+10 до -40 дБ.
PMP1000: Для комбинированных моно/стерео каналов 5/6 и 7/8
чувствительность составляет +20 … -20 дБ.
(2) Светодиод LEVEL SET загорается в том случае, если достигается
оптимальный рабочий уровень мощности.
(3) Моноканалы Power Mixer имеют встроенный фильтр LOW CUT,
припомощи которого возможно отсечение нежелательных
низкочастотных включений в основной сигнал (например при
подключении микрофона).
(4) PMP4000/PMP6000 (стереоканалы): посредством нажатия на
переключатель A/B Вы выбираете между 6,3 мм штекером или
штекером с защёлкой. В положении „A“ активен первый вариант,
вположении „B“ второй.
(5) Регулятор HIGH секции EQ отвечает за высокие частоты
текущегоканала.
(6) При помощи регулятора MID Вы можете увеличить или уменьшить
уровень средних частот.
(7) PMP6000: для среднего диапазона моноканалов PMP6000 имеет
функцию бипараметрического регулирования звука от 100 Гц до 8 кГц.
При помощи MID-регулятора Вы можете повысить или понизить
уровень, при помощи FREQ-регулятора Вы задаёте частоту.
Эквалайзер стереоканалов естественно стереофонический.
Границы высоких, средне-высоких, средне-низких и низких частот -
соответственно 12 кГц, 3 кГц, 400 Гц и 80 Гц.
(8) При помощи LOW- регулятора Вы можете повысить или понизить
уровень низких частот.
(9) При помощи MON-регулятора Вы можете выбрать долю мощности
канала в миксе.
(10) PMP4000 и PMP6000 имеют также второй MON-регулятор (MON2),
при помощи которого регулируется доля мощности канала на
второйдорожке.
(11) FX-регулятор определяет уровень сигнала, исходящего по текущему
каналу на интегрированный эффект-процессор и одновременно на
выход FX SEND (смотрите (64)).
(12) PMP6000 имеет для этой цели два регулятора (FX 1 и FX 2),
благодарячему Вы можете использовать два эффекта одновременно.
Соответственно имеется две дорожки записи эффектов,
проигрываемых через комбинированный выход (смотрите (46) и (64)).
◊ Пожалуйста, обратите внимание на то, что эффект-процессор не
слышен, если регуляторы FX TO MON/MAIN (40), (41), (42) находятся в
крайнем левом положении.
(13) Πри помощи PAN-регулятора (панорама) определяется позиция
сигпала канала в основном стереомиксе.
(14) BAL-регулятор (баланс) в стереоканалах функционально соответствует
PAN-регулятору в моноканалах. Он определяет соотношение уровней
правого и левого входного канала перед передачей обоих сигналов на
основной стереовыход.
(15) PMP4000/PMP6000: при нажатии выключателя PFL (Pre Fader
Listening предварительно прослушивание) уровень входного
сигнала отображается слева посредством светодиодов (34).
Установитеоптимальный уровень входного сигнала (0 дБ) припомощи
GAIN-регулятора (1). При активации PFL-функции загорается
соответствующий светодиод.
Если светодиод LEVEL SET LED (2) горит длительное время, то это
означает, что вы работаете при оптимальном уровне входного сигнала.
Если горит светодиод CLIP, то уровень входного сигнала очень высокий и
необходимо его понижение при помощи GAIN-регулятора. Допускается
кратковременное загорание светодиода CLIP при достижении уровнем
пиковых значений, но ни в коем случае его продолжительно горение.
(16) При помощи выключателя MUTE канал в основном миксе отключается.
Исходные сигналы (дорожки) при этом активны. Если выключатель
MUTE нажат, то горит соответствующий контрольный светодиод.
(17) Ползунковый регулятор определяет уровень сигнала канала в
основном миксе.
