Behringer PMP1680S [10/15] Примеры кабельных соединений

10 EUROPOWER PMP1680S/PMP980S/PMP960M Руководство пользователя

EUROPOWER PMP980S/PMP1680S

OUPUT A 1+ 1- 2+ 2-

MAIN L POS NEG – –

MON POS NEG – –

OUTPUT B – – POS NEG

OUTPUT B 1+ 1- 2+ 2-

MAIN R POS NEG – –

MONO POS NEG – –

BRIDGE POS – NEG –

EUROPOWER PMP960M

OUTPUT A 1+ 1- 2+ 2-

MAIN MONO POS NEG – –

MON POS NEG – –

BRIDGE – – – –

OUTPUT B 1+ 1- 2+ 2-

MAIN MONO POS NEG – –

MAIN POS NEG – –

BRIDGE POS – NEG –

Таб. 4.1: Назначение контактов выхода на акустическую систему (распиновка)

Рис. 4.7: Speakon-штекер и его распиновка

OUTPUT B

BRIDGE

1- 1-

8 Ω

4 Ω

8 Ω

4 Ω

16 Ω

8 Ω

OUTPUT B

5. Примеры Кабельных

Соединений

При таком варианте использования переключатель режимов работы

POWER AMP (28) микшера PMP980S/PMP1680S должен быть переведeн в

верхнее положение (MAIN или MAIN L/MAIN R). По выходам А и В основной

стереосигнал подаeтся к акустическим системам. Через мониторный

Preamp-выход сигнал подаeтся на две параллельные активные

акустические системы, являющиеся мониторными колонками на сцене.

При помощи двух ножных выключателей включаются или отключаются

эффект-процессоры. Для микшера PMP960M данный пример не может быть

реализован, так как невозможна его эксплуатация в стерео-режиме.

Loudspeaker (F.O.H. mix)

PMP1680S

2 x BEHRINGER EUROLIVE

Stack (B1800X & B1220, both passive)

Loudspeaker connection (monitor mix)

2 x BEHRINGER B215A (active)

PMP1680S Front Panel

(excerpt)

Dual footswitch

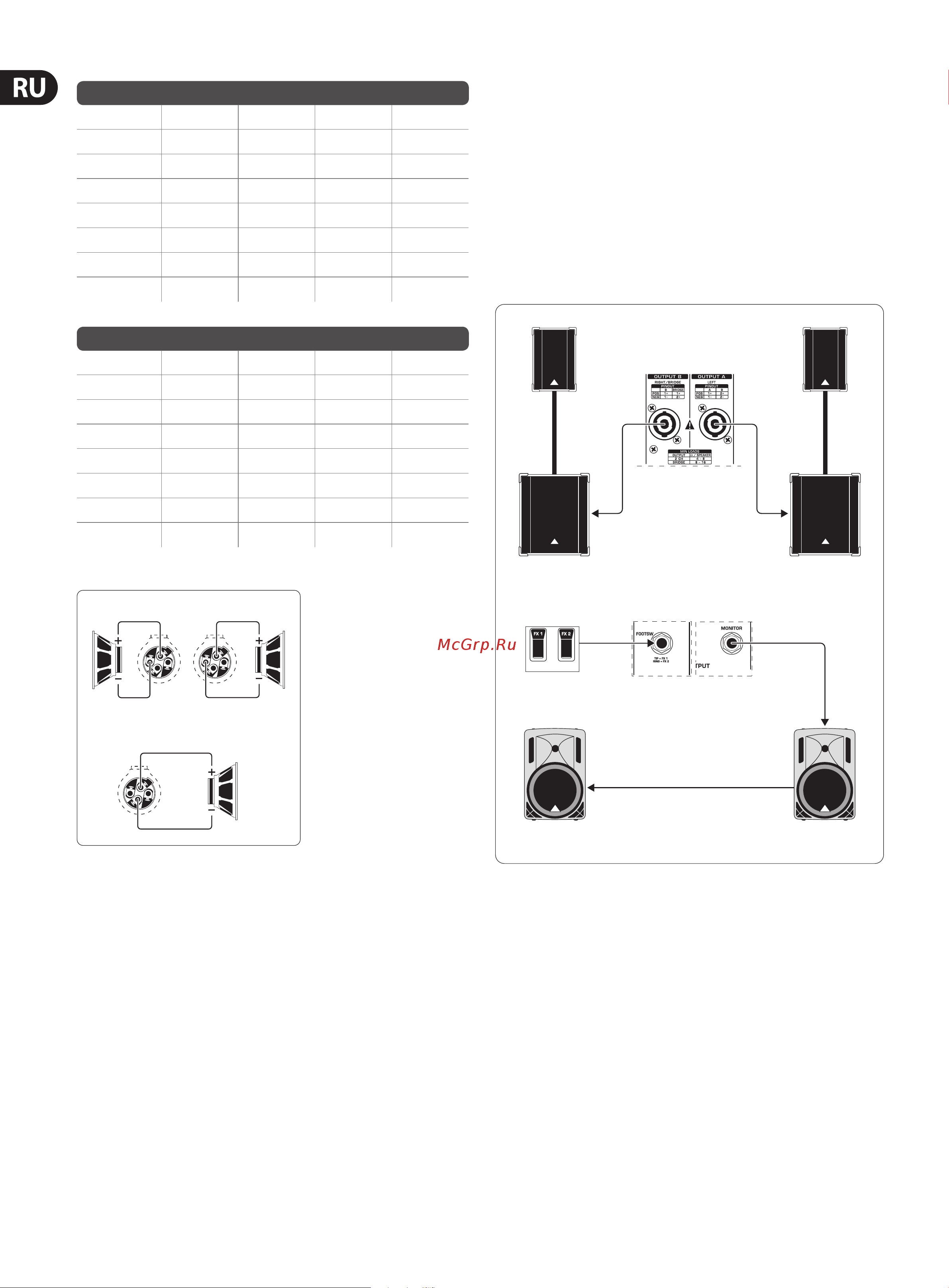

Рис. 5.1: EUROPOWER-микшер в качестве стереоусилителя
