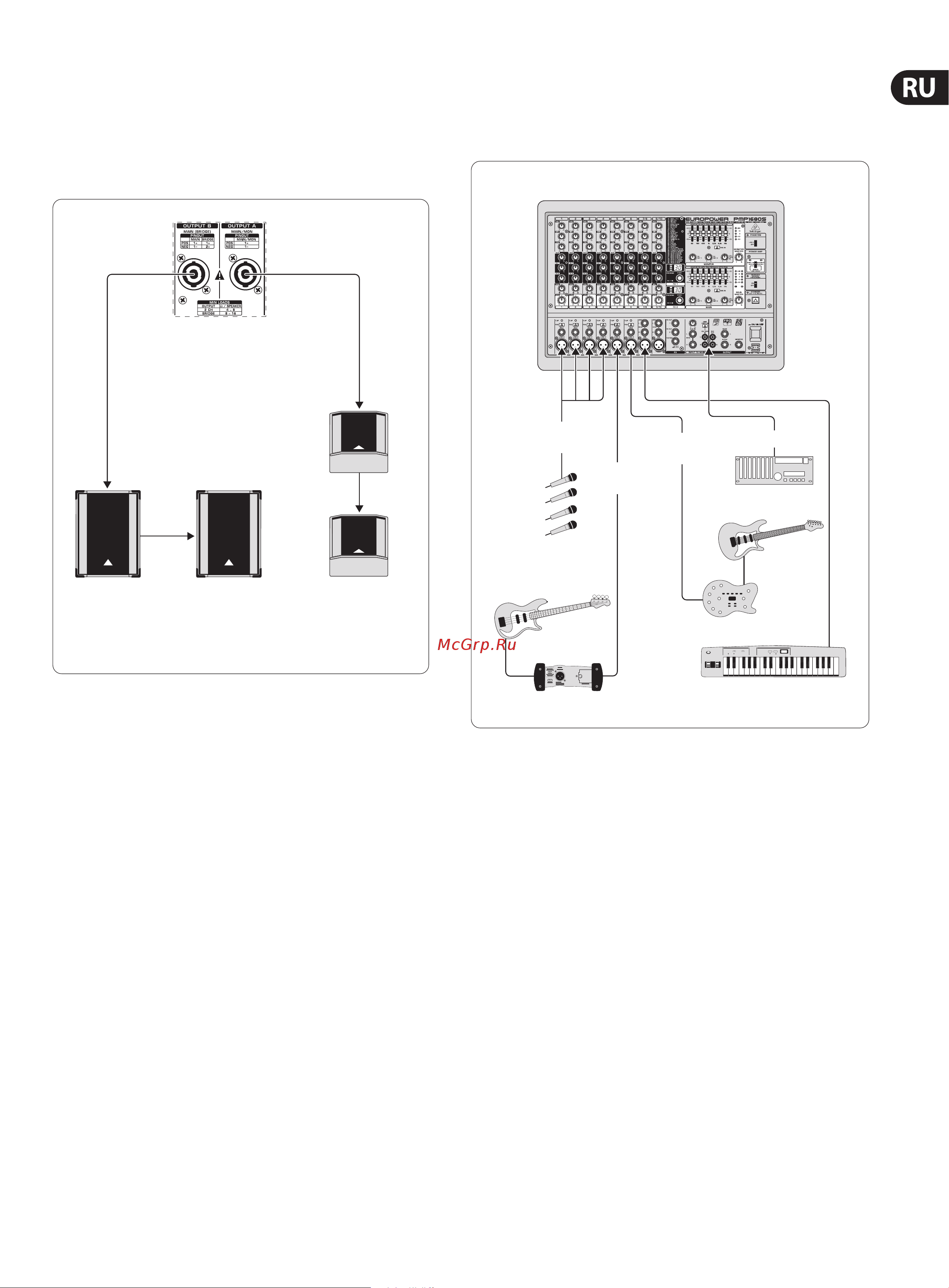

11 EUROPOWER PMP1680S/PMP980S/PMP960M Руководство пользователя
Данный пример может быть реализован как для PMP980S/PMP1680S,
таки для PMP960M. Для работы в данном режиме переключатель
POWERAMP(28) микшера PMP960M должен быть переведeн в нижнее
положение, амикшера PMP980S/PMP1680S – в среднее. На оба
выхода на акустические системы раздельно подаются основной и
мониторныйсигналы.
Loudspeaker connection for F.O.H and
monitor mix (mono)
PMP960M Rear Panel
(excerpt)
2 x BEHRINGER
EUROLIVE F1520
(passive)
2 x BEHRINGER EUROLIVE B1520
(passive)
Рис. 5.2: EUROPOWER микшер как двойной моноуилитель (пример)
На данном рисунке изображается возможное размещение каналов
PowerMixers. Здесь охватывается подключение моно- и стереоисточников
с дополнительным использованием деки (вход/выход Tape In/Out)
длявключения в основной микс.
EUROPOWER PMP1680S
Stereo channel 7/8
Dat recorder
Electric
guitar
V-AMP2
Keyboard
Vocal mics
Electric
bass
DI box
Mono
channel 5
Mono
channels 1-4
Mono
channel 6
Tape In/Out
Рис. 5.3: Стандартное исполнение (пример)
