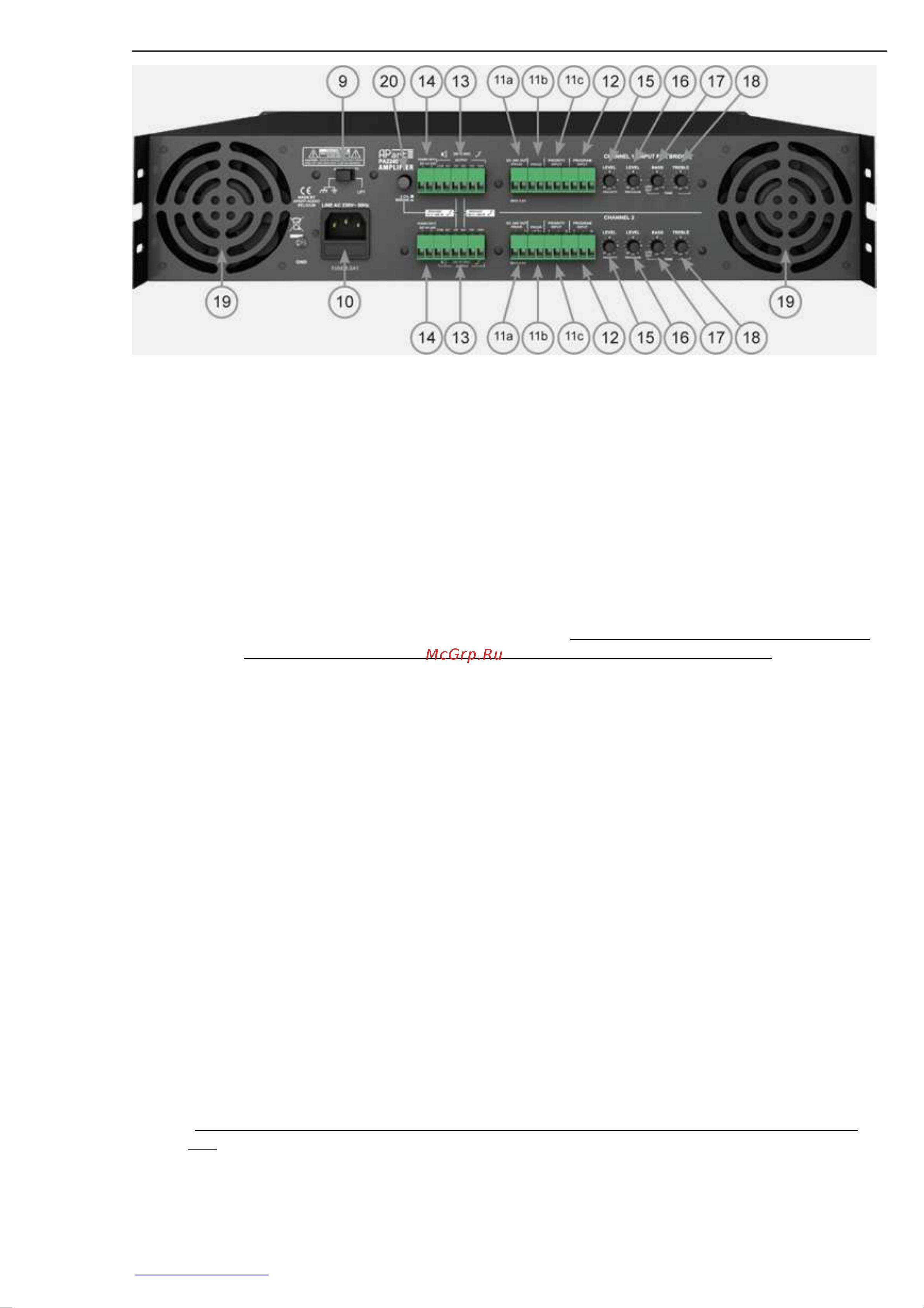

9. Переключатель AUDIO GND LIFT служит для отключения "земли" аудио цепей от

"земли" цепи питания. Используйте этот переключатель при возникновении помех

и шумов

10. Разъем для подключения шнура питания с предохранителем 8A 250V

11. Приоритетный вход и клеммы управления приоритетом

a. Выход DC 24V OUTPUT PRIOR предназначен для подачи сигналов управления

приоритом локальным устройствам (например аттенюаторам), при

приоритетного входа на выходе DC 24V OUTPUT PRIOR появляется

напряжение 24 В (max 0.6A)

b. Контакты управления приоритетом. При замыкании этих контактов

активируется приоритетный вход (11c) и , одновременно, на контакты (11a)

подается управляющее напряжение 24 В

c. Приоритетный балансный аудио вход линейного уровня, служит для

оповещения в чрезвычайной ситуации. Это линейный аудио вход, к нему не

может подключаться микрофон без предварительного усиления!

12. Программный балансный аудио вход линейного уровня служит для подключения

источника музыкального сопровождения

13. Выходы для подключения громкоговорителей. Для низкоомного выхода

используйте клеммы COM и 4Ω. Для подключения к трансляционным линиям 35, 50,

70 или 100 В используйте клеммы COM и 35, 50, 70 или 100 соответственно. Не

используйте одновременно разные выходы для одного канала

14. Клеммы подключения аварийного источника питания =24В 6.5А. Имейте ввиду, что

выходная мощность усилителя при использовании аварийного источника питание

будет несколько ниже номинальной

15. Регулятор громкости приоритетного входа (11c). Этот вход активируется только при

замыкании контактов (11b)

16. Регулятор громкости программного входа (12)

17. Регулятор настройки уровня нижних частот. Центральная позиция регулятора

соответствует ровной АЧХ. При использовании усилителя в трансляционной линии

100 В настоятельно рекомендуется установить этот регулятор в положение LO CUT,

так как увеличение уровня нижних частот может привести к перегрузке усилителя.

18. Регулятор настройки уровня верхних частот. Центральная позиция регулятора

соответствует ровной АЧХ

19. Вентиляционные отверстия. Следите за тем, чтобы вентиляционные отверстия

всегда были открыты и ни что не препятствовало свободному движению воздуха

20. Кнопка включения мостового режима. Мощность усилителя в мостовом режиме

составляет 480Вт/100В. Для подключения громкоговорителей в мостовом режиме

используйте следующие клеммы: для 100 В линии - клеммы 50V 1 и 2 каналов, для

70 В линии - клеммы 35V 1 и 2 каналов, для громкоговорителя с импедансом 8 Ом

(минимальная нагрузка в мостовом режиме для низкоомного выхода составляет 8

Ом!) - клеммы 4Ω. В мостовом режиме используется вход 1 канала
