Invotone MX12 [11/16] Распайка коммутационных кабелей и разъёмов

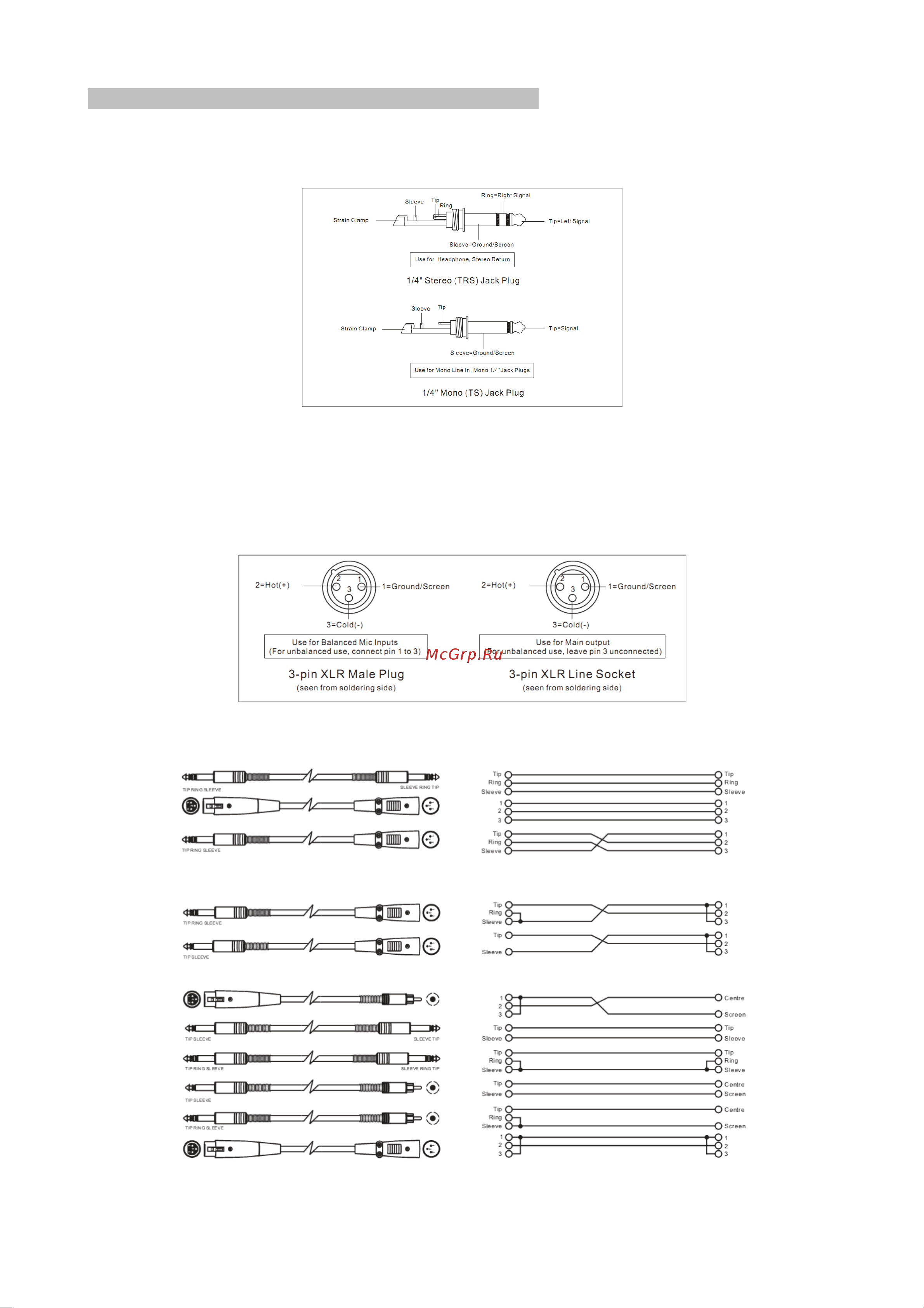

6. Распайка коммутационных кабелей и разъёмов

Вы можете коммутировать источники аудио сигнала с не балансными разъемами к балансным входам и

выходам. Обратите внимание на приведённые ниже схемы.

• Для разъёмов 1/4'' Джек

Tip — Наконечник, Ring – Кольцо, Sleeve — Корпус

Входные/выходные разъёмы Джек TRS: Tip — (+ сигнала), Ring — (- сигнала), Sleeve – (Экран/Земля)

Входные/выходные разъёмы Джек TS: Tip — (+ сигнала), Sleeve – (Экран/Земля)

Разъём для подключения наушников: Tip — (левый канал), Ring — (правый канал), Sleeve – (Экран/Земля)

• Для разъёмов XLR

Входные выходные разъёмы XLR: 1 — (Экран/Земля), 2 - (+ сигнала), 3 - (- сигнала)

БАЛАСНЫЕ КАБЕЛИ

НЕБАЛАНСНЫЕ КАБЕЛИ
