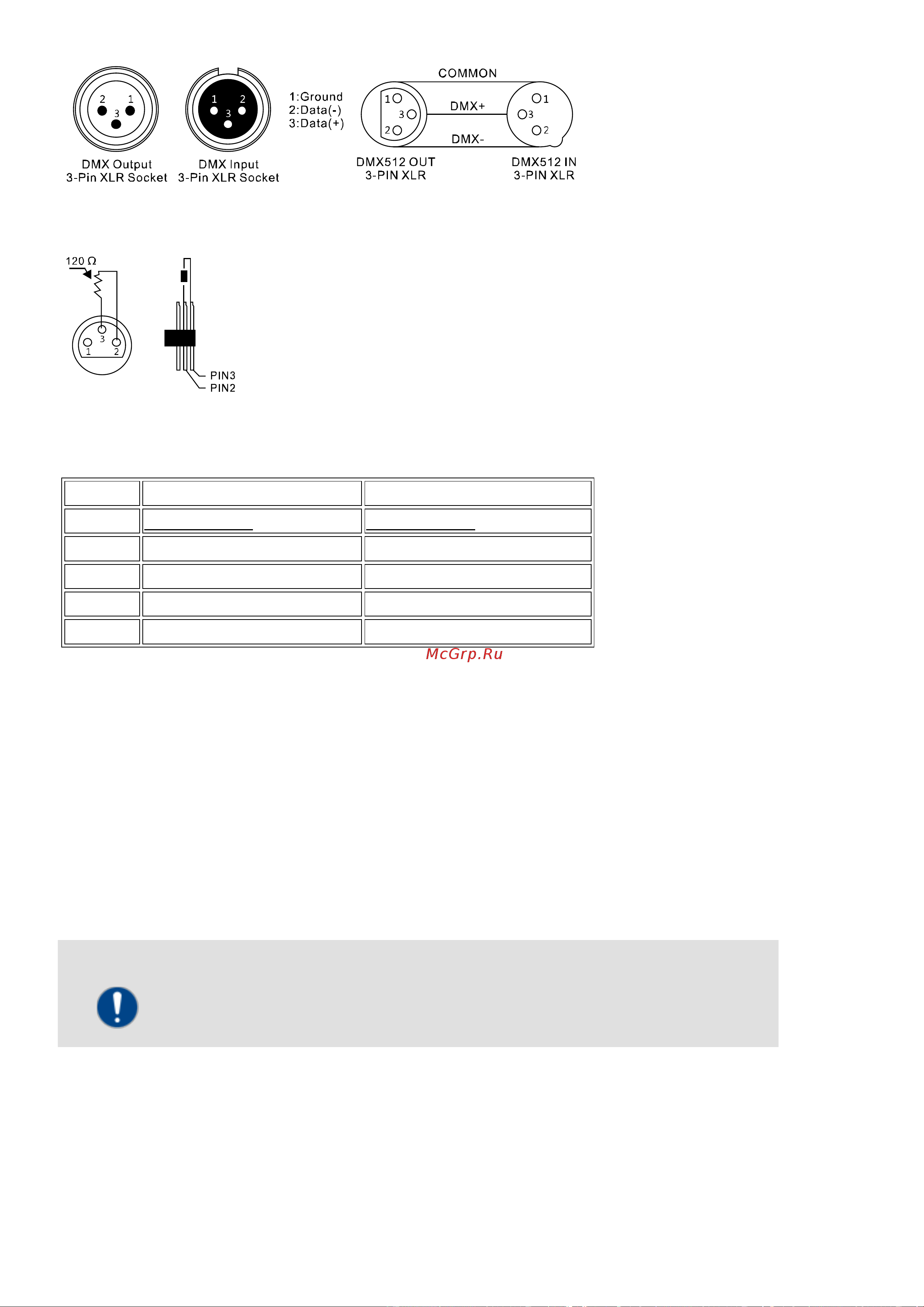

Для длинных DMX линий или при высоких помехах от электрической сети, например, на дискотеке,

рекомендуется использовать DMX-терминатор. DMX-терминатор, это XLR-разъем, который имеет

сопротивление 120 Ом между контактами 2 и 3, подключается в последний выходной разъем линии DMX.

Некоторые производители используют для передачи данных не 3-полюсные разъемы XLR, а 5-полюсные.

Тем не менее, устройства с 5-контактными разъемами XLR могут также использоваться и в сети DMX с 3-

контактными XLR разъемами. В этом случае используйте переходник.

Контакт

5-контактный разъем

3-конт. (международный)

Земля (экран)

Сигнал (DMX−)

Сигнал (DMX+)

Signal (DMX+)

Дата -

Дата +

3.5 Соединения в режиме Master / Slave:

При включении группы приборов в режим "мастер/ведомый", первый прибор будет управлять остальными

аналогичными приборами (автоматически или под управлением от музыки). Эта функция особенно полезна

для создания шоу без использования DMX контроллера. Подключите DMX-выход устройства «мастер» к

DMX входу первого «ведомого» устройства. Затем соедините DMX выход первого «ведомого» устройства к

DMX входу второго «ведомого» устройства и так далее.

3.6 Автономная работа

Блиндер MATRIX559 можно использовать без контроллера, в автономном режиме. Отключите прибор от

контроллера и выберите одну из встроенных программ.

ПРИМЕЧАНИЕ!

Возможные неисправности при передаче данных.

Подключайте к разъемам устройства только сигналы от DMX оборудования!

Никогда не подключайте к разъемам устройства сигналы от аудио- оборудования

(микшерный пульт, усилитель мощности и т.д.)
