Involight MATRIX559 [6/12] Часть 3 функции
![Involight MATRIX559 [6/12] Часть 3 функции](/views2/1991012/page6/bg6.png)
5
Часть 3: Функции:
3.1 Разъемы, элементы управления и индикаторы:

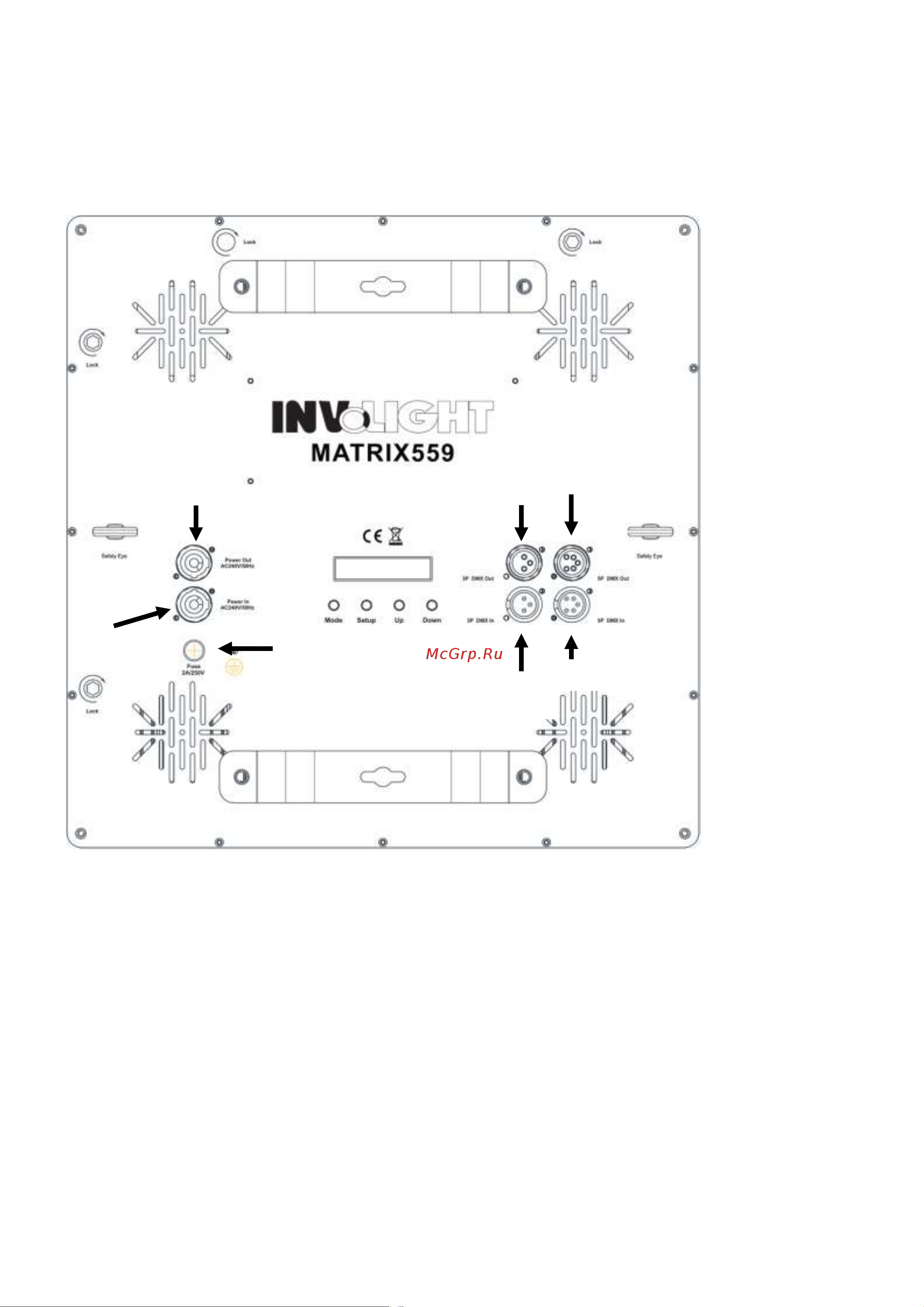

Задняя панель:
1. Powercon сетевой вход: сетевой шнур с соответствующими совместимыми разъемами PowerCon
входит в комплект.
2. Powercon сетевой выход: для подключения к электрической сети дополнительных INVOLIGHT
световых приборов
3. Предохранитель: Держатель для предохранителя F2A 250В1.
4. LED дисплей с 4-мя кнопками:
Mode: Вход в главное меню, выбор режима работы
Setup: Подтверждение выбора программы, изменение скорости
Down: Прокрутка меню вниз
Up: Прокрутка меню вверх
5. DMX-Вход: 3-контактный разъем XLR для подключения DMX контроллера.
6. DMX-Выход: 3-контактный разъем XLR для передачи сигнала управления DMX.
7. DMX-Вход: 5-контактный разъем XLR для подключения DMX контроллера.
8. DMX-Выход: 5-контактный разъем XLR для передачи сигнала управления DMX.
5.
3.
2
.
1.
6.
8.
7.
