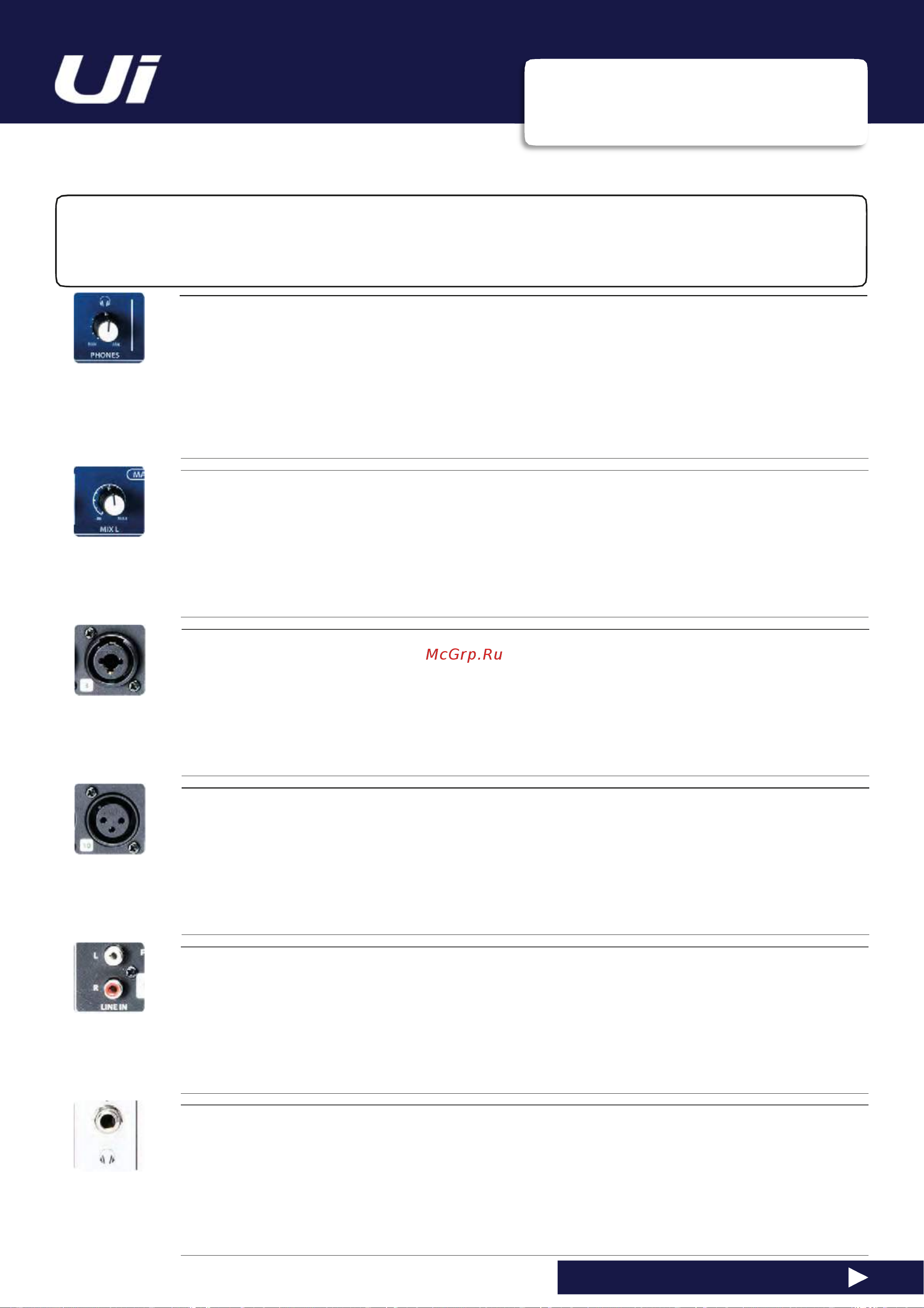

![Soundcraft Ui-12 [12/86] Входы выходы аппаратного обеспечения и управление](/img/pdf.png)
Soundcraft Ui-12 [12/86] Входы выходы аппаратного обеспечения и управление
![Soundcraft Ui-12 [12/86] Входы выходы аппаратного обеспечения и управление](/views2/1991322/page12/bgc.png)
Данный элемент позволяет регулировать уровень сигнала на обоих выходах наушников. Исходный сигнал
наушников по умолчанию задаётся как главный сигнал стерео, но при выборе постфейдерного (AFL) или
предфейдерного прослушивания переходит в режим шины соло.
MIX L / MIX R
Настройка уровня сигнала для выходов MIX L и Mix R
Микшерный выход является главным левым/правым выходом стерео микшере Ui на выходах XLR и Jack Mix L/R.
КОМБИНИРОВАННЫЙ ВХОД
Соединение для Jack или XLR - для сигналов микрофонного или линейного уровня
Номер входа соответствует номеру канала в программе управления микшером Ui.
Вход XLR
Вход XLR микрофонного или линейного уровня
Номер входа соответствует номеру канала в программе управления микшером Ui.
ЛИНЕЙНЫЙ ВХОД
Входы RCA для сигналов линейного уровня
Сигнал со входов RCA подается в каналы левого и правого линейных входов в микшере UI.
ВЫХОД НАУШНИКОВ
Параллельные разъёмы для наушников
Данные разъёмы не являются независимыми. Это означает, что на каждый выход поступает один и тот же сигнал.
На выходы наушников поступает тот же аудио сигнал, что и на мастер выходы, за исключением тех случаев, когда
канал соло является активным, или когда в НАСТРОЙКАХ выбрана опция ‘AUX’ (данная опция назначает
последнюю по номеру пару аукс шин на выход наушников).
На фронтальной панели главного блока микшера Ui расположены все локальные входы и выход ы аудио, а также три регулятора
уровня мастер шины. На одной боковой панели расположен силовой разъём и выключатель питания, на другой - кнопка СБРОСА,
соединение НОЖНОГО ПЕРЕКЛЮЧАТЕЛЯ, два USB-разъёма, и разъём Ethernet (проводная ЛВС).
НАУШНИКИ
Настр
ойка
уровня
выходного
сигнала
наушников
Руководство
пользователя
Ui12,
2.2:
ВХОДЫ
-
ВЫХОДЫ
АППАРАТНОГО
НАЧАЛО
РАБОТЫ
С
УСТРОЙСТВОМ
>
АППАРАТНОЕ
ОБЕСПЕЧЕНИЕ
2.2: Входы-выходы аппаратного
обеспечения
и
управление
