14 EURODESK SX2442FX/SX3242FX Руководство пользователя

Примеры Подключений4.

Студийное подключение4.1

Следующий пример подключения показывает Recording-Setup для

создания 4-канальной записи. В этом случае ударные и бас объединяются

в двух подгруппах и через выходы подгрупп направляются на два канала

многоканального рекордера. Через две оставшиеся подгруппы гитара,

клавишные (стереоканал) и два вокальных сигнала передаются на два

других канала рекордера. Четыре возврата записывающего прибора

подключаются к четырем отдельным монофоническим входным каналам

EURODESK. Для баса используется внутренний Kompressor-Insert-эффект,

поэтому этот входной сигнал отсоединен от всех шин (кнопки SUB и MAIN

не нажаты). Сигнал баса в этом случае подается с внешнего процессора

эффектов непосредственно на соответствующие подгруппы (регулятор FX

TO MAIN). В секции FX 1 в этом случае должен быть нажат выключатель

MAIN/SUB, а выключатель SUB 1/2 SUB 3/4 не нажат.

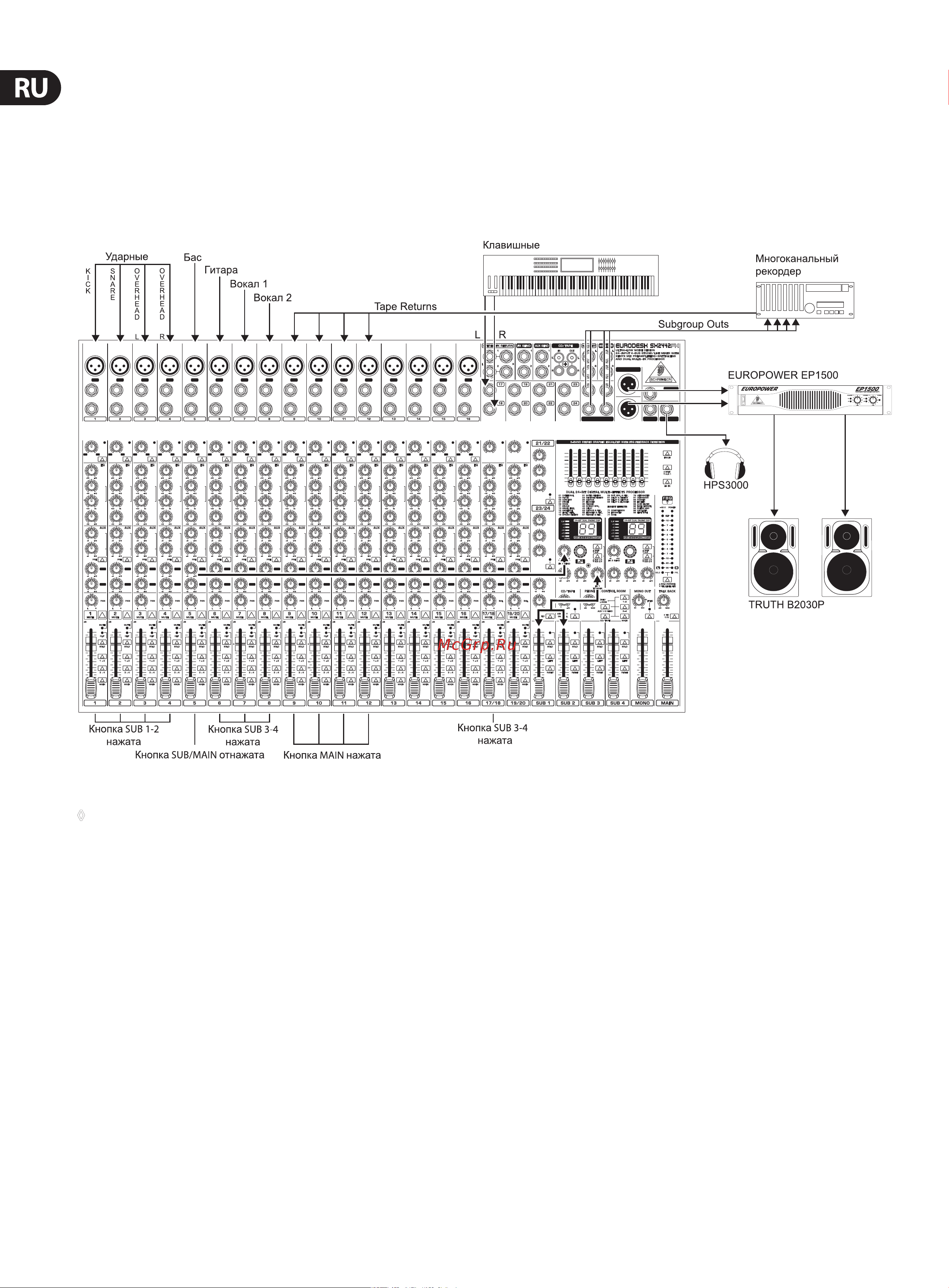

Подключение микшерного пульта при работе в студииРис. 4.1:

Следите за тем, чтобы в каналах возврата от рекордера не ◊

были нажаты маршрутные переключатели подгрупп (1-2 и 3-4).

Иначе при старте записи будет воспроизводиться болезненный

для слуха шлейф. Нажмите в этих входных каналах только

выключатели MAIN, чтобы возвратные сигналы Tape были слышны

через выходы Main Outs и Phones/CTRL Room.
