9 EURODESK SX2442FX/SX3242FX Руководство пользователя
behringer.com
Аналогично входам CD/TAPE (см. (49)) эти каналы подходят
для подключения CD-плейера, магнитофонной деки и др.
для воспроизведения готовых записей.
Подгруппы 1 - 42.4

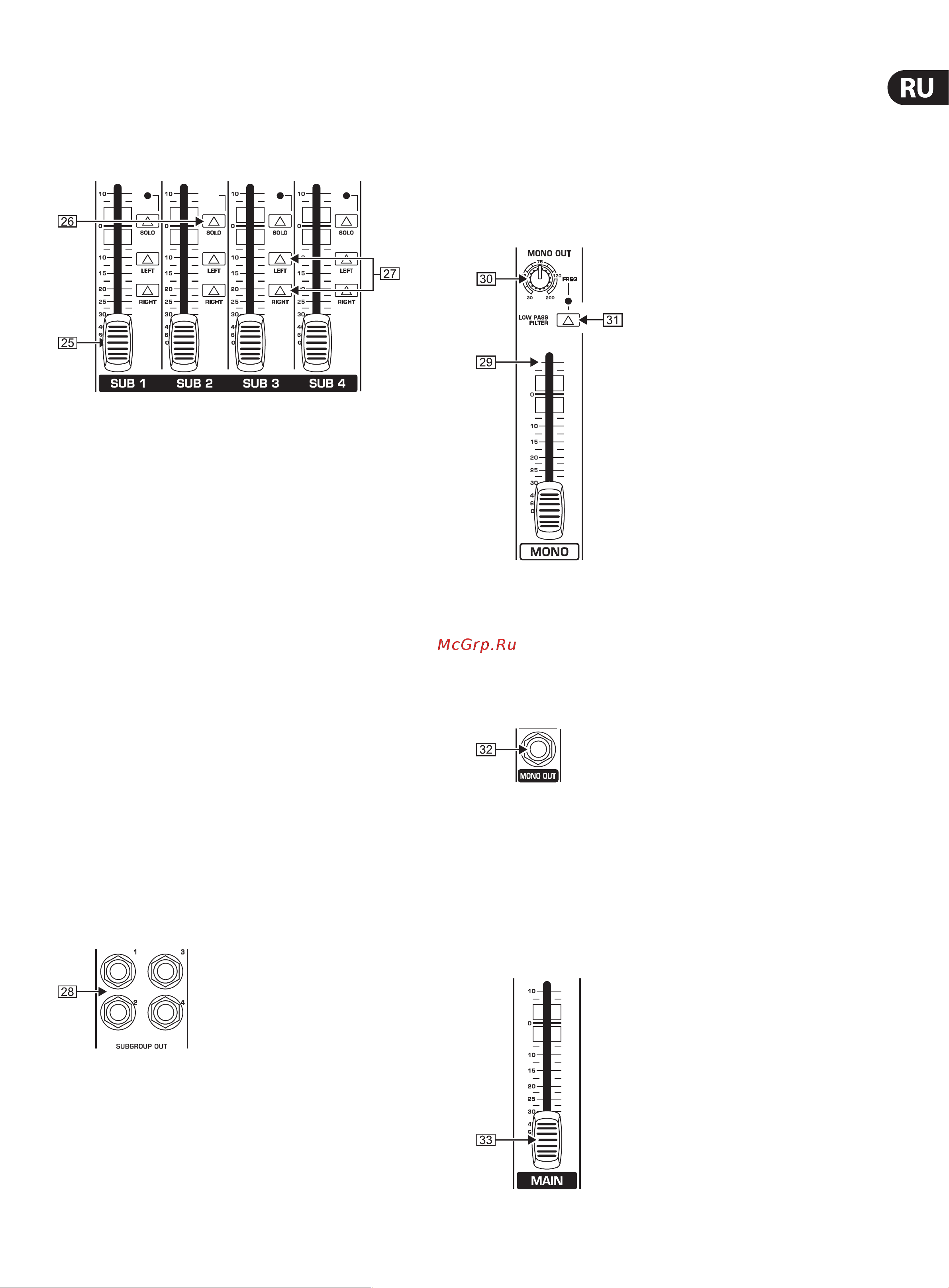

Подгруппы 1 - 4Рис. 2.9:
EURODESK имеет 4 подгруппы, с которыми можно несколько входных
сигналов объединять в один моно- или стереомикс. Его можно
одновременно регулировать одним (моно) или двумя фейдерами подгруп
(стерео). Выходы подгрупп можно также использовать при многоканальной
записи как посыл Tape Send к многоканальному рекордеру.
Фейдер подгрупп определяет громкость сигнала на выходе подгрупп [25]
(см. (28)). В зависимости от положения маршрутных переключателей
(см. (27)) здесь регулируется также громкость подгрупп в Main Mix.
Выключатель [26] SOLO используется для направления сигнала подгрупп на
шину Solo (Solo In Place) или шину PFL (Pre Fader Listen). Это позволяет
прослушать сигнал подгрупп, не оказывая влияния на выходной сигнал
Main Out или Sub Out. При этом прослушиваемый сигнал берется до
(PFL, моно) или после (Solo, стерео) фейдера подгрупп (зависит от
положения переключателя SOLO/PFL 40). Светодиод SOLO показывает,
нажат ли выключатель SOLO.
С помощью маршрутных переключателей подгрупп сигналы подгрупп [27]
подаются на Main Mix. При этом можно задать подачу сигнала на левую
стереосторону (нажат LEFT), на правую стереосторону (нажат RIGHT)
или на обе стороны (нажаты LEFT и RIGHT) стерео Main Mix. Если Вы,
например, создали стерео Submix с подгруппами 1 и 2, то для
сохранения стереораспределения группа 1 должна подаваться на
левую, а группа 2 на правую сторону Main Mix. Если Вы создали моно
Submix только с одной подгруппой, то она должна подаваться на
правую и левую стереостороны Main Mix, чтобы сигнал был слышен
из обеих.
Выходы подгрупп 1 - 4Рис. 2.10:
На эти четыре штекерных гнезда [28] SUBGROUP OUT подаются
сигналы отдельных подгрупп. Соедините эти выходы со входами
многоканального рекордера, если Вы хотите сделать многоканальную
запись (см. главу 4.1 “Студийная настройка”).
Секция Mono Out для использования 2.5
сабвуфера
Моносигнал Main Mix можно взять с дополнительного монофонического
выхода и подать на отдельный усилитель. Этот сигнал можно ограничить
в низкочастотной области диапазонным НЧ-фильтром и достичь,
таким образом, оптимального сигнала сабвуфера. Этот сигнал является
монофоническим, так как низкие частоты нельзя распределить из-за размера
их звуковой волны, и поэтому стереораспределение сигнала не имеет смысла.
Фейдер Mono Out Fader и низкочастотный фильтрРис. 2.11:
Фейдер
[29]
MONO определяет громкость сигнала на разъеме MONO OUT (см. (32)).
Регулятор [30] FREQ определяет граничную частоту низкочастотного
фильтра (от 30 до 200 Гц).
Выключатель [31] LOW PASS FILTER активирует фильтр
(загорается соответствующий светодиод).
Разъем Mono OutРис. 2.12:
На это штекерное гнездо [32] MONO OUT подается монофонический сигнал,
который может быть отсюда направлен далее на вход усилителя
или непосредственно на активный динамик. Этот выход можно
использовать также как мониторный канал и подключить, например,
усилитель наушников. В этом случае сигнал, конечно, не должен
ограничиваться через LOW PASS FILTER.
Секция Main Out2.6
Фейдер Main OutРис. 2.13:
