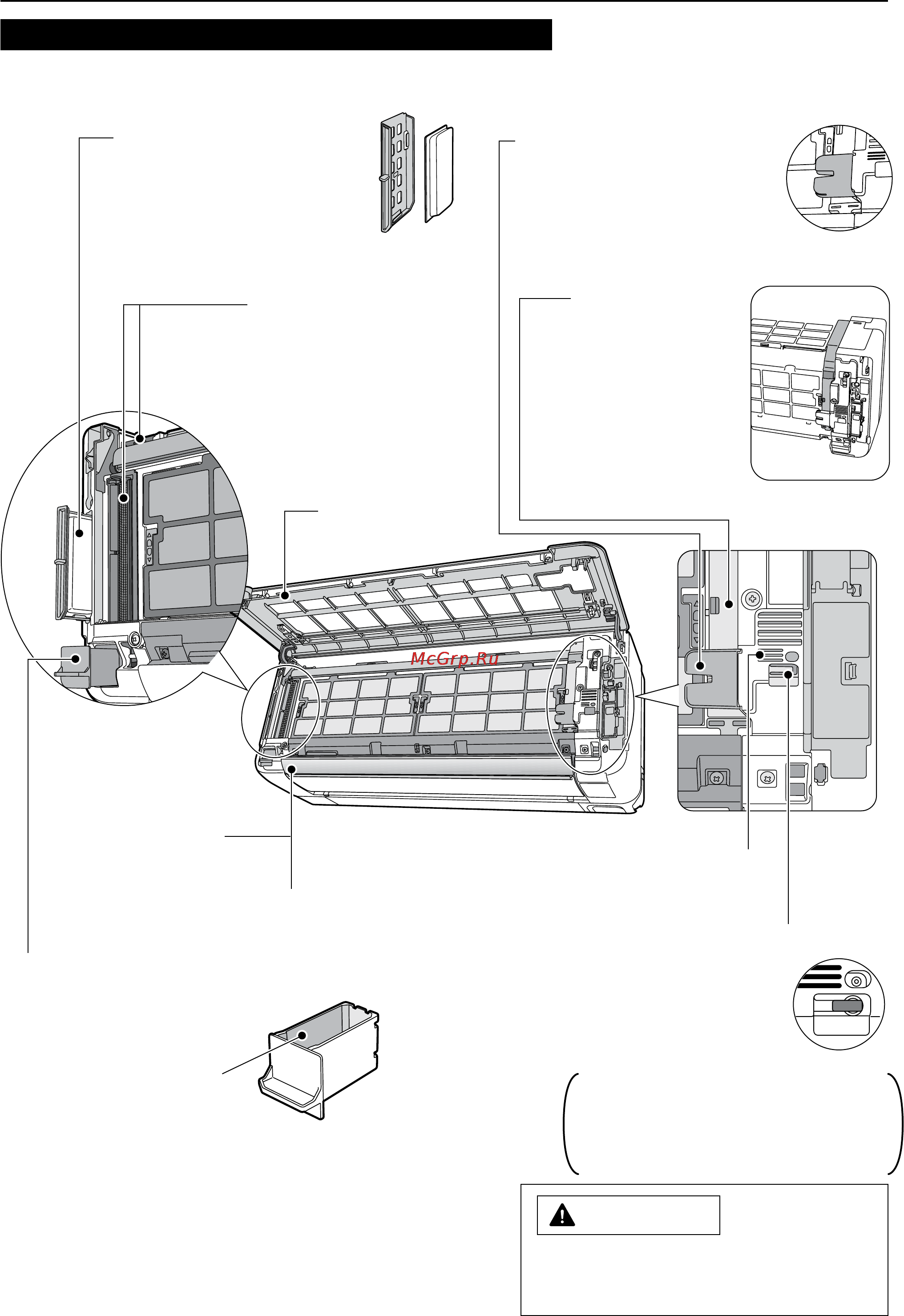

УСТРОЙСТВО ВНУТРЕННЕГО БЛОКА / УЗЕЛ ОЧИСТКИ
Откройте лицевую панель (порядок выполнения этой операции указан на стр. 8).
Лицевая панель
Противоплесневая кассета с васаби
Выделяет летучие вещества с запахом
васаби, предотвращающие образование
плесени в пылесборнике (стр. 8).
Пылесборник
Собирает пыль, сметенную щет-
кой (спереди и сверху) (стр. 39).
Электрод для сбора пыли
Испускает ионы, которые притягиваются
к частицам и передают им отрицатель-
ные заряд. Затем частицы пыли притяги-
ваются к фильтру с положительным
зарядом (стр. 4).
Узел очистки
Счищает пыль, захва-
ченную мелкоячеистым
фильтром из нержаве-
ющей стали.
Ионизато (генератор ионов)
(в воздуховыпускном отверстии)
(стр. 4).
Контейнер для пыли
Принимает пыль из пылесборника
(стр. 36).
Пыль собирается
здесь.
Датчик качества воздуха
Обнаруживает загрязнение воздуха
(например, табачным дымом) в режиме
контроля качества воздуха (стр. ).
Аварийный выключатель (принудительное
включение режима охлаждения)
Если из-за неисправных элемен-
тов питания пульт дистанционного
управления не работает, используйте
данный выключатель для включения и
отключения кондиционера (стр. 49).
Принудительное включение режима охлаждения
происходит, если нажимать на выключатель более
секунд. Данная операция выполняется только
представителями изготовителя, пользователям
кондиционера выполнять ее запрещено (стр. 49).
Электрод для
сбора пыли
•
После включения автоматического выключателя неработа-
ющий агрегат потребляет небольшое количество электро-
энергии для питания цепи управления. После отключения
автоматического выключателя внутри агрегата некоторое
время присутствует опасное напряжение.
ОСТОРОЖНО!
Если вы не собираетесь пользоваться агрегатом дли-
тельное время, выньте вилку шнура питания из розетки
или отключите автоматический выключатель.
