Запуск - подробности

В этом разделе дается подробное описание подключения PC3LE. Сначала будет рассмотрена

задняя панель, затем будет дано описание подключений кабелей питания, аудио и других.

Перед началом

Не выполняйте никаких подключений, до тех пор, пока PC3LE не будет установлен правиль-

но и безопасно. Если PC3LE был перенесен из холодного помещения в теплое, необходимо

оставить его на некоторое время до прогревания до комнатной температурь, поскольку

внутри него может образоваться конденсат. Нагревание задней панели около разъемов MIDI

- это нормальное явление.

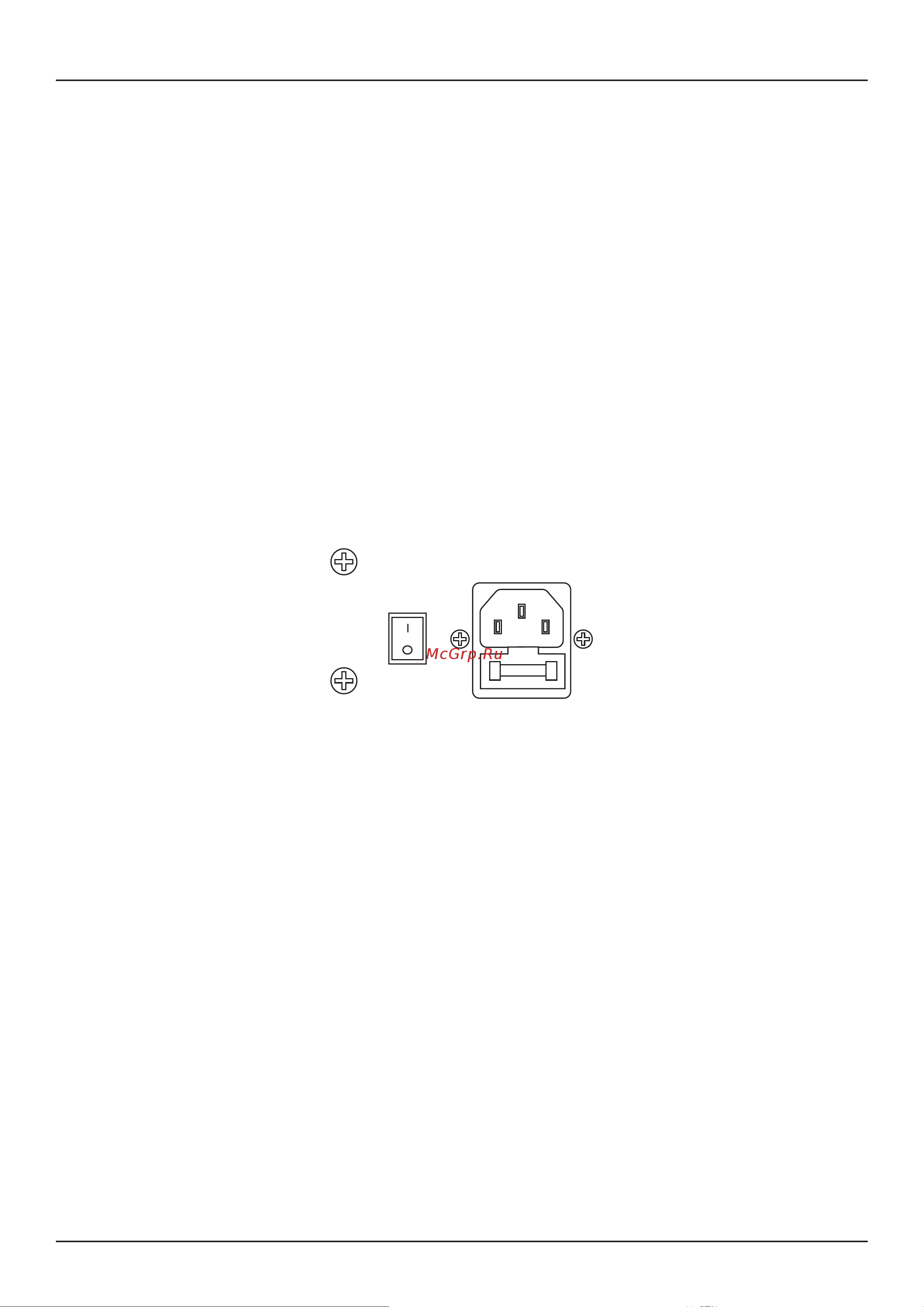

Подключение сетевого шнура

PC3LE работает от сети переменного тока: 90 - 260 вольт на частоте 50-60 Гц. Уровень на-

пряжения определяется и настраивается автоматически PC3LE.

Если вы развернете PC3LE задней стороной у себе, то разъем питания будет расположен

слева. Для начала подключите кабель питания к PC3LE, затем вставьте штепсель в заземлен-

ную розетку. Если источник питания не имеет стандартной розетки с

тремя отверстиями,

необходимо установить соответствующую систему заземления. Это уменьшит риск электри-

ческого удара.

Подключение аудио кабелей

Аналоговые

После того, как был убран уровень сигнала на акустической системе, подключите аналоговые

аудио выходы PC3LE к акустической системе с помощью пары стерео или монофонических

аудио кабелей. Монофонические кабели работают всегда, но если вы собираетесь использо-

вать симметричные входы, используйте стерео кабели для получения лучшего соотношения

сигнала к шуму и большего уровня

громкости. Аналоговые выходы PC3LE являются симме-

тричными и генерируют более «горячий» сигнал, чем все предыдущие инструменты Kurzweil.

Теперь, подключите один конец каждого аудио кабеля к пульту микшера или входам систе-

ма РВ, а другой конец подключите к разъемам, с маркировкой Main Left и Right на задней

панели PC3LE. При наличии только одного входа, используйте выход PC3LE Main Left для

получения полноценного монофонического сигнала.

В противном случае для личного прослушивания подключите пару наушников к выходу для

наушников.

Цифровые

Для цифрового аудио выхода с PC3LE, подключите 75-Омный коаксиальный кабель от RCA

разъема Digital Out на PC3LE к входу AES или S/PDIF на принимающем устройстве. Для

осуществления соединения с принимающим устройством может понадобиться переходник с

разъема RCA на XLR. Если принимающее устройство принимает

только оптические сигналы,

необходимо наличие конвертера. Выход S/PDIF PC3LE передает цифровой аудио сигнал на

фиксированной частоте дискретизации 48 кГц.
