Режим Песни и Редактор Песни
Общие диалоговые окна
11-4
Общие диалоговые окна
Это диалоговые окна, которые PC3LE вызывает при выполнении некоторых функций сохра-
нения.
Диалоговое окно выбора директории
При сохранении объекта – или группы объектов – PC3LE предлагает выбрать директорию, в
которой будет сохранен объект или группа.
В левой нижней стороне страницы имеется три навигационных программных кнопки:
NewDir
Создает новую директорию. Вызывает диалоговое окно создания новой дирек-
тории (смотрите следующий раздел)
Open
Открывает выделенную директорию.
Parent
Перемещает на один уровень вверх в иерархии
директории. Если дисплей уже
находится в корневой директории, эта кнопка не работает.
При выборе вашей директории, нажмите на программную кнопку ОК для вызова диалогово-
го окна наименования файла (File Name) (смотрите следующий раздел) и завершения проце-
дуры сохранения.
Диалоговое окно имени файла / новой директории/ переименования
При создании нового файла в режиме Сохранения, создания новой директории или переиме-

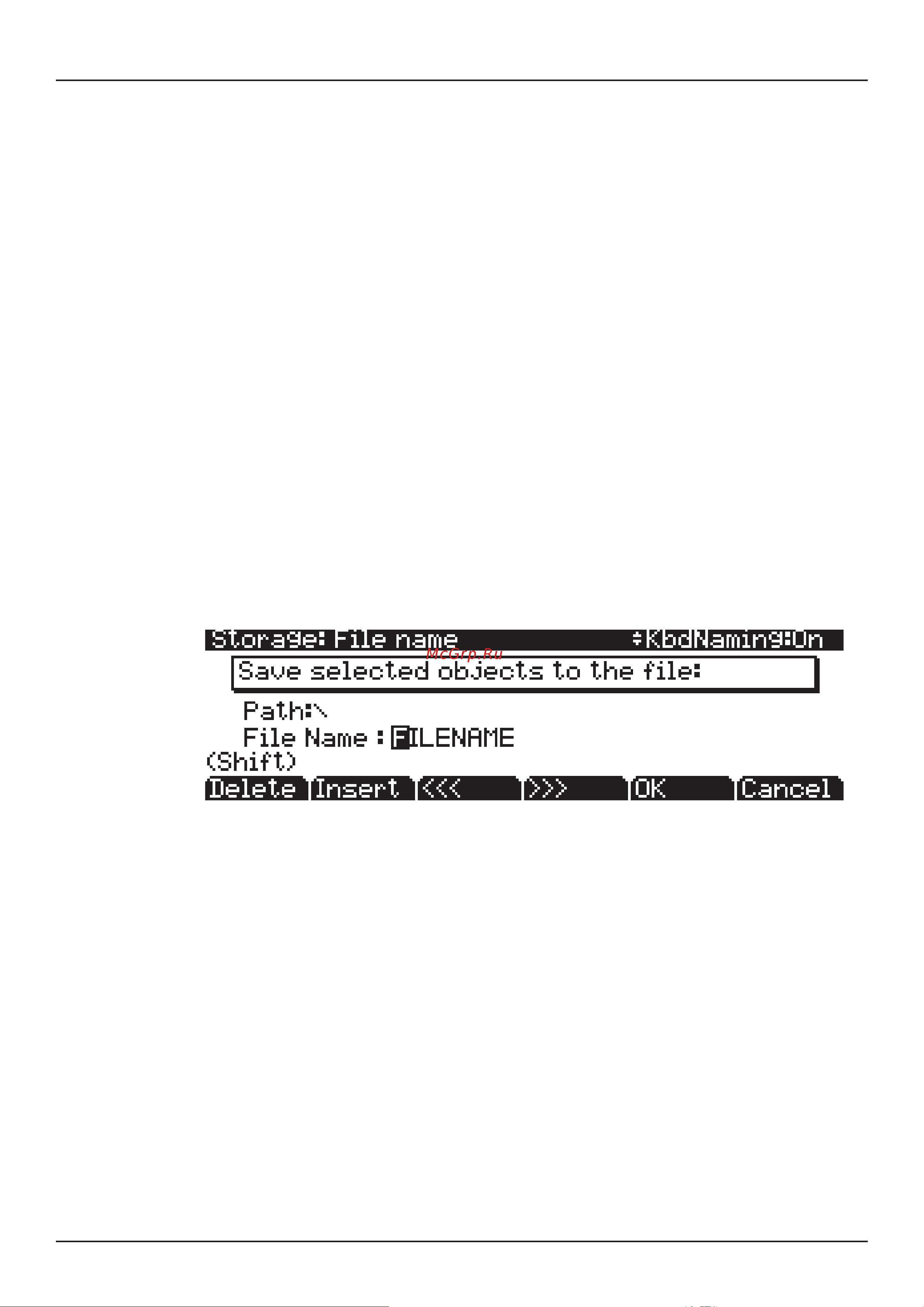

нования файла или директории, PC3LE предлагает ввести имя объекта. Это диалоговое
окно имени файла появляется так, как показано ниже, хотя функции Новой директории и
Переименования аналогичны и похожи на диалоговое окно Наименования файла:
Новое имя файла по умолчанию будет либо FILENAME (после включения питания), либо
это будет имя последнего сохраненного или загруженного файла. Новое имя директории по
умолчанию будет либо DIRNAME (после включения питания), либо это будет имя последнего
сохраненного или загруженного файла. После выбора имя можно его отредактировать с по-
мощью левой и
правой курсорной кнопки, программных кнопок Delete и Insert и кнопок
<< и >>. Подробнее о других способах ввода названий файлов см. в разделе «Наименование с
клавиатуры» на стр. 5-5.
Нажмите программную кнопку ОК для сохранения объекта в текущей директории.
На дисплее будет отображено, что PC3LE создал или переименовал объект, а затем вновь
появится страница режима
Сохранения.
