Cme WIDI-X8s Single — обзор органов управления MIDI-устройствами и их функций [3/6]

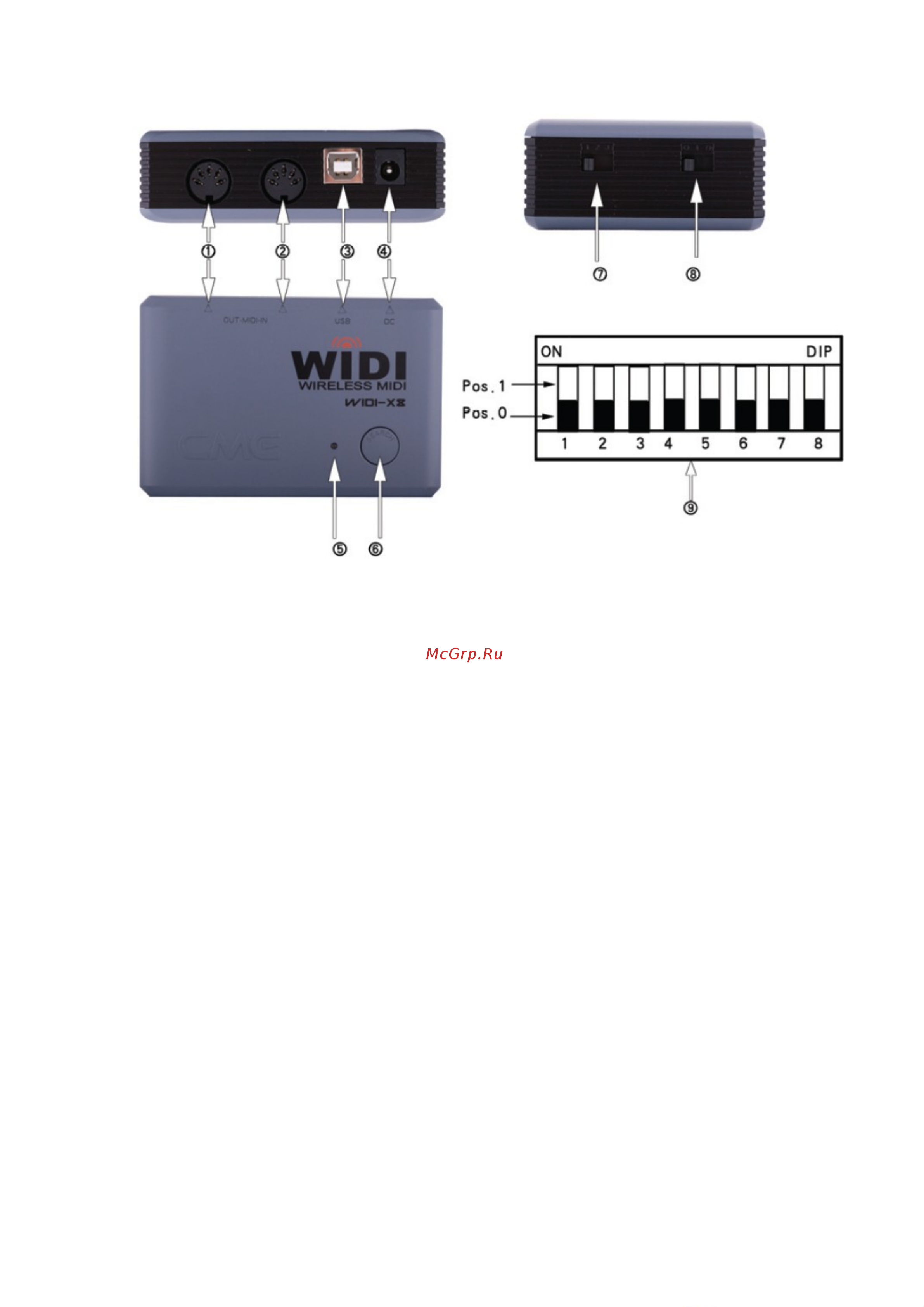

ОРГАНЫ УРАВЛЕНИЯ

1 MIDI OUT

Используйте MIDI OUT для подключению ко входу других MIDI-устройств

2 MIDI IN

Используйте MIDI IN для подключения миди клавиатуры или выхода других MIDI-

устройств

3 USB-порт Используйте для подключению к компьютеру (Поддерживается питание

через USB)

4 DC – разъём питания постоянного тока 5 В (Центральный +)

5 Индикатор двухцветный красный – при наличии питания, меняет цвет на зелёный

при наличии сигнала

6 Кнопка установки частоты.

Нажмите и удерживайте 3 секунды для автоматической установки канала в

автоматическом режиме установки частот или для возврата к первоначальному

каналу в ручном режиме установки частот

7 Установка режима маршрутизации. Имеет три значения 1/2/3

8 Переключатель питания. Имеет три положения «0» – питание выключено, «I» -

питание включено, «замок» - в этом положении кнопка выбора частоты отключена.

9 Селектор выбора каналов. Расположен в батарейном отсеке питания.

DIP1 зарезервирован, не изменяйте его положение, DIP2 выбирает режим установки

частотных каналов: «1» - для автоматической установки частот «0» - для ручной

установки частот с помощью DIP3-DIP8. Таблица установки частот с помощью DIP3-

DIP8 находится на стр. 26 английского мануала.

Питание

Каждый из приёмников передатчиков может получать напряжение питания от

одного из источников:

_ Два элемента питания АА

_ USB инртерфейс

_ Адаптер постоянного тока с выходным напряжением 5V (центральный «+»)

При наличии питания индикатор 5 светится.
