Энкор МШЭ-450/150Э (50302) Инструкция по эксплуатации онлайн [5/10] 9289
![Энкор МШЭ-450/150Э (50302) Инструкция по эксплуатации онлайн [5/10] 9289](/views2/1009922/page5/bg5.png)
16 5

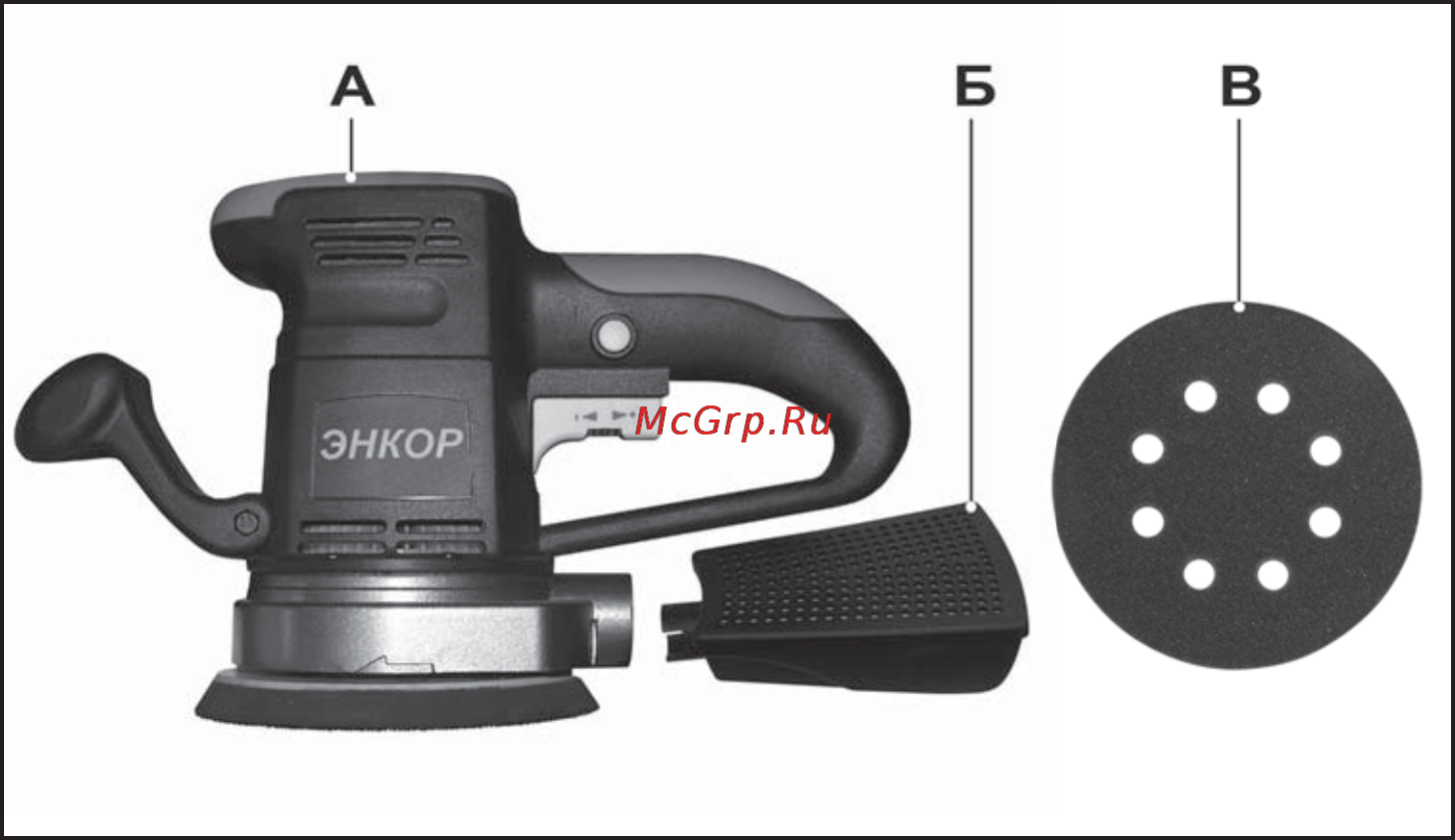

Рис. 1
циями.
ЗАПРЕЩАЕТСЯ работать машиной в
состоянии алкогольного или наркоти-
ческого опьянения.
ВНИМАНИЕ! В процессе работы элек-
троинструментом не допускайте на-
хождения в рабочей зоне детей и по-
сторонних лиц.
4.1. Ознакомьтесь с назначением, прин-
ципом действия, приемами работы и
максимальными возможностями вашей
машины.
4.2. Запрещается работа машиной в по-
мещениях с
относительной влажностью
воздуха более 80%.
ЗАПРЕЩАЕТСЯ эксплуатация маши-
ны в условиях воздействия капель и
брызг (на открытых площадках во вре-
мя снегопада или дождя), вблизи вос-
пламеняющихся жидкостей или газов,
во взрывоопасных помещениях или
помещениях с химически активной
средой, разрушающей металлы и изо-
ляцию, а также в условиях чрезмерной
запылённости воздуха.
4.3. Не подвергайте машину воздействию
резких температурных перепадов, спо-
собных вызвать образование конденсата
на деталях электродвигателя. Если маши-
на внесена в зимнее время в отапливае-
мое помещение с улицы, рекомендуется
не включать ее в течение времени доста-
точного для устранения конденсата.
ВНИМАНИЕ! Во время работы с элек-
троинструментом избегайте соприкос-
новения
с заземлёнными поверхно-
стями.
4.4. Перед первым включением маши-
ны обратите внимание на правильность
сборки и надежность установки инстру-
мента или оснастки.
4.5. Проверьте работоспособность вы-
ключателя.
4.6. Используйте машину только по на-
значению. Применяйте оснастку, предна-
значенную для работы машиной. Не до-
пускается самостоятельное проведение
модификаций машины, а также использо-
вание машины для работ, не регламенти-
рованных данным «Руководством».
4.7. Во избежание получения травмы при
работе с машиной не надевайте излишне
свободную одежду, галстуки, украшения.
Они могут попасть в подвижные детали
машины.
4.8. Всегда работайте в защитных очках,
используйте наушники для уменьшения
воздействий шума. Для защиты органов
дыхания используйте респиратор. При
длительной работе
используйте виброза-
Содержание
- Гарантийный талон 3
- 1 общие указания 1 ручная электрическая эксцентри ковая шлифовальная машина мшэ 450 150э далее машина предназначе на для сухого плоскостного шлифования поверхностей деталей из древесины пластика и металла с использованием оснастки конструктивно совместимой с машиной и предназначенной для выпол нения вышеперечисленных работ 1 данная ручная электрическая маши на является технически сложным товаром бытового назначения и относится к элек тробытовым машинам предназначенным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 1 машина рассчитана на работу от од нофазной сети переменного тока напря жением 220в и частотой 50 гц 1 машина предназначена для эксплуа тации и хранения в следующих условиях 4
- 13000 6 число колебаний на холостом ходу ми 4
- 26000 7 диапазон колебаний мм 5 8 эксцентриситет мм 2 5 9 диаметр опорной тарелки мм 150 10 масса нетто кг 2 66 11 габаритные размеры упаковки мм 330 х 156 х 200 4
- До 3 4
- Код для заказа 50302 4
- Комплектность рис а машина 1 шт б пылесборник 1 шт в шлифкруг к 80 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 4
- Наименование параметра значение параметра 1 номинальное напряжение в 220 10 2 частота тока питающей сети гц 50 3 род тока переменный однофазный 4 номинальная потребляемая мощность вт 450 5 число оборотов холостого хода ми 4
- По электробезопасности машина модели мшэ 450 150э соответствует ii клас су защиты от поражения электрическим током по гост 12 13 91 в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- С 1 приобретая машину проверьте ее ра ботоспособность и комплектность обяза тельно требуйте от продавца заполнения гарантийного талона и паспорта инстру мента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указывается дата продажи инструмента ставится штамп магазина и разборчивая подпись или штамп продав ца внимание после продажи машины претензии по некомплектности не при нимаются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Температура окружающей среды от 4
- Технические данные 2 основные параметры машины приве дены в таблице 1 таблица 1 4
- Указания по технике безопасности предупреждение не подключайте машину к сети питания до тех пор пока внимательно не ознакомитесь с изло женными в руководстве рекоменда 4
- Мене оснастки или техническому обслу живанию машины отключите вилку шнура питания из розетки электросети 6
- Особенности эксплуатации 5 требования к сети электропита ния 5 машина подключается к сети с на пряжением 220 в частотой 50 гц 5 запрещается переделывать вилку шнура питания если она не соответству ет размеру вашей розетки и изменять длину шнура 5 при повреждении шнура питания его должен заменить уполномоченный сервисный центр услуга платная 5 при износе щеток электродвигате ля их должен заменить уполномоченный сервисный центр услуга платная 5 особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте машину и вентиляционные каналы корпуса от опилок и пыли та ким образом обеспечивается беспре пятственное охлаждение двигателя не допускайте попадания внутрь кор пуса машины посторонних предметов и жидкостей 5 если двигатель машины не запуска ется или внезапно останавливается при работе сразу же отключите машину от соедините вилку шнура питания машины от розетки электрической сети 5 колебания напряжения сети в пре делах 10 относительно номинального 6
- Щитные рукавицы 4 надёжно закрепляйте обрабатывае мую заготовку для закрепления заготов ки используйте струбцины или тиски 4 0 перед работой включите машину и дайте ей поработать на холостом ходу в случае обнаружения шумов не характер ных для нормальной работы инструмента или сильной вибрации выключите маши ну отсоедините вилку шнура питания от розетки электрической сети не включай те машину до выявления и устранения причин неисправности 4 1 диагностика неисправностей и ре монт инструмента должны производиться только в специализированном сервисном центре уполномоченном ооо энкор инструмент воронеж 4 2 соотносите размер применяемой оснастки с максимальными возможно стями машины см п данного руковод ства 4 3 не работайте неисправным или по врежденным инструментом или оснаст кой внимание не применяйте не сер тифицированную или самодельную оснастку никогда не устанавливайте сменную оснастку не соответствую щую назначению машины указанному в п данного руководства это мо жет стать причиной т 6
- Для крепления на липучке 7 установка приспособлений очист ки воздуха от пыли 7 для защиты органов дыхания от пыли рекомендуется использовать со вместно с машиной пылесос для под ключения пылесоса к машине необходи мо к патрубку пылесборника 11 машины подключить шланг пылесоса 7 при невозможности использования пылесоса при работе с машиной приме няйте пылесборник установите пылес 7
- На коллекторе электродвигателя 5 большинство проблем с двигате лем вызвано ослаблением или плохи ми контактами в разъёмах перегрузкой пониженным напряжением возможно вследствие недостаточного сечения под водящих проводов 5 при большой длине и малом попе речном сечении подводящих проводов на них происходит дополнительное падение напряжения которое приводит к пробле мам с двигателем поэтому для нормаль ного функционирования инструмента необходимо достаточное поперечное се чение подводящих проводов рекомендо ванное поперечное сечение медного про вода 0 75 мм² при общей длине не более 15 метров при этом не имеет значения 7
- Осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей 7
- Подготовка к работе и регулировка рис 1 3 7 установка шлифлиста 7 отключите вилку шнура питания 8 от розетки электросети 7 совместите отверстия в шлифли сте в с отверстиями на опорной тарелке 1 7 прижмите шлифлист в к опорной тарелке внимание используйте только специ альные шлифкруги предназначенные 7
- Рис 2 7
- Устройство машины рис 1 тарелка опорная 2 винт рукоятки дополнительной 3 рукоятка дополнительная 4 корпус 5 ручка 6 кнопка фиксации выключателя 7 выключатель 8 шнур питания 9 регулятор скорости 10 пылесборник 11 патрубок пылесборника 7
