7
на коллекторе электродвигателя.
5.2.4. Большинство проблем с двигате-
лем вызвано ослаблением или плохи-
ми контактами в разъёмах, перегрузкой,
пониженным напряжением (возможно,
вследствие недостаточного сечения под-
водящих проводов).
5.2.5. При большой длине и малом попе-
речном сечении подводящих проводов на
них происходит дополнительное падение
напряжения, которое приводит к пробле-
мам с двигателем.
Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-
ванное поперечное сечение медного про-
вода 0,75 мм² при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии к
машине через стационарные подводящие
провода, через удлинительный кабель
или через комбинацию стационарных и
удлинительный
кабелей.

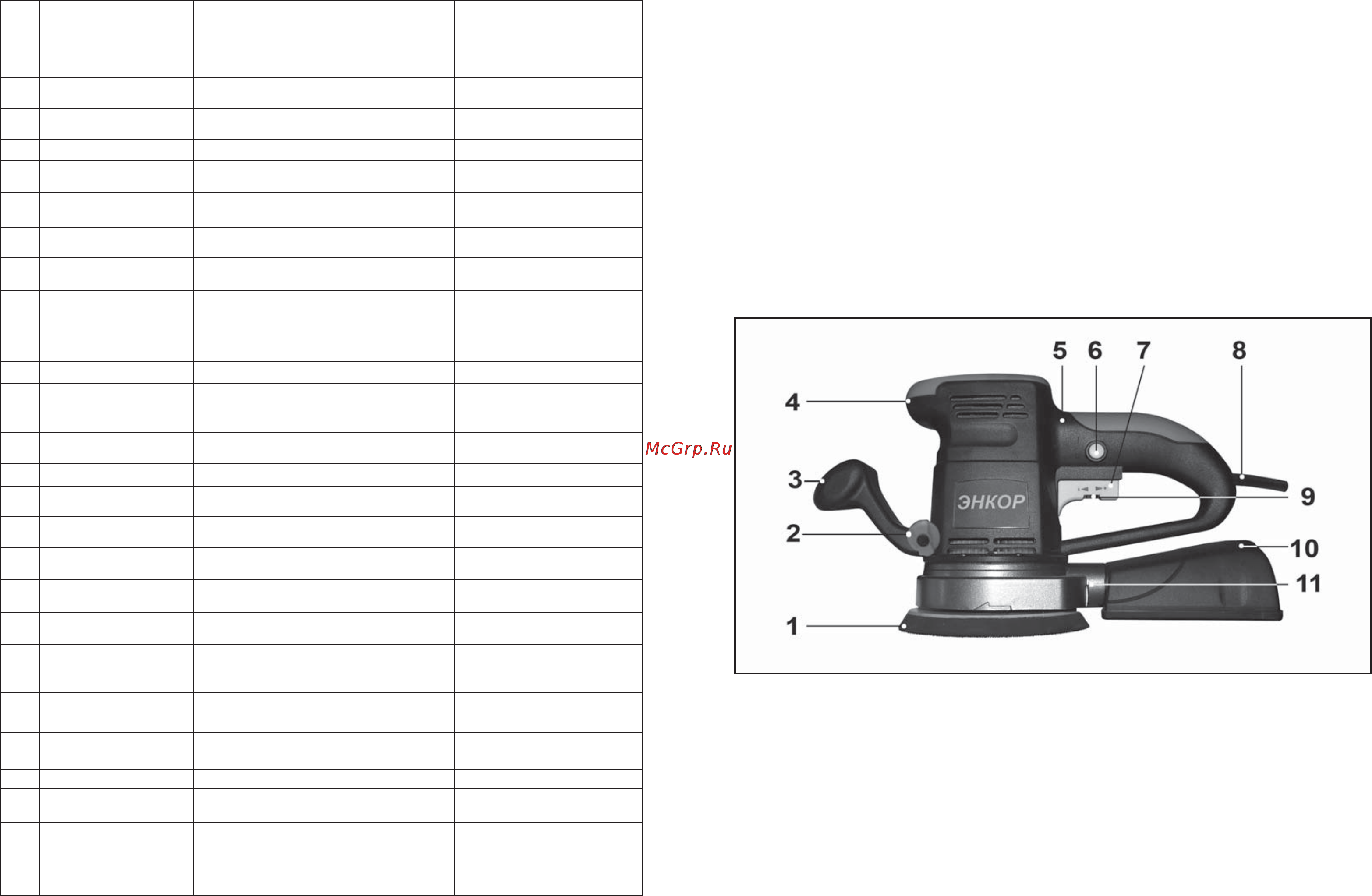

6. УСТРОЙСТВО МАШИНЫ (Рис.2.)
1. Тарелка опорная
2. Винт рукоятки дополнительной
3. Рукоятка дополнительная
4. Корпус
5. Ручка
6. Кнопка фиксации выключателя
7. Выключатель
8. Шнур питания
9. Регулятор скорости
10. Пылесборник
11. Патрубок пылесборника
Рис. 2
7. ПОДГОТОВКА К РАБОТЕ И
РЕГУЛИРОВКА (Рис. 1-3)
7.1 Установка шлифлиста.
7.1.1. Отключите вилку шнура питания (8)
от розетки электросети.
7.1.2. Совместите отверстия в шлифли-
сте (В) с отверстиями на опорной тарелке
(1).
7.1.3. Прижмите шлифлист (В) к опорной
тарелке.
Внимание! Используйте только специ-
альные шлифкруги, предназначенные
для крепления на «липучке».
7.2. Установка приспособлений очист-
ки
воздуха от пыли.
7.2.1. Для защиты органов дыхания от
пыли рекомендуется использовать со-
вместно с машиной пылесос. Для под-
ключения пылесоса к машине необходи-
мо к патрубку пылесборника (11) машины
подключить шланг пылесоса.
7.4.2. При невозможности использования
пылесоса при работе с машиной приме-
няйте пылесборник. Установите пылес-
