8
борник (10) в патрубок пылесборника (11)
машины. В данном случае рекомендуем
использовать средства защиты органов
дыхания (респиратор).

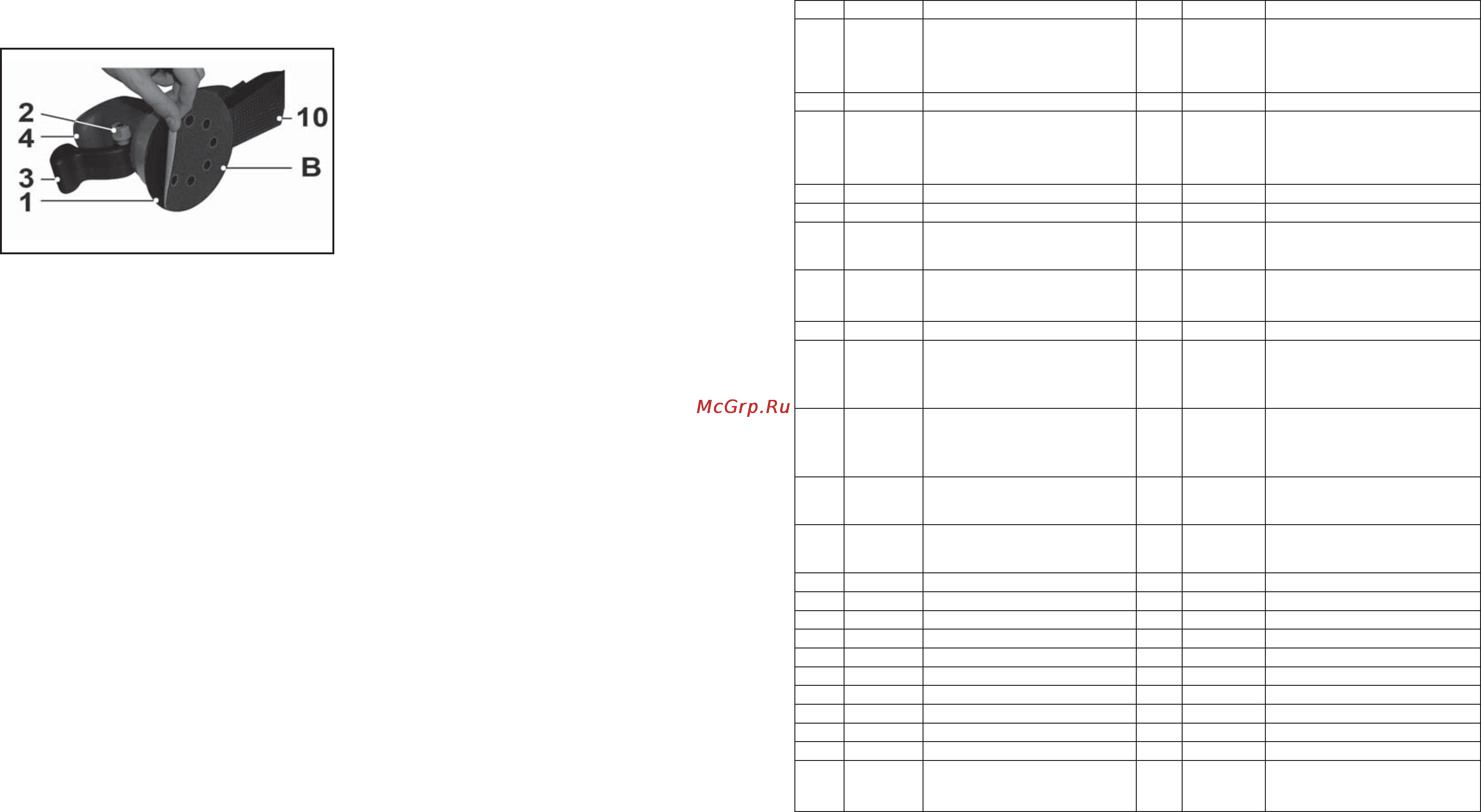

Рис. 3
8. ПОРЯДОК РАБОТЫ С
МАШИНОЙ (Рис.1-3)
8.1. Подготовьте вашу машину к работе
согласно разделу 7.
8.2. Подключите вилку сетевого шнура пи-
тания к розетке электросети.
8.3. Нажмите клавишу выключателя (7).
В случаях, когда необходимо удержи-
вать клавишу выключателя (7) нажатой
в течение длительного времени, зафик-
сируйте ее в этом положении кнопкой (6)
фиксации выключателя. Отрегулируйте
скорость
вращения тарелки регулятором
скорости (9).
8.4. Плавно введите в зацепление шлиф-
лист, закрепленный на опорной тарелке
(1) машины с обрабатываемой поверхно-
стью заготовки.
8.5. Проведите шлифование поверхности
заготовки, не прилагая чрезмерного уси-
лия к машине.
8.6. По окончанию шлифования плавно
выведите из зацепления шлифлист, за-
крепленный на опорной тарелке (1) ма-
шины.
8.7. Отпустите клавишу
выключателя (7).
В случае, если клавиша выключателя (7)
зафиксирована кнопкой (6) фиксации вы-
ключателя, коротко нажмите на клавишу
выключателя (7).
Примечание: Для достижения макси-
мальной производительности труда и
получения отличных результатов очень
важно выбрать шлифлист, наиболее под-
ходящий к типу и свойствам обрабатыва-
емого материала.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1. Продолжительная эксплуатация изно-
шенного шлифлиста приводит к
снижению
производительности шлифования и может
стать причиной перегрузки двигателя, пре-
ждевременного износа основания опорной
тарелки и пластины липучки. Замените
шлифлист на новый сразу, как только за-
метите, что он изношен или поврежден.
9.2. Регулярно проверяйте все установ-
ленные на машине винты, следите за
тем, чтобы они были затянуты. Немед-
ленно затяните винт, который окажется
ослабленным.
9.3. По окончанию работы демонтируйте
шлифлист и пылесборник.
9.4. Очистите машину от грязи, пыли и
протрите чистой ветошью.
13
15. ДЕТАЛИ СБОРКИ МАШИНЫ “МШЭ-450/150Э”
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 240300 Этикетка 24
240323,
245102,
245103
Подшипник 608
2 240301 Винт 25 240324 Ротор
3 240302 Винт 26
240325,
245105,
245106
Подшипник 629
4 240303 Крышка 27 240326 Турбина
5 240304 Гайка 28 240327 Обойма подшипника
6 240305 Накладка ручки 29
240328,
245121
Подшипник 6002
7 240306
Корпус-накладка
правая
30 240329 Шайба
8 240307 Болт 31 240330 Шайба пружинная
9 240308
Рукоятка
дополнительная,
правая часть
32 240331 Винт
10 240309
Рукоятка
дополнительная,
левая часть
33 240332 Суппорт
11 240310
Гайка рукоятки
дополнительной
34 240333 Пылевой коллектор
12 240311
Щетка в
сборе со
щеткодержателем
35 240334 Винт
13 240312 Штифт 36 50411 Тарелка опорная
14 240313 Блок электронный 37 240335 Винт
15 240314 Конденсатор 38 240336 Шлифлист
16 240315 Винт 39 240337 Дроссель
17 240316 Скоба шнура питания 40 240338 Обойма
18 240317 Муфта шнура питания 41 240339 Клемма
19 240318 Шнур питания 42 240340 Корпус пылесборника
20 240319 Штифт 43 240341 Крышка пылесборника
21 240320 Корпус-накладка левая 44 50412 Пылесборник в сборе
22 240321 Этикетка 45 240342 Ротор в сборе
23 240322 Статор 46 240343
Рукоятка
дополнительная в сборе
Содержание
- Гарантийный талон 3
- 1 общие указания 1 ручная электрическая эксцентри ковая шлифовальная машина мшэ 450 150э далее машина предназначе на для сухого плоскостного шлифования поверхностей деталей из древесины пластика и металла с использованием оснастки конструктивно совместимой с машиной и предназначенной для выпол нения вышеперечисленных работ 1 данная ручная электрическая маши на является технически сложным товаром бытового назначения и относится к элек тробытовым машинам предназначенным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 1 машина рассчитана на работу от од нофазной сети переменного тока напря жением 220в и частотой 50 гц 1 машина предназначена для эксплуа тации и хранения в следующих условиях 4
- 13000 6 число колебаний на холостом ходу ми 4
- 26000 7 диапазон колебаний мм 5 8 эксцентриситет мм 2 5 9 диаметр опорной тарелки мм 150 10 масса нетто кг 2 66 11 габаритные размеры упаковки мм 330 х 156 х 200 4
- До 3 4
- Код для заказа 50302 4
- Комплектность рис а машина 1 шт б пылесборник 1 шт в шлифкруг к 80 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 4
- Наименование параметра значение параметра 1 номинальное напряжение в 220 10 2 частота тока питающей сети гц 50 3 род тока переменный однофазный 4 номинальная потребляемая мощность вт 450 5 число оборотов холостого хода ми 4
- По электробезопасности машина модели мшэ 450 150э соответствует ii клас су защиты от поражения электрическим током по гост 12 13 91 в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- С 1 приобретая машину проверьте ее ра ботоспособность и комплектность обяза тельно требуйте от продавца заполнения гарантийного талона и паспорта инстру мента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указывается дата продажи инструмента ставится штамп магазина и разборчивая подпись или штамп продав ца внимание после продажи машины претензии по некомплектности не при нимаются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Температура окружающей среды от 4
- Технические данные 2 основные параметры машины приве дены в таблице 1 таблица 1 4
- Указания по технике безопасности предупреждение не подключайте машину к сети питания до тех пор пока внимательно не ознакомитесь с изло женными в руководстве рекоменда 4
- Мене оснастки или техническому обслу живанию машины отключите вилку шнура питания из розетки электросети 6
- Особенности эксплуатации 5 требования к сети электропита ния 5 машина подключается к сети с на пряжением 220 в частотой 50 гц 5 запрещается переделывать вилку шнура питания если она не соответству ет размеру вашей розетки и изменять длину шнура 5 при повреждении шнура питания его должен заменить уполномоченный сервисный центр услуга платная 5 при износе щеток электродвигате ля их должен заменить уполномоченный сервисный центр услуга платная 5 особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте машину и вентиляционные каналы корпуса от опилок и пыли та ким образом обеспечивается беспре пятственное охлаждение двигателя не допускайте попадания внутрь кор пуса машины посторонних предметов и жидкостей 5 если двигатель машины не запуска ется или внезапно останавливается при работе сразу же отключите машину от соедините вилку шнура питания машины от розетки электрической сети 5 колебания напряжения сети в пре делах 10 относительно номинального 6
- Щитные рукавицы 4 надёжно закрепляйте обрабатывае мую заготовку для закрепления заготов ки используйте струбцины или тиски 4 0 перед работой включите машину и дайте ей поработать на холостом ходу в случае обнаружения шумов не характер ных для нормальной работы инструмента или сильной вибрации выключите маши ну отсоедините вилку шнура питания от розетки электрической сети не включай те машину до выявления и устранения причин неисправности 4 1 диагностика неисправностей и ре монт инструмента должны производиться только в специализированном сервисном центре уполномоченном ооо энкор инструмент воронеж 4 2 соотносите размер применяемой оснастки с максимальными возможно стями машины см п данного руковод ства 4 3 не работайте неисправным или по врежденным инструментом или оснаст кой внимание не применяйте не сер тифицированную или самодельную оснастку никогда не устанавливайте сменную оснастку не соответствую щую назначению машины указанному в п данного руководства это мо жет стать причиной т 6
- Для крепления на липучке 7 установка приспособлений очист ки воздуха от пыли 7 для защиты органов дыхания от пыли рекомендуется использовать со вместно с машиной пылесос для под ключения пылесоса к машине необходи мо к патрубку пылесборника 11 машины подключить шланг пылесоса 7 при невозможности использования пылесоса при работе с машиной приме няйте пылесборник установите пылес 7
- На коллекторе электродвигателя 5 большинство проблем с двигате лем вызвано ослаблением или плохи ми контактами в разъёмах перегрузкой пониженным напряжением возможно вследствие недостаточного сечения под водящих проводов 5 при большой длине и малом попе речном сечении подводящих проводов на них происходит дополнительное падение напряжения которое приводит к пробле мам с двигателем поэтому для нормаль ного функционирования инструмента необходимо достаточное поперечное се чение подводящих проводов рекомендо ванное поперечное сечение медного про вода 0 75 мм² при общей длине не более 15 метров при этом не имеет значения 7
- Осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей 7
- Подготовка к работе и регулировка рис 1 3 7 установка шлифлиста 7 отключите вилку шнура питания 8 от розетки электросети 7 совместите отверстия в шлифли сте в с отверстиями на опорной тарелке 1 7 прижмите шлифлист в к опорной тарелке внимание используйте только специ альные шлифкруги предназначенные 7
- Рис 2 7
- Устройство машины рис 1 тарелка опорная 2 винт рукоятки дополнительной 3 рукоятка дополнительная 4 корпус 5 ручка 6 кнопка фиксации выключателя 7 выключатель 8 шнур питания 9 регулятор скорости 10 пылесборник 11 патрубок пылесборника 7
