12

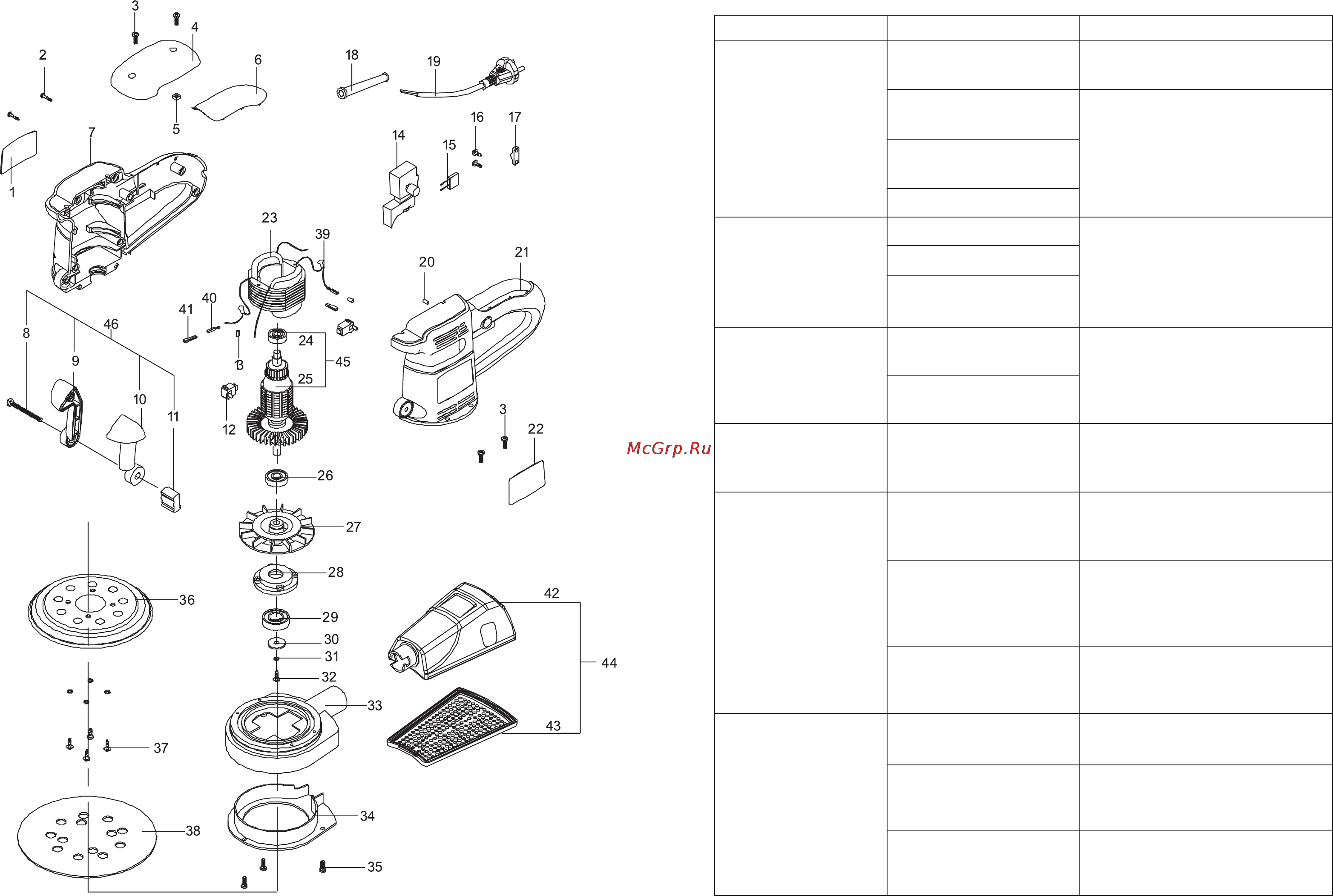

13. СХЕМА СБОРКИ МАШИНЫ «МШЭ-450/150Э»
9
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
1. Двигатель не
включается
Нет напряжения в сети
питания.
Проверить наличие напряжения
в сети питания.
Неисправен
выключатель.
Обратиться в
специализированный
Сервисный центр для ремонта.
Неисправен шнур
питания.
Изношены щетки.
2. Повышенное
искрение щеток на
коллекторе
Изношены щетки.
Обратиться в
специализированный
Сервисный центр для ремонта.
Загрязнен коллектор.
Неисправны обмотки
якоря.
3. Повышенная
вибрация, шум.
Неисправны
подшипники.
Обратиться в
специализированный
Сервисный центр для ремонта
Износ зубьев якоря или
шестерни
4. Появление дыма
и запаха горелой
изоляции.
Неисправность обмоток
якоря или статора.
Обратиться в
специализированный
Сервисный центр для ремонта
5. Двигатель
перегревается.
Загрязнены окна
охлаждения
злектродвигателя.
Прочистить окна охлаждения
электродвигателя.
Электродвигатель
перегружен.
Снять нагрузку и в
течении
2÷3 минут обеспечить работу
инструмента на холостом ходу
при максимальных оборотах.
Неисправен якорь.
Обратиться в
специализированный
Сервисный центр для ремонта.
6. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
Низкое напряжение в
сети питания.
Проверить напряжение в сети.
Сгорела обмотка или
обрыв в обмотке.
Обратиться в
специализированный
Сервисный
центр для ремонта
Слишком длинный
удлинительный шнур.
Заменить шнур на более
короткий, убедившись, что он
отвечает требованиям п.5.2.4.
Содержание
- Гарантийный талон 3
- 1 общие указания 1 ручная электрическая эксцентри ковая шлифовальная машина мшэ 450 150э далее машина предназначе на для сухого плоскостного шлифования поверхностей деталей из древесины пластика и металла с использованием оснастки конструктивно совместимой с машиной и предназначенной для выпол нения вышеперечисленных работ 1 данная ручная электрическая маши на является технически сложным товаром бытового назначения и относится к элек тробытовым машинам предназначенным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпринимательской деятельности 1 машина рассчитана на работу от од нофазной сети переменного тока напря жением 220в и частотой 50 гц 1 машина предназначена для эксплуа тации и хранения в следующих условиях 4
- 13000 6 число колебаний на холостом ходу ми 4
- 26000 7 диапазон колебаний мм 5 8 эксцентриситет мм 2 5 9 диаметр опорной тарелки мм 150 10 масса нетто кг 2 66 11 габаритные размеры упаковки мм 330 х 156 х 200 4
- До 3 4
- Код для заказа 50302 4
- Комплектность рис а машина 1 шт б пылесборник 1 шт в шлифкруг к 80 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 4
- Наименование параметра значение параметра 1 номинальное напряжение в 220 10 2 частота тока питающей сети гц 50 3 род тока переменный однофазный 4 номинальная потребляемая мощность вт 450 5 число оборотов холостого хода ми 4
- По электробезопасности машина модели мшэ 450 150э соответствует ii клас су защиты от поражения электрическим током по гост 12 13 91 в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- С 1 приобретая машину проверьте ее ра ботоспособность и комплектность обяза тельно требуйте от продавца заполнения гарантийного талона и паспорта инстру мента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указывается дата продажи инструмента ставится штамп магазина и разборчивая подпись или штамп продав ца внимание после продажи машины претензии по некомплектности не при нимаются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Температура окружающей среды от 4
- Технические данные 2 основные параметры машины приве дены в таблице 1 таблица 1 4
- Указания по технике безопасности предупреждение не подключайте машину к сети питания до тех пор пока внимательно не ознакомитесь с изло женными в руководстве рекоменда 4
- Мене оснастки или техническому обслу живанию машины отключите вилку шнура питания из розетки электросети 6
- Особенности эксплуатации 5 требования к сети электропита ния 5 машина подключается к сети с на пряжением 220 в частотой 50 гц 5 запрещается переделывать вилку шнура питания если она не соответству ет размеру вашей розетки и изменять длину шнура 5 при повреждении шнура питания его должен заменить уполномоченный сервисный центр услуга платная 5 при износе щеток электродвигате ля их должен заменить уполномоченный сервисный центр услуга платная 5 особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте машину и вентиляционные каналы корпуса от опилок и пыли та ким образом обеспечивается беспре пятственное охлаждение двигателя не допускайте попадания внутрь кор пуса машины посторонних предметов и жидкостей 5 если двигатель машины не запуска ется или внезапно останавливается при работе сразу же отключите машину от соедините вилку шнура питания машины от розетки электрической сети 5 колебания напряжения сети в пре делах 10 относительно номинального 6
- Щитные рукавицы 4 надёжно закрепляйте обрабатывае мую заготовку для закрепления заготов ки используйте струбцины или тиски 4 0 перед работой включите машину и дайте ей поработать на холостом ходу в случае обнаружения шумов не характер ных для нормальной работы инструмента или сильной вибрации выключите маши ну отсоедините вилку шнура питания от розетки электрической сети не включай те машину до выявления и устранения причин неисправности 4 1 диагностика неисправностей и ре монт инструмента должны производиться только в специализированном сервисном центре уполномоченном ооо энкор инструмент воронеж 4 2 соотносите размер применяемой оснастки с максимальными возможно стями машины см п данного руковод ства 4 3 не работайте неисправным или по врежденным инструментом или оснаст кой внимание не применяйте не сер тифицированную или самодельную оснастку никогда не устанавливайте сменную оснастку не соответствую щую назначению машины указанному в п данного руководства это мо жет стать причиной т 6
- Для крепления на липучке 7 установка приспособлений очист ки воздуха от пыли 7 для защиты органов дыхания от пыли рекомендуется использовать со вместно с машиной пылесос для под ключения пылесоса к машине необходи мо к патрубку пылесборника 11 машины подключить шланг пылесоса 7 при невозможности использования пылесоса при работе с машиной приме няйте пылесборник установите пылес 7
- На коллекторе электродвигателя 5 большинство проблем с двигате лем вызвано ослаблением или плохи ми контактами в разъёмах перегрузкой пониженным напряжением возможно вследствие недостаточного сечения под водящих проводов 5 при большой длине и малом попе речном сечении подводящих проводов на них происходит дополнительное падение напряжения которое приводит к пробле мам с двигателем поэтому для нормаль ного функционирования инструмента необходимо достаточное поперечное се чение подводящих проводов рекомендо ванное поперечное сечение медного про вода 0 75 мм² при общей длине не более 15 метров при этом не имеет значения 7
- Осуществляется подвод электроэнергии к машине через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей 7
- Подготовка к работе и регулировка рис 1 3 7 установка шлифлиста 7 отключите вилку шнура питания 8 от розетки электросети 7 совместите отверстия в шлифли сте в с отверстиями на опорной тарелке 1 7 прижмите шлифлист в к опорной тарелке внимание используйте только специ альные шлифкруги предназначенные 7
- Рис 2 7
- Устройство машины рис 1 тарелка опорная 2 винт рукоятки дополнительной 3 рукоятка дополнительная 4 корпус 5 ручка 6 кнопка фиксации выключателя 7 выключатель 8 шнур питания 9 регулятор скорости 10 пылесборник 11 патрубок пылесборника 7
