Ввод приборов в работу

Монтаж передатчика в 19” рэк

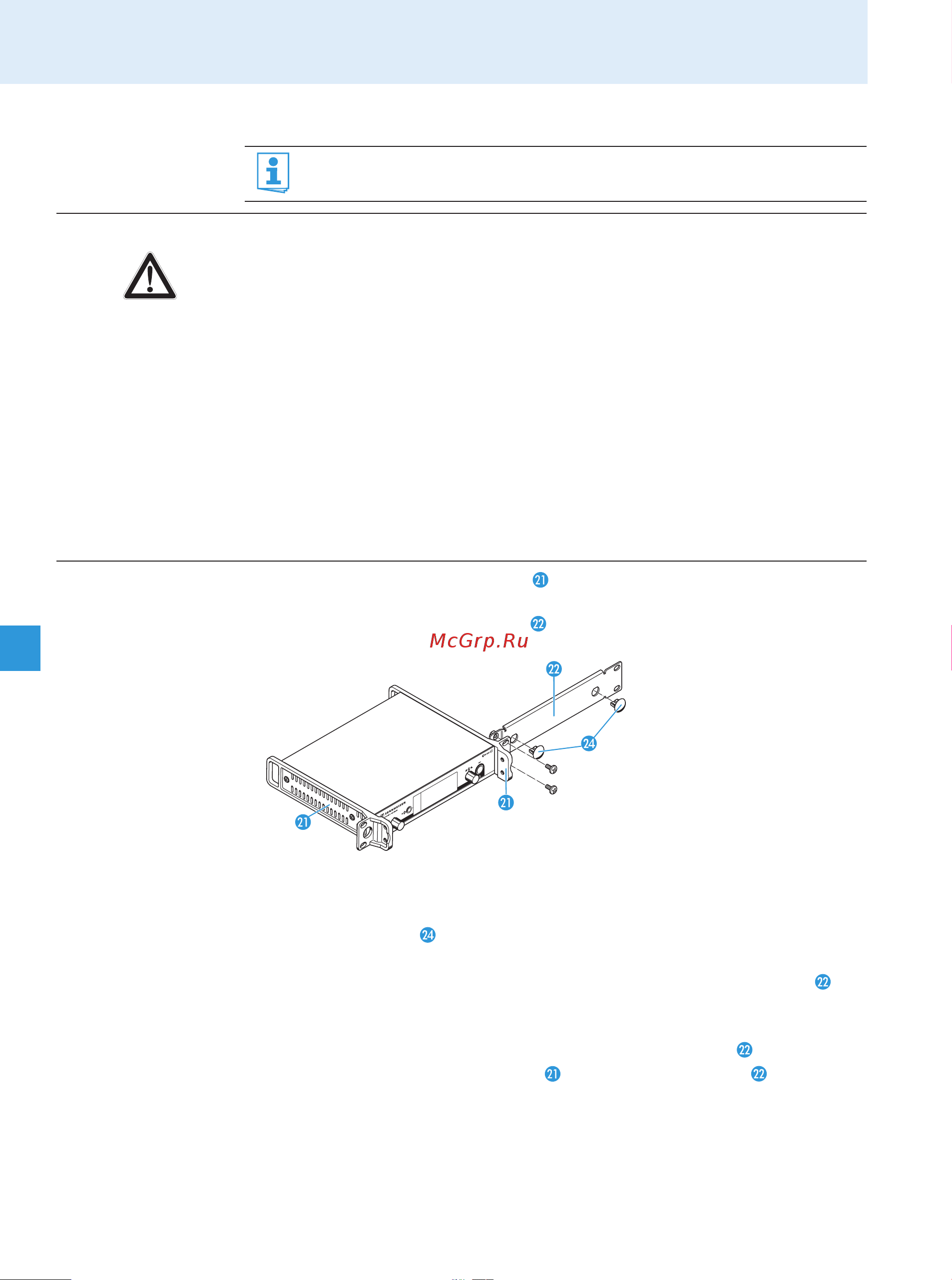

Монтаж передатчика 왘 Закрепите монтажные кронштейны комплекта для монтажа GA 3, как описано

на стр. 9.

왘 Привинтите соединительную шину к одному из двух монтажных кронштейнов

2 винтами (M 6x10) (см. рис.).

왘 Присоедините антенну. Имеются следующие варианты присоединения:

– Присоедините входящую в объем поставки штыревую антенну  к задней

стороне передатчика (см. стр. 9). В этом случае закройте оба антенных ввода

двумя крышками .

– Установите комплект для лицевого монтажа антенн AM 2 (дополнительный

аксессуар) и установите штыревую антенну на соединительную шину .

– Используйте уступообразную антенну, при необходимости, в комбинации

сантенным сумматором Antenna Combiner AC 3.

왘 Вставьте передатчик с установленной соединительной шиной в 19” стойку.

왘 Привинтите монтажные кронштейны и соединительную шину к 19” стойке.

Не приклеивайте ножки, если Вы хотите установить передатчик в 19” рэко-

вую стойку.

ОСТОРОЖНО! Опасности при монтаже в рэковую стойку!

При монтаже прибора в закрытую 19” рэковую стойку или совместно с другими

приборами в многоприборную стойку учитывайте, что окружающая температура,

механическая нагрузка и электрические потенциалы ведут себя иначе, чем в прибо-

рах, которые установлены отдельно.

왘 Убедитесь в том, что окружающая температура в стойке не превышает макси-

мально допустимого значения, указанного в технических данных. При необходи-

мо, обеспечьте дополнительную вентиляцию.

왘 При монтаже в рэковую стойку следите за равномерной механической нагрузкой.

왘 При присоединении к сети учитывайте данные, приведенные на заводской

табличке блока питания. Не допускайте перегрузки цепей тока. При необходи-

мости, предусмотрите защиту от перегрузки.

왘 При монтаже прибора в стойку не вызывающие опасений токи утечки отдельных

блоков питания могут суммироваться и, тем самым, превышать допустимые

значения. Для предотвращения этого заземлите стойку посредством дополни-

тельного подключения.
