Общий вид
5
Общий вид

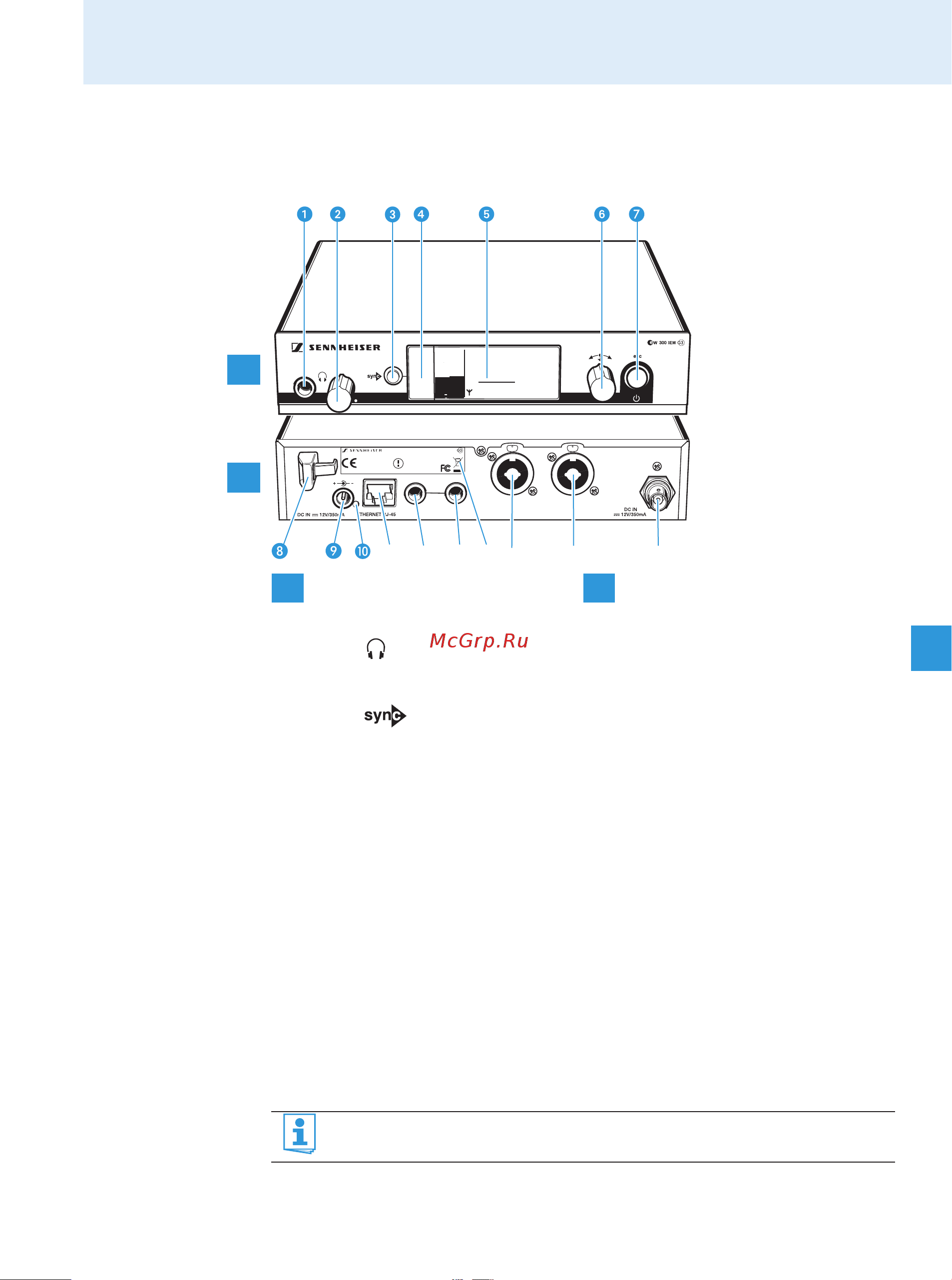

Общий вид передатчика SR 300 IEM G3
A
B
PUSH
PUSH
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
L(I)
R(II)
BAL
AF IN
+22dBu MAX
RF OUT
0682
FREQ Range-D 780-822 MHz
DESIGNED AND MADE IN GERMANY
Stereo Transmitter SR 300 IEM
IDENT NO 627925
SER NO 2518100155
IC 2099A-G3SREK
ANT
519.150
ew300IEM
B.Ch: 1. 1
EQ
Standard -18dB
MHz
Stereo Transmitter
PEAK
-10
0
-20
-30
-40
AF I
PEAK
-10
0
-20
-30
-40
AF II
Органы управления на
лицевой стороне
Органы управления на задней
стороне
Гнездо для наушников с диаметром
6,3 мм ()
Регулятор громкости звука
в наушниках
Кнопка , с подсветкой
Инфракрасный интерфейс
Дисплей, с оранжевой подсветкой
Колесико
Кнопка STANDBY, с рабочим
индикатором (красная подсветка);
функция ESC («Прервать»)
в меню управления
Зажим для разгрузки от натяжения
соединительного кабеля блока
питания NT 2-3
Соединительное гнездо для блока
питания NT 2-3 (DC IN)
Светодиод (желтый) сигнализации
сетевой активности
Гнездо подключения ЛВС
(ETHERNET RJ 45)
Гнездо диаметром 6,3 мм, левый
аудио-выход (LOOP OUT BAL L(I))
Гнездо диаметром 6,3 мм, правый
аудио-выход (LOOP OUT BAL R(II))
Заводская табличка
Комбинированное гнездо XLR-3/
«миниджек» диаметром 6,3 мм,
левый аудио-вход (BAL AF IN L(I))
Комбинированное гнездо XLR-3/
«миниджек» диаметром 6,3 мм,
правый аудио-вход (BAL AF IN R(II))
Гнездо BNC, антенный выход
(
RF OUT) с входом для внешнего
питания (DC IN)
В режиме Моно передается сигнал левого аудио-входа (комбинированное
гнездо XLR-3/«миниджек» диаметром 6,3 мм BAL AF IN L(I) ).
A B
ew 300 IEM G3 Set 529679 0109 Sp9 PRT.book Seite 5 Dienstag, 7. April 2009 12:42 12
